Bahan Diskusi kelompok

1

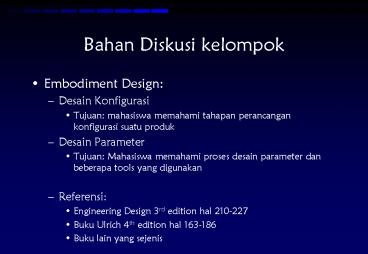

Bahan Diskusi kelompok

• Embodiment Design
• Desain Konfigurasi
• Tujuan mahasiswa memahami tahapan perancangan
  konfigurasi suatu produk
• Desain Parameter
• Tujuan Mahasiswa memahami proses desain
  parameter dan beberapa tools yang digunakan
• Referensi
• Engineering Design 3rd edition hal 210-227
• Buku Ulrich 4th edition hal 163-186
• Buku lain yang sejenis

2

• ARSITEKTUR PRODUK

3
Produk terdiri dari

• Elemen Fisik
• Elemen Fungsional

4
Elemen Fisik

• Bagian bagian produk (part), komponen, sub
  rakitan yang pada akhirnya diimplementasikan
  terhadap fungsi produk
• Elemen fisik produk ditentukan oleh konsep produk
  dan ditentukan selama fase perancangan detil

5

• Elemen Fisik produk biasanya diorganisasikan
  menjadi beberapa building block utama yang
  disebut
• chunks

6

• Setiap chunk terdiri dari sekumpulan komponen
  yang mengimplementasi fungsi dari produk
• Arsitektur produk merupakan skema elemen elemen
  fungsional dari produk yang disusun menjadi chunk
  yang bersifat fisikal dan menjelaskan bagaimana
  setiap chunk berinteraksi

7
Arsitektur Modular

• Chunk melaksanakan atau mengimplementasikan satu
  atau sedikit elemen fungsional pada keseluruhan
  fisiknya
• Interaksi antar chunk dapat dijelaskan dengan
  baik dan umumnya penting untuk menjelaskan fungsi
  fungsi utama produk

8

• Arsitektur yang paling modular adalah
• Yang setiap elemen fungsionalnya
  diimplementasikan oleh satu chunk
• Terdapat beberapa interaksi antar chunk yang
  dapat dijelaskan dengan baik

9

• Arsitektur Modular mempermudah perubahan desain
  suatu chunk tanpa merubah chunk lainnya agar
  produk dapat berfungsi dengan baik.

10
Arsitektur Integral

• Elemen elemen fungsional dari produk
  diimplementasikan dengan menggunakan lebih dari
  satu chunk
• Satu chunk mengimplementasikan beberapa elemen
  fungsional
• Interaksi antar chunk sulit dijelaskan dan
  mungkin bersifat insidental (tidak diprediksi
  sebelumnya) terhadap fungsi utama produk

11

• Produk yang menggunakan arsitektur integral
  sering dirancang dengan kinerja yang tinggi
• Implementasi dari elemen elemen fungsional
  dapat didistribusikan diantara beberapa chunk
• Batasan antar chunk sulit diidentifikasi atau
  bahkan tidak ada sama sekali.

12
Tipe Tipe Modularitas

• Arsitektur Modular Slot
• Masing masing penghubung antarchunk pada
  arsitektur ini mempunyai tipe yangberbeda dari
  yang lain
• Beberapa chunk yang terdapat pada produk tidak
  dapat dipertukarkan

13
(No Transcript)
14

• Arsitektur Modular Bis
• Chunk chunk yangberbeda dapat dihubungkan ke
  produk melalui hubungan yang sama
• Contoh perluasan card untuk PC

15
(No Transcript)
16

• Arsitektur Modular Seksional
• Semua penghubung mempunyai tipe yang sama, tetapi
  tidal ada satu elemen tunggal yang semua chunk
  chunk berbeda dapat dipasang sekaligus.
• Rakitan dibuat dengan menghubungkan chunk yang
  satu dengan yang lain melalui penghubung yang
  identik
• Contoh sofa yang melingkar, dinding pemisah
  kantor

17
(No Transcript)
18

• Arsitektur produk mulai muncul pada waktu
  pengembangan konsep.
• Terjadi secara informal melalui
• Sketsa
• Diagram fungsi
• Prototipe awal fase pengembangan konsep.

19
Tes tes tes

• Ada berapa elemen produk yang kalian tahu?
• Chunk itu apa?
• Ada berapa macam arsitektur produk yang kalian
  kenal? Apa saja?
• Arsitektur produk mulai muncul pada tahap apa?
