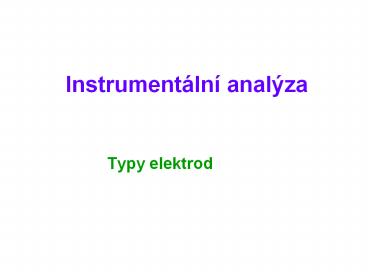

Instrumentální analýza

• Typy elektrod

2
Elektrody prvního druhu
Príklad elektroda pro merení chloridu
3
Elektrody prvního druhu
Príklad elektroda pro merení chloridu
Pevná membrána
4
Elektrody druhého druhu (srovnávací, referentní )
Hg
Hg2Cl2
KCl
Elektroda kalomelová
5
Sklenená frita umožnující kontakt elektrody s
mereným roztokem
6
Elektrody druhého druhu (srovnávací, referentní )
Elektroda kalomelová se solným mustkem
7
Kalomelová elektroda a její frita ponorená do
solného mustku Solný mustek s fritou, naplnený
indiferentním elektrolytem
8
Iontove selektivní elektrody ( ISE ) se sklenenou
membránou
Kombinovaná iontove selektivní elektroda pro
merení pH
9
Frita srovnávací elektrody Banicka tvorící
membránu merící elektrody
10
Iontove selektivní elektrody se sklenenou
membránou
Kombinovaná iontove selektivní elektroda pro
merení pH, s chránicem merící membrány
11
Banicka merící elektrody Chránic Frita
srovnávací elektrody
12
Iontove selektivní elektrody se sklenenou
membránou
Kombinovaná iontove selektivní elektroda pro
merení pH - vpichová
13
Frita srovnávací elektrody
14
Jiné rešení kontaktu srovnávací elektrody
Banicka merící elektrody Gelový knot zajištující
kontakt srovnávací elektrody s mereným roztokem
15
Banicka merící elektrody Gelový kontakt
srovnávací elektrody Teplotní cidlo
16
Iontove selektivní elektrody s plastovou membránou
ISE pro merení NO3-
17
Membrána s plastu s iontomenicem
18
Možnost výmeny merícího modulu
19
Iontove selektivní elektrody pro merení plynu
(CO2,NH3) s plynopropustnou hydrofóbní membránou
20
Plynopropustná hydrofóbní membrána - póry
propouští plyny, ale nepropouští vodu
21
Iontove selektivní elektroda s kapalnou membránou
podle Šenkýre
Iontomenic rozpuštený v nosici nemísitelném s
vodou
22
Kapalná membrána Frita s hydrofóbní úpravou Vodný
roztok vnitrního elektrolytu
