Revestimentos Cer

1

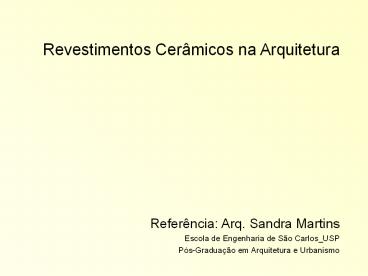

Revestimentos Cerâmicos na Arquitetura R
eferência Arq. Sandra Martins Escola de
Engenharia de São Carlos_USP Pós-Graduação em
Arquitetura e Urbanismo
2
OBJETIVO do ESTUDO

• Especificar revestimentos cerâmicos para a
  doceria Big House Doces, Cidade Indaiatuba SP
• Loja com 156 m².

3
REVESTIMENTO CERÂMICO
Vantagens de utilização - Alta resistência a
abrasão - Facilidade de manutenção e limpeza -
Resistência a ácidos e álcalis -
Impermeabilidade - Durabilidade e resistência -
Anti-alérgico.
4

• REVESTIMENTO ADEQUADO
• Placa cerâmica mais adequada p/ ambientes depende
  basicamente de três fatores
• Estético
• Custo
• Desempenho técnico adequado.
• Para o piso da Doceria Big House Doces
• Porcelanato Técnico,
• Porcelanato Esmaltado PEI 4 e 5,
• Resistência à abrasão PEI e Resistência Abrasão
  profunda são características relacionadas ao
  tráfego de pessoas.

5

• REVESTIMENTO ADEQUADO
• Desempenho técnico analisar indicações para piso
  e parede, a partir dos valores de resistência à
  abrasão e carga de ruptura.
• Esforços mecânicos da cerâmica na parede são
  reduzidos, PEI 2 (sendo aceitável até PEI 0).
• Para os ambientes úmidos (banheiros), a cerâmica
  deve seguir três exigências absorção de água
  limitada, baixa expansão por umidade e
  antigretagem.
• Cozinha cerâmica com maior resistência choque
  térmico, à manchas e ao ataque químico.

6
CARACTERÍSTICAS DA CERÂMICA UTILIZADA
Utilização porcelanato técnico áreas internas
Porcelanato Esmaltado áreas externas do piso da
doceria com as seguintes características
CLASSE DE ABSORÇÃO DE ÁGUA BIa lt 0.5
RESITÊNCIA MECÂNICA ALTA
RESITÊNCIA À ABRASÃO PEI 5 (médio alto)
RESITÊNCIA À ABRASÃO PROFUNDA Máxima 175 mm3
RESITÊNCIA À MANCHAS 4 (mancha removível com produto de limpeza fraco)
RESITÊNCIA AO ATAQUE QUÍMICO Classe B (resistência química média)
7
Classificação das placas cerâmicas em função da
capacidade de absorção de água. NBR 13818
8
Classificação das placas cerâmicas de acordo com
a resistência à abrasão - NBR 13818 (ABNT, 1997)
9
Classificação das placas cerâmicas de acordo com
a resistência à abrasão - NBR 13818 (ABNT, 1997)
10
Elementos do Assentamento Cerâmico
11
TIPOS DE JUNTAS

• Assentamento
• espaço regular entre duas placas cerâmicas
  adjacentes
• Movimentação
• Dessolidarização
• Estrutural

12
TIPOS DE JUNTAS
13
JUNTAS DE ASSENTAMENTO
Compensam variações na bitola das
peças Harmonizam as dimensões das placas e dos
panos Ajudam a acomodar as movimentações da base
e das placas cerâmicas Garantem a vedação das
juntas Facilitam a troca das peças.
14
JUNTAS DE ASSENTAMENTO
Localização entre cada placa cerâmica (piso e
parede) A espessura das juntas obedeceu padrão
definido pelo CCB (Centro Cerâmico Brasileiro)
ver tabela
Indicações de juntas de assentamento para peças
cerâmicas em geral
INDICAÇÕES DE JUNTAS DE ASSENTAMENTO INDICAÇÕES DE JUNTAS DE ASSENTAMENTO
Tamanho da peça (cm) Junta recomendada (mm)
05x05 3
10x10 3
15x15 3 a 5
20x20 3 a 5
25x25 3 a 5
30x30 5 a 7
40x40 6 a 8
Fonte Apostila CCB (1998)
15
JUNTAS DE ASSENTAMENTO

• Porcelanatos esmaltados Bold
• Junta de 1,5 mm.
• Porcelanatos técnicos
• Junta de 1,5 a 2 mm.
• Seguir sempre as informações fornecidas
• pelo fabricante da placa cerâmica.

16
JUNTAS DE MOVIMENTAÇÃO
Usadas em paredes com área igual ou maior a 32 m2
ou com dimensões maiores ou iguais a 8 m Em
locais expostos a insolação e/ou umidade devem
ser executadas em paredes com área maior ou igual
a 24 m2, ou com dimensões iguais ou maiores a 6
m Pisos áreas externas 20 m2 áreas internas
32 m2
17
JUNTA DE MOVIMENTAÇÃO PISO
15mm
Argamassa colante
Selante
Camada de regularização
Tarugo de polietileno
Impermeabilizante
Ambientes internos a cada 32 m²
18
JUNTAS DE DESSOLIDARIZAÇÃO
Ajudam a absorver movimentações das paredes e
contrapisos Dimensionadas em função das
movimentações previstas para o revestimento e em
função da deformabilidade admissível do selante
(em geral variam de 5 a 20 mm) Devem ter
tratamento similar das juntas de movimentação
Têm por finalidade absorver as tensões na
interface de diferentes elementos do sistema
revestimento devido ao comportamento diferencial
entre eles. (fonteCD-rom Revestimentos
Cerâmicos_especificações e procedimentos).
19
JUNTAS DE DESSOLIDARIZAÇÃO
No perímetro da área, encontro com pisos,
forros, colunas, vigas ou outros tipos de
revestimentos.

• Material de preenchimento
• Aglomerado de madeira
• Borracha alveolar
• Manta de algodão
• Isopor
• Cortiça.

Impermeabilização final fazer com silicone ou
poliuretano
20
JUNTAS DE DESSOLIDARIZAÇÃO
21
JUNTAS ESTRUTURAIS Devem ser respeitadas as
posições e larguras em toda a espessura do
revestimento.
22
BIG HOUSE DOCES Indaiatuba - SP
Planta Baixa s/ esc.
23
BIG HOUSE DOCES Indaiatuba - SP
Planta Baixa Lay out s/ esc.
24
(No Transcript)
25
Área externa 10,55 m2 10 para quebras e
recortes 11,13/ 1, 58 7, 04 caixas de 2
tipos de produtos. 4 caixas de Granilite Oliva
45x45 6,32 m2 4 caixas de Granilite Chocolate
45x45 EXT 6, 32 m2. Porcelanato esmaltado
Área externa 9,40 m2 10 10,34 / 0,72
14,36 caixas 15 caixas de Deck Ecowood Canela 10
x 90 Ext ret 10,80 m2. Porcelanato esmaltado
Área interna 156,50 m2 10 172, 22 / 1,21
142,32 cx 143 cx de PORCELANATO TÉCNICO BIANCO
TU NAT 45X45 173, 03 m2
Argamassa Porcelanato média 5 kg/m2 (1 saco 20
kg) 156, 50 10,55 9, 40 176,45 x 882, 25 kg
883 Kg / 20 44 sacos 880 Kg 1 saco de
5 Kg . 885 Kg de argamassa Porcelanato
portokoll Rejunte P Fex Camurça portokoll 423
kg (1 saco 5 kg) 85 sacos 425 kg.
1 cx de Granilite Oliva e Chocalate 45x45 1,58
m2 1 cx Deck Ecowood Canela 10 x 90 Ext ret
0,72 m2 1 cx Porcl. Técnico Bianco TU NAT 45X45
1,21 m2
26
lavar e armazenar panelas preparo revest. até o
teto 2,80 m faixa 1 h 1, 20 m faixa 2 h
1, 20 m faixa 3 h 1, 20 m faixa
4 preparação de sucos revest. ate 2,10 m
cozinha
Porta correr vestiário armário funcionário em aço
CAIXA
cozinha azulejo até o teto 2,80 m.
27
Obs juntas de dessolidarização estão
representadas por linhas Azuis (5 mm) juntas de
movimentação estão representadas por linhas
vermelhas (5 mm) 4X8
Início Assentamento
28
Detalhe 1 Recortes
Ambiente A Entrada principal área externa
Detalhe 2 Junta dessolidarização
Início Assentamento
Acesso
Ambiente A Dimensões da placa(cm) Área (m2) Tipo PEI Coef. Atrito Resist. Manchas Argamassa colante Rejunte (5mm)
Entrada principal 45x45 10,55 BIa 4 e 5 0,7 4 AC III Tipo II
29
Ambiente A Entrada principal área externa
Rodapé Porcelanato Granilite Oliva 08 x45
03 Granilite Oliva 45x45 EXT PEI 5 04
Granilite Chocolate 45x45 EXT PEI 4
Detalhe 2 Junta dessolidarização
30
Ambiente A Entrada principal área externa
04 Granilite Chocolate 45x45 EXT PEI
4 Formato real 44,5 x 44,5 cm RESISTÊNCIA
MANCHAS (1 a 5 mínimo 3) Agente manchante verde
óleo leve 5 Agente manchante vermelho óleo leve
Iodo 5 Azeite de Oliva 5 RESISTÊNCIA
QUÍMICA (Classe A a C mínimo B) Ácido Clorídrico
3 A Hidróxido de Potássio 30g/l A Ácido
Cítrico 100g/l A Cloreto de Amônia 100g/l
A Hipoclorito de Sódio 200g/l A MÓDULO RESIST.
FLEXÃO (N/mm²) Norma gt 35 gt 40
03 Granilite Oliva 45x45 EXT PEI 5 1,58
m2/caixa 8 pç/caixa
Junta 5mm.
COEFICIENTE ATRITO NÃO DISPONIBILIZADO
31
Ambiente A Entrada principal área externa
Ou
Dampezzo Avana 45x45 EXT Bold PEI 5 Coef.
Atrito molhado 0,59 Seco 0,69 1,58
m2/caixa 8 pç/caixa Variação de tonalidade
moderada ( misturar peças antes
assentamento) Formato real 44,5
x44,5cm Rejunte marca Portokoll L flex camurça
junta de assentamento 5 mm. Argamassa ACIII
para Porcelanato
Ambiente A Dimensões placa(cm) Área (m2) Tipo PEI Coef. Atrito Resist. Manchas Resist. Quimica Argamassa colante Rejunte (5mm)
Entrada principal 45x45 10,55 BIa 5 0,6 4 A AC III Tipo II
32
Ambiente A Entrada principal área externa
AVISO Pisos externos devem ser protegidos com
mantas de polietileno ou sacos de estopa
umedecidos em água durante pelo menos 3 dias. Em
casos excepcionais de circulação (escadas)
utilizar como proteção sacos de estopa
impregnados com gesso.
33
Detalhe 1 Recorte
Ambiente B Deck área externa
Detalhe 2 Junta dessolidarização
Selante
Detalhe 2
Início Assentamento
Ambiente A Dimensões placa(cm) Área (m2) Tipo PEI Coef. Atrito Resist. Manchas Resist. Quimica Argamassa colante Rejunte (5mm)
Entrada principal 10x 90 9,40 BIa 0,7 4 e 5 A AC III Tipo II
34
Porcelanato esmaltado 02 - Deck Ecowood Canela 10
x 90 Ext ret Formato real 10,18 x 88,5 cm PEI
não consta no laudo RESISTÊNCIA MANCHAS (1 a 5
mínimo 3) Agente manchante verde óleo leve
4 Agente manchante vermelho óleo leve Iodo
5 Azeite de Oliva 5 RESISTÊNCIA QUÍMICA
(Classe A a C mínimo B) Ácido Clorídrico 3
A Hidróxido de Potássio 30g/l A Ácido Cítrico
100g/l A Cloreto de Amônia 100g/l
A Hipoclorito de Sódio 200g/l A MÓDULO RESIST.
FLEXÃO (N/mm²) Norma gt 37 gt 37
Ambiente B Deck área externa
Variação de tonalidade moderada (misturar peças
antes assentamento)
0,72 m2/caixa 8 pç/caixa COEFICIENTE DE ATRITO
gt0,7 Molhado 0,55 Seco0,58 Rejunte marca
Portokoll P flex camurça junta de assentamento
2 mm.
35
Ambiente C Salão, Cozinha e demais ambientes
PISO PORCELANATO TÉCNICO 01 BIANCO TU NATURAL
45X45 1,21 m2/caixa
Detalhe 2 Junta dessolidarização
36
Ambiente C Salão, Cozinha e demais ambientes
Detalhe 3 Junta Movimentação
Detalhe 2 Junta dessolidarização
Salão
Início Assentamento
37
PORCELANATO TÉCNICO 01 BIANCO TU NATURAL
45X45 RESISTÊNCIA QUÍMICA (Classe A a C mínimo
B) Ácido Clorídrico 3 A Hidróxido de Potássio
30g/l A Ácido Cítrico 100g/l A Cloreto de
Amônia 100g/l A Hipoclorito de Sódio 200g/l
A RESISTÊNCIA MANCHAS (1 a 5 mínimo 3) Agente
manchante verde óleo leve 5 Agente manchante
vermelho óleo leve Iodo 5 Azeite de Oliva
5
Ambiente C Salão, Cozinha e demais
ambientes Pisos
MÓDULO RESIST. FLEXÃO (N/mm²) Norma gt 35 gt
40
COEFICIENTE DE ATRITO gt0,4 Molhado
0,60 Seco0,60 RESISTENCIA CHOQUE TERMICO
Resiste
Rejuntar durante o assentamento P flex Portokoll
junta de 2 mm Ou Rejunte epoxi ou silicone
Ambiente c Pisos Dimensões placa(cm) Área (m2) Tipo Abra Prof lt 175 mm³ Coef. Atrito 0,4 Resist. Manchas Resist. Quimica Argamassa colante Rejunte (5mm)
Salão e outros amb. 45x45 154 BIa 145 0,6 5 A AC III Tipo II
38
AMBIENTE DEscritório
PISO Porcelanato técnico 01 Bianco TU
Natural 45x45 Formato real 44,5 x 44,5 cm
Escritório
Detalhe 2 Junta dessolidarização
Peças cerâmicas Cortadas - Pisos
39
AMBIENTE EBanheiro 01 escritório
Detalhe 2 Junta dessolidarização
Porcelanato técnico Piso Bianco TU Natural
45x45 Monoporosa ABS 10 a 20 Parede frame
white 30x40 Peças cerâmicas Cortadas - Pisos
Ambiente E Pisos Dimensões placa(cm) Área (m2) Tipo Abra Prof lt 175 mm³ Coef. Atrito 0,4 Resist. Manchas Resist. Quimica Argamassa colante Rejunte (5mm)
Banheiro 01 45x45 154 BIa 145 0,6 5 A Arg. Porc. Tipo II
Ambiente E Paredes Dimensões placa(cm) Área (m2) Tipo AA () gt 10 Resist. Manchas Resist. Quimica Expansão Umidade Argamassa colante Rejunte (5mm)
Banheiro 01 30x40 BIii gt 10 5 A lt 0,4 AC I Tipo II
40
AMBIENTE Dbanheiro 1 escritório
Detalhe 2 Junta dessolidarização Contorno Azul
claro.
Placas Cerâmicas Cortadas Paredes
Junções parede-piso Junta de dessolidarização
detalhe 06
Junções parede-parede Junta de dessolidarização de
talhe 05
Início Assentamento
41
DETALHE 05 JUNTA DE DESSOLIDARIZAÇÃO
PAREDE-PAREDE
42
DETALHE 06 JUNTA DE DESSOLIDARIZAÇÃO PAREDE-PISO
43
AMBIENTE Ebanheiro 02 clientes
Detalhe 2 Junta dessolidarização
Porcelanato técnico Piso Bianco TU Natural
45x45 Monoporosa ABS 10 a 20 Parede frame
white 30x40
Peças cerâmicas Cortadas - Pisos
Ambiente E Pisos Dimensões placa(cm) Área (m2) Tipo Abra Prof lt 175 mm³ Coef. Atrito 0,4 Resist. Manchas Resist. Quimica Argamassa colante Rejunte (5mm)
Banheiro 02 45x45 154 BIa 145 0,6 5 A AC III Tipo II
Ambiente E Paredes Dimensões placa(cm) Área (m2) Tipo AA () gt 10 Resist. Manchas Resist. Quimica Expansão Umidade Argamassa colante Rejunte (5mm)
Banheiro 02 30x40 BIii gt 10 5 A lt 0,4 AC II Tipo II
44
AMBIENTE Ebanheiro 02 clientes
Detalhe 2 Junta dessolidarização
Filete Clean verde 2,5 x 60
Placas Cerâmicas Cortadas
Junções parede-parede Junta de dessolidarização
detalhe 05 Junções parede-piso Junta de
dessolidarização detalhe 06
Início Assentamento
45
AMBIENTE Fbanheiro 03 clientes
Detalhe 2 Junta dessolidarização
Porcelanato técnico Piso Bianco TU Natural
45x45 Monoporosa ABS 10 a 20 Parede frame
white 30x40
Peças cerâmicas Cortadas - Pisos
Ambiente E Pisos Dimensões placa(cm) Área (m2) Tipo Abra Prof lt 175 mm³ Coef. Atrito 0,4 Resist. Manchas Resist. Quimica Argamassa colante Rejunte (5mm)
Banheiro 03 45x45 154 BIa 145 0,6 5 A AC III Tipo II
Ambiente E Paredes Dimensões placa(cm) Área (m2) Tipo AA () gt 10 Resist. Manchas Resist. Quimica Expansão Umidade Argamassa colante Rejunte (5mm)
Banheiro 03 30x40 BIii gt 10 5 A lt 0,4 AC II Tipo II
46
AMBIENTE Fbanheiro 03 clientes
Detalhe 2 Junta dessolidarização
Filete Clean verde 2,5 x 60
Placas Cerâmicas Cortadas
Junções parede-parede Junta de dessolidarização
detalhe 05 Junções parede-piso Junta de
dessolidarização detalhe 06
Início Assentamento
47
ACABAMENTO DO TOPO DA JANELA DOS BANHEIROS 1, 2,
3 E VESTIÁRIOS
Fonte da ilustração Projeto e Execução de
Fachadas com Porcelanato, Dissertação de mestrado
da Arquiteta e Urbanista Erica Cristina Cunha.
48
Detalhe 2 Junta dessolidarização
AMBIENTE Gbanheiro Funcionários Masc. e Fem
Placas Cerâmicas Cortadas Paredes Porcelanato
técnico Piso Bianco TU Natural
45x45 Monoporosa ABS 10 a 20 Parede frame
white 30x40

Ambiente E Pisos Dimensões placa(cm) Área (m2) Tipo Abra Prof lt 175 mm³ Coef. Atrito 0,4 Resist. Manchas Resist. Quimica Argamassa colante Rejunte (5mm)
Banheiro Vest. 45x45 154 BIa 145 0,6 5 A AC III Tipo II
49
AMBIENTE Gbanheiro Funcionários Masc. e Fem
Detalhe 2 Junta dessolidarização
Placas Cerâmicas Cortadas Paredes
Início Assentamento
Junções parede-parede Junta de dessolidarização
detalhe 05 Junções parede-piso Junta de
dessolidarização detalhe 06
Ambiente E Paredes Dimensões placa(cm) Área (m2) Tipo AA () gt 10 Resist. Manchas Resist. Quimica Expansão Umidade Argamassa colante Rejunte (5mm)
BH Funcionários 30x40 BIii gt 10 5 A lt 0,4 AC II Tipo II
50
Detalhe 2 Junta dessolidarização
AMBIENTE GVestiários Funcionários Masc. e Fem
Placas Cerâmicas Cortadas Pisos Porcelanato
técnico Piso Bianco TU Natural
45x45 Monoporosa Parede Frame white 30x40
Ambiente E Pisos Dimensões placa(cm) Área (m2) Tipo Abra Prof lt 175 mm³ Coef. Atrito 0,4 Resist. Manchas Resist. Quimica Argamassa colante Rejunte (5mm)
Vest. Funcionários 45x45 154 BIa 145 0,6 5 A AC III Tipo II
Ambiente E Paredes Dimensões placa(cm) Área (m2) Tipo AA () gt 10 Resist. Manchas Resist. Quimica Expansão Umidade Argamassa colante Rejunte (5mm)
Vest. Funcionários 30x40 BIii gt 10 5 A lt 0,4 AC II Tipo II
51
AMBIENTE GVestiários Funcionários Masc. e Fem
Porta correr
Placas Cerâmicas Cortadas Paredes Porcelanato
técnico Piso Bianco TU Natural
45x45 Monoporosa ABS 10 a 20 Parede frame
white 30x40
Junções parede-parede Junta de dessolidarização
detalhe 05 Junções parede-piso Junta de
dessolidarização detalhe 06
Detalhe 2 Junta dessolidarização
Início Assentamento
Ambiente E Paredes Dimensões placa(cm) Área (m2) Tipo AA () gt 10 Resist. Manchas Resist. Quimica Expansão Umidade Argamassa colante Rejunte (5mm)
Vest. Funcionários 30x40 BIii gt 10 5 A lt 0,4 AC II Tipo II
52
AMBIENTE HPreparação Sucos
Detalhe 2 Junta dessolidarização
Placas Cerâmicas Cortadas Pisos Porcelanato
técnico Piso Bianco TU Natural
45x45 Monoporosa Parede Frame white 30x40
Ambiente E Pisos Dimensões placa(cm) Área (m2) Tipo Abra Prof lt 175 mm³ Coef. Atrito 0,4 Resist. Manchas Resist. Quimica Argamassa colante Rejunte (5mm)
Cozinha 45x45 154 BIa 145 0,6 5 A AC III Tipo II
53
AMBIENTE HPreparação Sucos
Detalhe 2 Junta dessolidarização
Placas Cerâmicas Cortadas Paredes Porcelanato
técnico Piso Bianco TU Natural
45x45 Monoporosa Parede Frame white
30x40 Faixa Clean Laranja 2,5x60 H 1,20
Junções parede-parede Junta de dessolidarização
detalhe 05 Junções parede-piso Junta de
dessolidarização detalhe 06
Início Assentamento
Ambiente E Paredes Dimensões placa(cm) Área (m2) Tipo AA () gt 10 Resist. Manchas Resist. Quimica Expansão Umidade Argamassa colante Rejunte (5mm)
Preparação Sucos 30x40 BIii gt 10 5 A lt 0,4 AC II Tipo II
54
AMBIENTE ICozinha Preparo 1
Preparo 1
Detalhe 2 Junta dessolidarização
Placas Cerâmicas Cortadas Pisos Porcelanato
técnico Piso Bianco TU Natural
45x45 Monoporosa Parede Frame white
30x40 Clean laranja 2,5 x60 h 1,20
Cozinha
Preparo 2
Verificar resistência ao choque térmico Ao
impacto Determinaçao chumbo e cádmio Sais
solúveis Cuidado com bancadas e paredes que
tenham contato com alimentos
Ambiente E Pisos Dimensões placa(cm) Área (m2) Tipo Abra Prof lt 175 mm³ Coef. Atrito 0,4 Resist. Manchas Resist. Quimica Argamassa colante Rejunte (5mm)
Cozinha 45x45 154 BIa 145 0,6 5 A AC III Tipo II
55
AMBIENTE ICozinha Preparo 1
Detalhe 2 Junta dessolidarização
Junções parede-parede Junta de dessolidarização
detalhe 05 Junções parede-piso Junta de
dessolidarização detalhe 06
Placas Cerâmicas Cortadas Paredes Porcelanato
técnico Piso Bianco TU Natural
45x45 Monoporosa Parede Frame white
30x40 Faixa Clean Laranja 2,5x60 H 1,20
Início Assentamento
Ambiente E Paredes Dimensões placa(cm) Área (m2) Tipo AA () gt 10 Resist. Manchas Resist. Quimica Expansão Umidade Argamassa colante Rejunte (5mm)
Cozinha Preparação 1 30x40 BIii gt 10 5 A lt 0,4 AC II Tipo II
56
AMBIENTE ICozinha Preparo 2
Detalhe 2 Junta dessolidarização
Placas Cerâmicas Cortadas Paredes Porcelanato
técnico Piso Bianco TU Natural
45x45 Monoporosa Parede Frame white
30x40 Faixa Clean Laranja 2,5x60 H 1,20
Junções parede-parede Junta de dessolidarização
detalhe 05 Junções parede-piso Junta de
dessolidarização detalhe 06
Início Assentamento
Ambiente E Paredes Dimensões placa(cm) Área (m2) Tipo AA () gt 10 Resist. Manchas Resist. Quimica Expansão Umidade Argamassa colante Rejunte (5mm)
Cozinha Preparação 2 30x40 BIii gt 10 5 A lt 0,4 AC II Tipo II
57
AMBIENTE JLavar /Cozinha Diet
Detalhe 2 Junta dessolidarização
Placas Cerâmicas Cortadas Pisos Porcelanato
técnico Piso Bianco TU Natural
45x45 Monoporosa Parede Frame white
30x40 Clean laranja 2,5 x60 h 1,20
Ambiente E Pisos Dimensões placa(cm) Área (m2) Tipo Abra Prof lt 175 mm³ Coef. Atrito 0,4 Resist. Manchas Resist. Quimica Argamassa colante Rejunte (5mm)
Cozinha 45x45 154 BIa 145 0,6 5 A AC III Tipo II
58
AMBIENTE JCozinha Diet
Detalhe 2 Junta dessolidarização
Junções parede-parede Junta de dessolidarização
detalhe 05 Junções parede-piso Junta de
dessolidarização detalhe 06
Placas Cerâmicas Cortadas Paredes Porcelanato
técnico Piso Bianco TU Natural
45x45 Monoporosa Parede Frame white
30x40 Faixa Clean azul 2,5x60 H 1,20
Argamassas de vidro p/ Faixas Rejunte parede f
flex branco neve junta 2 mm
Início Assentamento
Ambiente E Paredes Dimensões placa(cm) Área (m2) Tipo AA () gt 10 Resist. Manchas Resist. Quimica Expansão Umidade Argamassa colante Rejunte (5mm)
Cozinha Diet 30x40 BIii gt 10 5 A lt 0,4 AC I Tipo I
59
Dimensionamento das peças

• DIMENSÕES
• Tamanho Nominal
• É o tamanho expresso na caixa do produto.
• Ex Revestimento Cerâmico 31x31 cm.
• Tamanho Real
• É o tamanho resultante da medida de uma única
  peça.
• Ex 314,5mm x 314,5mm.
• Tamanho de Fabricação
• É a medida média prevista para a fabricação de
  uma bitola.
• Ex 314,0 mm x 314,0 mm.
• Obs. O fabricante deve declarar a dimensão de
  fabricação em todas as embalagens.
• CUIDADO AO ESPECIFICAR VERIFICAR FABRICANTE!!!!!!!

60
Recebimento do Material
Verifique se todas as caixas contêm produtos do
mesmo tamanho, tonalidade, qualidade, lote e/ou
índice PEI (classe de abrasão superficial), e se
essas especificações correspondem ao seu pedido e
se estão discriminadas na embalagem.
Verificar cerâmicos e porcelanatos. DICA
SEPARAR POR AMBIENTES Guardar as notas ficais dos
produtos
61
Como Armazenar Peças
Armazene as embalagens que sobraram em
ambientes protegidos do sol e da chuva. Evite
lugares muito úmidos ou com possibilidades de
empoçamento de água. Mantenha as embalagens
secas e em posição vertical.
62
Recebimento do Material
Limpeza Nunca utilize ácido para a limpeza dos
revestimentos cerâmicos, ele corrói o esmalte,
propiciando a entrada de agentes agressivos sob
sua base. Sua conservação e limpeza podem ser
feitas com uma simples solução de água e
detergentes neutros.
63
BIBLIOGRAFIA

• http//www.arquitetura.eesc.usp.br acessado em
  01/05/2010
• http//www.ccb.org.br/assentamento/manual_pext.pdf
  acessado em 22/05/2010
• http//www.eliane.com.br acessado em 13/05/2010
• http//www.gail.com.br/pt/assistencia/download.asp
  acesso em 27/04/2010
• http//www.portobello.com.br acessado em
  05/05/2010
• http//www.weberquartzolit.com.br/ acessado em
  13/05/2010
• Anotações de Aula
