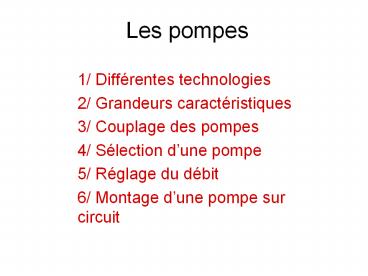

Les pompes

• 1/ Différentes technologies
• 2/ Grandeurs caractéristiques
• 3/ Couplage des pompes
• 4/ Sélection dune pompe
• 5/ Réglage du débit
• 6/ Montage dune pompe sur circuit

2

• Fonctions
• assurer le transport du fluide au débit Qv
• Augmenter la pression du fluide entre aspiration
  et refoulement de ?P Pa (ou HMT mCE)

3
1/ Différentes technologies
Figure1 Domaines dutilisation des turbo-pompes
et pompes centrifuges
4
1.1/ Pompes centrifuges
1.1.1/ Principe
Diffuseur
Roue
Caisson dentrée
volute
5
Figure2 roue radiale dune pompe centrifuge
6

• Dans la roue centrifuge
• P augmente sous leffet de la force centrifuge
• v augmente

• Dans le diffuseur
• P augmente
• v diminue

• Quelques remarques
• une pompe centrifuge a un sens de rotation donné
  (en général indiqué sur le corps de pompe)
• Possibilité de retour liquide à larrêt de la
  pompe
• Prévoir clapet anti-retour si nécessaire
• Les pompes centrifuges ne sont pas
  auto-amorçantes

7
1.1.2/ Types de roue
?P
Centrifuge Roue radiale
hélico-centrifuge Roue semi-axiale
Hélice Roue axiale
Qv
8
1.1.3/ Liaison entre corps de pompe et moteur
Pompes monoblocs
arbre de la pompe et arbre moteur sont confondus
Principal avantage compacité Domaine
dutilisation petite et moyenne puissance
Pompes à accouplement
arbre moteur entraîne arbre pompe généralement
par accouplement élastique
Principal avantage possibilité de remplacer
le moteur sans intervention sur la partie
hydraulique Inconvénients encombrement et
bruit Domaine dutilisation débits très
importants, haute température, entraînement de la
pompe par turbine
9
Figure5 pompe monocellulaire de type monobloc à
axe horizontal
10
Figure6 pompe à accouplement élastique
11
1.1.4/ Mode de refroidissement du moteur
Pompe à rotor noyé (circulateur)
Pas détanchéité entre le corps de pompe et le
moteur Refroidissement du moteur par le liquide
transporté
Avantages pompe très silencieuse aucun
entretien à prévoir Inconvénient faible
rendement du moteur utilisation circuits
caloporteur de petite et moyenne puissance (10 W
à 2,5 kW)
Remarque.. toujours garantir un débit minimal
dans les circulateurs
12
Figure7 pompe à rotor noyé
13
Pompe à rotor sec
étanchéité entre le corps de pompe et le
moteur Refroidissement du moteur par ventilateur
entraîné directement par larbre moteur
utilisation moyenne et haute puissance (0,75 à
30 kW)
14
Figure8 pompe à rotor sec
15
1.2/ Pompes volumétriques
1.2.1/ Caractéristiques générales

• Courbe HMT-Qv

• Protection contre les surpressions

• Fermeture dune vanne en aval de la pompe
• Augmentation brusque perte de charge
• Blocage moteur voir éclatement pompe

Solution vanne déverseuse

• Les pompes volumétriques sont auto-amorçantes

16
1.2.2/ Différentes technologies de pompes
volumétriques
Pompe volumétrique alternative
Avantage

• Pompe doseuse

Inconvénient principal

• débit pulsé

17
Pompes volumétriques rotatives
Avantages

• débits réguliers (engrenage 100 m3/h max,
  circonférentielles 200 m3/h max)
• ?P élevés ( engrenage et circonférentielle 15
  bars)

Inconvénient

• Ne peut être utilisée comme pompe doseuse

Utilisation

• Transport de fuel, huile
