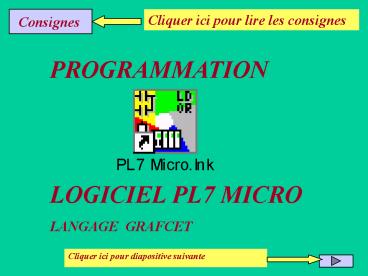

Lancement du logiciel PL7 micro

1
Cliquer ici pour lire les consignes
Consignes
PROGRAMMATION LOGICIEL PL7 MICRO LANGAGE
GRAFCET
Cliquer ici pour diapositive suivante
2
Lancement du logiciel Pl7 micro
2 Cliquer ici pour revenir au diaporama après
chargement du logiciel PL7 micro
1 Cliquer ici pour lancer PL7 micro Attendre le
chargement
Cliquer ici pour diapositive suivante
3
Changement daffichage
?
Passage dun logiciel à lautre
Clic
Clic
4
Création dune nouvelle application
?
1 Sélectionner fichier puis nouveau
Cette étape est réalisée ?
5
TRAITEMENT PRELIMINAIRE
?
1 Cliquer ici
2 Double cliquer ici
2 Double Cliquer ici (Prl)
3 Valider le choix
Cette étape est réalisée ?
6
TRAITEMENT PRELIMINAIRE
?
MODULE FACULTATIF SAISIR ET VALIDER LES RESEAUX
Modes de marche Tempos ./ (schémas contacts)
1 Saisir les réseaux 2 Valider Ou passer au
traitement séquentiel sil ny a pas de
traitement préliminaire
Cette étape est réalisée ?
7
TRAITEMENT SEQUENTIEL
?
CHANGEMENT DE MODULE DE PROGRAMME Sélectionner
Fenêtre ou Outils puis Navigateur Application
Cette étape est réalisée ?
8
TRAITEMENT SEQUENTIEL
?
OUVERTURE DU MODULE Double cliquer sur Chart
Cette étape est réalisée ?
9
Page GRAFCET
?
Effacer lécran de présentation par Echap
Cette étape est réalisée ?
10
Saisie du GRAFCET
?
2 Placer létape cliquer
3 Accepter ou Saisir le numéro 4 Valider
1 Sélectionner létape initiale
Cette étape est réalisée ?
11
Saisie du GRAFCET
?
2 Placer la transition Cliquer
1 Sélectionner la transition
Cette étape est réalisée ?
12
Saisie du GRAFCET
?
2 Placer lobjet, cliquer
1 Sélectionner étape et transition
Cette étape est réalisée ?
13
Saisie du GRAFCET
?
Poursuivre la construction du GRAFCET
Cette étape est réalisée ?
14
Boucle de renvoi
?
Première possibilité Flèches de renvoi
Choisir entre cette méthode et la suivante
15
Renvoi dorigine et destination
?
2 Placer la flèche
3 Saisir lorigine 4 Valider
1 Sélectionner la flèche dorigine
Choisir entre cette méthode et la suivante
16
GRAFCET avec renvois
?
3 Saisir la destination 4 Valider
2 Placer la flèche
1 Sélectionner la flèche de destination
Choisir entre cette méthode et la suivante
17
Boucle de liaison
?
Deuxième possibilité Tracer de la boucle de
liaison
Choisir entre cette méthode et la précédente
18
GRAFCET avec liaison tracée
?
Appuyer sur la touche F9
F9 puis Flèches de direction du clavier
Tracer la liaison par les flèches de direction
Placer le curseur sur la dernière transition
Cette étape est réalisée ? Méthode 1 ou 2 au choix
19
Validation du GRAFCET
?
VALIDER la page GRAFCET Les réceptivités non
saisies (vides) ont un carré blanc Messages
derreur possibles ici
Cette étape est réalisée ?
20
Sélection dune transition
?
Placer le curseur devant la réceptivité
Saisie des réceptivités
Double cliquer à gauche
Cette étape est réalisée ?
21
Accès à la réceptivité
?
Accepter le choix du langage à contacts
Cliquer
Cette étape est réalisée ?
22
Saisie dune réceptivité
?
Saisir et valider la réceptivité
Finir le réseau Appuyer sur F10
1 Saisir la réceptivité 2 Valider 3 FERMER LE
RÉSEAU Les réceptivités saisies apparaissent en
carrés noirs
Valider le réseau
Fermer le réseau
Cette étape est réalisée ?
23
Saisie des réceptivités
?
Saisir et valider chacune des réceptivités
1 Saisir chaque réceptivité 2 Valider le réseau 3
Fermer chaque réseau les réceptivités saisies
ont un carré noir
Cette étape est réalisée ?
24
Accès au traitement postérieur
?
1 Changer de module Fenêtre ou Outils puis
Navigateur
2 Double cliquer sur POST
3 Valider
Cette étape est réalisée ?
25
Saisie du traitement postérieur
?
Saisir les réseaux du traitement
postérieur Actions associées aux étapes
Valider le réseau
1 Saisir les réseaux 2 Valider
Cette étape est réalisée ?
26
Sauvegarde du programme
?
Sauvegarder Fichier puis Enregistrer sous
1 Taper grafcet1.stx
2 Valider
Cette étape est réalisée ?
27
Transfert du programme
?
Choisir le sens du transfert PC gtautomate
Arrêter lautomate si nécessaire
Cette étape est réalisée ?
28
Mise en marche TSX
?
Mettre lautomate en marche
Clic
Cette étape est réalisée ?
29
Départ du cycle
?
Forcer les entrées I1.0 I1.2 I1.4 I1.6 à 1
Si le cycle ne part pas Vérifier la réceptivité
Vérifier linitialisation du GRAFCET dans le
traitement préliminaire (I1.11)
Cette étape est réalisée ?
30
Suivi dynamique du cycle
?
Forcer les entées à 1 selon le GRAFCET
(réceptivités et visualisation sur lautomate)
Vérifier lévolution du GRAFCET Contrôler la
mise à 1 des sorties (traitement POST
et sur lautomate)
Cette étape est réalisée ?
