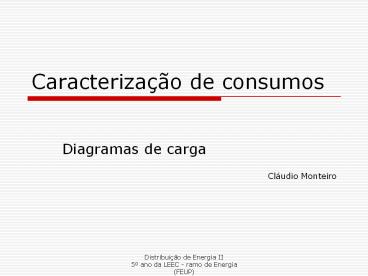

Caracterização de consumos

• Diagramas de carga
• Cláudio Monteiro

2
Diagramas de carga de consumidoresTipos de
diagramas

• Diagramas de potência diários
• servem para caracterizar o diagrama diários
  completos de consumo agregado
• A agregação é fácil mas requer muitas classes de
  diagramas (diferentes dias e tipos de consumo)
• Diagramas de energia mensal
• Servem para prever a facturação de cada
  consumidor
• Podem ser ajustados por variáveis explicadoras
  (temperatura prevista, antiguidade do consumidor,
  variáveis económicas, etc.)
• Diagramas anuais de ponta mensal
• Servem para prever a ponta de consumos agregados
• A agregação requer o conhecimento de factores de
  simultaneidade

3
Diagramas de carga
Diagrama diário da potência
P (kW)
hora
4
Diagramas de carga
Variação do diagrama diário da potência ao longo
do mês
P (kW)
semana
fim-de-semana
hora
5
Diagramas de carga
Diagrama anual da energia mensal
Energia (MWh)
mês
6
Diagramas de carga
Diagrama anual da ponta mensal
Ponta (kW)
mês
7
Diagramas de carga de consumidoresConstrução dos
diagramas

• Por tipo de consumidor
• Campanha de medidas para um vasto conjunto de
  consumidores e dias
• Formar grupos de diagramas típicos e
  relacioná-los com informação comercial
• Partindo da informação comercial identificar o
  diagrama típico e a incerteza
• Agregar consumidores pelos seus diagramas típicos
  e correspondentes incertezas
• Por tecnologia de consumo
• Caracterizar o diagrama de consumo típico de cada
  tecnologia de consumo
• Estimar a potência instalada para cada tecnologia
  e prever o correspondente diagrama
• Agregar os diagramas resultantes de cada
  tecnologia para cada consumidor
• Agregar os diagramas para todos os consumidores

8
Diagramas de carga de consumidoresConstrução dos
diagramas
Por tipo de consumidor
Por tecnologia de consumo
9
Diagramas de carga de consumidoresConstrução dos
diagramas
Caracterização de diagramas por tipo de consumidor
Caracterização de diagramas por tecnologia de
consumo
10
Diagramas de carga de consumidoresPor tecnologia
de consumo
11
Diagramas de carga de consumidoresPor tecnologia
de consumo
12
Diagramas de carga de consumidoresPor tecnologia
de consumo
Útil para agregar consumos das várias tecnologias.
13
Diagramas de carga de consumidoresPor tecnologia
de consumo
Útil para prever a evolução do consumos
resultante da difusão das várias tecnologias.
14
Diagramas de carga de consumidoresPor tipo de
consumidor
Domésticos com baixa Pc
Industriais
Outros Domésticos
Nocturnos
15
Diagramas de carga de consumidoresCaracterização
dos diagramas

• Forma do diagrama
• tipo de consumidores (doméstico, comercial, etc.)
• Ciclo semanal (dia da semana fim de semana)
• Relacionado com o tipo de tarifa (longas, médias
  ou curtas utilizações bi ou tri-horário, etc.)
• É necessário normalizar o diagrama, dividindo
  pela energia
• Energia do diagrama
• Relacionado com a potência contratada, usando o
  factor de utilização da potência contratada

16
Diagramas de carga de consumidoresNormalização
dos diagramas
P (kW)
Diagramas diários De potência
W2787,899 MWh
W2338,942 MWh
P/W (kW/kWh)
Área1
Diagramas diários normalizados
hora
17
Diagramas de carga de consumidoresÍndices dos
diagramas
factor de vazio
Pmax 25
Representa a ordem de grandeza relativa da
potência de vazio relativamente à ponta.
Pmin 5
Pmin 5
factor de carga
Pmax 25
Representa a ordem de grandeza relativa da
potência média relativamente à ponta.
W317.5 MWh
18
Diagramas de carga de consumidoresÍndices dos
diagramas
factor de utilização
W557.5 MWh
Representa a potência média (ou energia) com a
potência instalada.
19
Diagramas de carga de consumidoresÍndices dos
diagramas
factor de diversidade e de simultaneidade
Pmax 12 40
Pmax 1 25
Pmax 2 20
Útil para agregar diagramas de pontas.
