Diapositiva 1

1

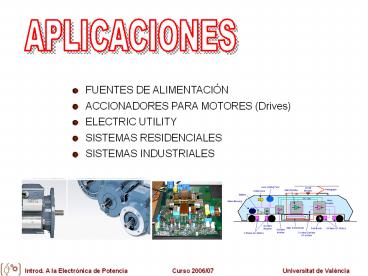

APLICACIONES

• FUENTES DE ALIMENTACIÓN
• ACCIONADORES PARA MOTORES (Drives)
• ELECTRIC UTILITY
• SISTEMAS RESIDENCIALES
• SISTEMAS INDUSTRIALES

2
FUENTES DE ALIMENTACIÓN
3
SISTEMAS DE ALIMENTACIÓN ININTERRUMPIDAS (SAI)
4
ELECTRIC UTILITY
Transmisión HVDC
5
ELECTRIC UTILITY
Transmisión HVDC
6
ELECTRIC UTILITY
Transmisión HVDC
Ventajas

1. La bobina de la línea de transmisión presenta una
   impedancia nula en continua, mientras que la
   impedancia inductiva de las líneas en un sistema
   de alterna es relativamente grande.
2. La capacidad existente entre los conductores es
   un circuito abierto en continua. En las líneas de
   transmisión de CA, la reactancia capacitiva
   proporciona un camino para la corriente, por lo
   que se producirán perdidas I2R adicionales en la
   línea.
3. Se precisarán dos conductores para la transmisión
   de CC en lugar de tres, como sucede en la
   transmisión de potencia trifásica convencional.
   Tanto en los sistemas de CA como de CC,
   probablemente existirá un conductor de tierra
   adicional.
4. Se puede ajustar el flujo de potencia en una
   línea de transmisión de CC ajustando los ángulos
   de disparo en los terminales. En un sistema de
   CA, no se puede controlar el flujo de potencia en
   una línea de transmisión, dependiendo dicho flujo
   del sistema de generación y de la carga.
5. Se puede modular el flujo de potencia cuando se
   producen perturbaciones en uno de los sistemas de
   CA, por lo que se mejora la estabilidad del
   sistema.
6. No es necesario que los dos sistemas de CA
   conectados mediante la línea de CC estén
   sincronizados. Además, no es necesario que los
   dos sistemas de CA estén a la misma frecuencia.
   Se puede conectar un sistema de 50 Hz a un
   sistema de 60 Hz mediante un enlace de CC.

7
ELECTRIC UTILITY
Filtros Activos (Compensadores VAR)
8
ELECTRIC UTILITY
Compensador Estático de Potencia Reactiva (SVC)
De esta forma, el SVC tiene un comportamiento
capacitivo o inductivo en función del estado de
operación de las distintas unidades de capacidad
(TSC o controladas mecánicamente), del TCR y de
la dimensión de los condensadores fijos, ya sea
en baterías o filtros LC
condensadores conmutados por tiristores
(TSC) las bobinas conmutadas (TSR) o
controladas (TCR) por tiristores
9
ELECTRIC UTILITY
Interconexión de sistemas
Wind Energy Conversion
10
ELECTRIC UTILITY
Interconexión de sistemas
Two-generator principle
Rotor resistance control
11
ELECTRIC UTILITY
Interconexión de sistemas
Doubly-fed induction generator - wounded rotor
Induction generator - Squirrel cage rotor
12
ELECTRIC UTILITY
Interconexión de sistemas
Synchronous generator - External magnetized
Synchronous generator - Permanent magnets
13
ELECTRIC UTILITY
Sistemas fotovoltaicos
14
ELECTRIC UTILITY
Sistemas fotovoltaicos
15
SISTEMAS RESIDENCIALES
16
SISTEMAS RESIDENCIALES
17
SISTEMAS RESIDENCIALES
Iluminación - Balastos Electrónicos
18
SISTEMAS RESIDENCIALES
Sistemas de Aire acondicionado
19
SISTEMAS RESIDENCIALES
20
APLICACIONES INDUSTRIALES
Principio del Calentamiento por Inducción
21
APLICACIONES INDUSTRIALES
Calentamiento por Inducción
22
APLICACIONES INDUSTRIALES
Calentamiento por Inducción
23
APLICACIONES INDUSTRIALES
Inversores de Alta Frecuencia
Id
D1
D4
C
Q4
Q1
IMF
L
Inversor
Vd
D3
D2
R0
Resonante Paralelo
VMF
Fuente de Corriente
Q3
Q2
Id
Fuente de Tensión
Inversor
D1
D4
IMF
C
R0
Resonante Serie
L
Vd
VMF
D2
D3
24
APLICACIONES INDUSTRIALES
Tracción
25
APLICACIONES INDUSTRIALES
Tracción
26
APLICACIONES INDUSTRIALES
Tracción
