PROFIBUS OPC LabVIEW

1

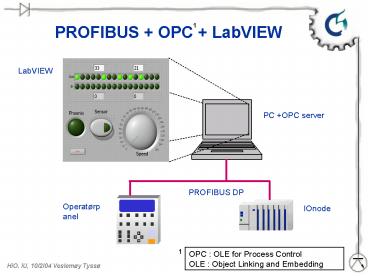

PROFIBUS OPC LabVIEW
1
LabVIEW
PC OPC server
PROFIBUS DP
Operatørpanel
IOnode
1
OPC OLE for Process Control OLE Object
Linking and Embedding
2
INNHOLDSFORTEGNELSE
Side Emne

1. Sammenkobling av enheter. PCMCIA-kort som
   DP-master
2. Operatørpanel og Digitale inn/ut som DP-slaver
3. Sycon System Configurator. Sette inn DP-master
4. Sycon. Legge inn GSD-fil. Sette inn DP-slave
5. Sycon. Konfigurert nettverk. Bussparametre
6. Parametre for operatørpanel og IOnode
7. Nedlasting til PROFIBUS-kortet. Sycon OPC-server
8. OPC-server, navn på signaler. LabVIEW, Data
   Socket Connection
9. LabVIEW frontpanel og diagram

3
Sammenkobling av enheter
4
PCMCIA-kort som DPmaster.
PCMCIA innstikkskort for PC
5
Operatørpanel som DP-slave
PROFIBUS adresse
PROFIBUS kontakt
6
Digitale inn/ut som DP slave
PROFIBUS-adresse 13
7
Sycon System Configurator
Konfigureringsprogram for PC-kort fra HILSCHER.
Benyttes også av noen PLS-leverandører
8
Sycon. Sette inn DP-master

Vi velger CIF60-PB
9
Sycon. Legge inn GSD-fil
Hver DP-slave har en GSD-fil som inneholder
beskrivelse av slaveenheten.
10
Sycon. Sette inn DP-slave
11
Sycon. Konfigurert nettverk
12
Bussparametre
13
Parametre for operatørpanelet
14
Parametre for IOnoden
15
Nedlasting til PROFIBUS-kortet
16
Sycon. OPC-server
Fra Sycons OPC-server kan vi kommunisere med
DP-slavene
17
OPC-server, navn på signaler
Vi kan sette navn på signaler. Disse navnene vil
vi se fra en OPC-klien som f.eks. LabVIEW
18
LabVIEW, Data Socket Connection
Vi kan gjøre en Data Socket Connection ved å
høyreklikke på en kontroll eller indikator i
frontpanelet. Deretter velger vi Data Socket
Connection og Browse. Så finner vi frem til
riktig OPC-server og riktig signale.
19
LabVIEW frontpanel
Små rektangler markerer en Data Socket
Connection
20
LabVIEW diagram
