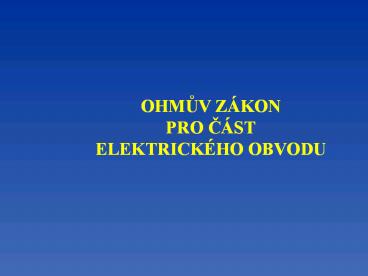

OHMUV ZÁKON PRO CÁST ELEKTRICKÉHO OBVODU
2
Experiment
I U
Elektrický proud I v kovovém vodici je prímo
úmerný elektrickému napetí U mezi konci vodicu.
3
Ohmuv zákon pro cást elektrického obvodu
Georg Simon Ohm (1787-1854), nemecký fyzik

Elektrický proud I v kovovém vodici je prímo
úmerný elektrickému napetí U mezi konci vodicu.
4
Elektrická vodivost G
Werner von Siemens (1816-1892), nemecký inženýr
5
Elektrický odpor R
Prevrácená hodnota vodivosti se nazývá
elektrický odpor.
6
Rezistor Kovová soucástka, která má stálý
elektrický odpor.
Znacka rezistoru se stálým odporem
Reostat, potenciometr Rezistor s posuvným
kontaktem, používá se na nastavení vhodného
napetí nebo proudu v obvodu.
Znacka rezistoru s promenným odporem
7
Elektrický odpor
Prícinou elektrického odporu jsou srážky volných
elektronu s ionty mrížky v dusledku jejich
tepelného pohybu. Menší pocet srážek znamená
menší elektrický odpor.
8
Elektrický odpor Závislost elektrického odporu na
parametrech vodice
l - délka kovového vodice S - obsah prícného rezu
vodice r - merný elektrický odpor látky
(rezistivita) r ?.m
9
Merný elektrický odpor
rCu 1,78.10-8 W.m rAu 2,04.10-8 W.m rAl
2,45.10-8 W.m
dobré vodice
rnikelin 40.10-8 W.m rkonstantan 49.10-8 W.m
rchromnikl 112.10-8 W.m
odporové materiály
10
Elektrický odpor Závislost elektrického odporu na
teplote vodice
R - odpor pri teplote T2 Ro - odpor pri teplote
T1 a - teplotní soucinitel elektrického odporu,
a K-1
11
Odporové teplomery Pri jejich konstrukci je
využita lineární závislost odporu na
teplote. Odporové normály - mají velmi malou
závislost odporu na teplote.
Odporový teplomer
Odporový normál
12
Rešte úlohu
Na malé žárovce jsou údaje 6,3 V / 0,3 A, které
se vztahují na její vlákno, když žárovka
svítí. Urcete elektrický odpor vlákna za daného
stavu (odpovídá mu teplota vlákna asi 2800 oC).
R 21 W
13
Rešte úlohu
Vláknem wolframové žárovky s teplotou 0oC
prochází pri napetí 10 V proud 300 mA. Urcete
teplotu vlákna svítící žárovky, prochází-li
vláknem proud 0,5 A a napetí na koncích vlákna je
220 V.
t 2500 oC
14
Test
Podle Ohmova zákonu pro cást elektrického
obvodu a) elektrické napetí U mezi konci vodicu
je prímo úmerné elektrickému proudu I v
kovovém vodici, b) elektrický proud I v kovovém
vodici je prímo úmerný elektrickému napetí U
mezi konci vodicu, c) elektrický proud I v
kovovém vodici je prímo úmerný termodynamické
teplote T vodice, d) elektrické napetí U mezi
konci vodicu je prímo úmerné termodynamické
teplote T vodice.
1
15
Test
Elektrický odpor kovového vodice je a) prímo
úmerný délce vodice, b) prímo úmerný obsahu
prícného rezu vodice, c) neprímo úmerný délce
vodice, d) neprímo úmerný obsahu prícného rezu
vodice.
2
16
Test
Vztah vyjadrující závislost elektrického odporu
na teplote je
3
17
Test

• Rezistory jsou kovové soucástky, které mají
• odpor blížící se nule,
• odpor lineárne závislý na teplote,
• promenný elektrický odpor,
• stálý elektrický odpor.

4
18
Test
Podle definicního vztahu elektrického odporu
platí
5
