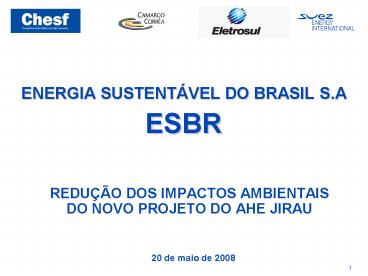

ENERGIA SUSTENTÁVEL DO BRASIL S.AESBR

• REDUÇÃO DOS IMPACTOS AMBIENTAIS DO NOVO PROJETO
  DO AHE JIRAU

20 de maio de 2008
2
VANTAGENS DO NOVO PROJETO DO AHE JIRAU

• O projeto revisado com nova localização da
  barragem desenvolvido pela ESBR apresenta menor
  impacto ambiental em comparação com o projeto
  básico original pelas seguintes razões
• Menor volume de escavação
• Manutenção das condições de vazões e fluxos
  físico/biótico durante a fase de construção
• Arranjo das estruturas de engenharia em condições
  amigáveis quanto a biologia fluvial
• Melhor atendimento às condicionantes dispostas na
  Licença Prévia quanto a ictiofauna, movimento de
  sedimentos e revolvimento do fundo contaminado
  com mercúrio
• Condições favoráveis da topografia do eixo
  alternativo em relação ao eixo original
• Possível antecipação da geração de energia em
  face da distribuição adequada no arranjo de duas
  casas de força
• Arranjo de engenharia hidráulica com vertedor em
  condições mais favoráveis para manutenção dos
  fluxos físico/biótico de sedimentos, deriva de
  ovos e passagem de peixes juvenis.

3
LOCALIZAÇÃO ORIGINAL DA BARRAGEM DE JIRAU
4
NOVO PROJETO NOVA LOCALIZAÇÃO DA BARRAGEM
Redução dos Impactos Ambientais
EIXO ALTERNATIVO
Redução dos Volumes de Escavação
Redução dos Custos
Antecipação da Geração
O Projeto terá que ser aprovado pela ANEEL e pelo
IBAMA
5
NOVO PROJETO ARRANJO DE ENGENHARIA
6
NOVO PROJETO - REDUÇÃO DOS IMPACTOS AMBIENTAIS

• Redução dos volumes de escavação
• Terra 6.266.169 m³
• Rocha 43.636.876 m³
• Ensecadeiras 1.353.830 m³
• Remoção de Ensecadeiras 530.313 m³
• Essas reduções são possíveis pelo fato do
  alargamento natural do rio no novo local escolhido

• 19,5 vezes o volume da envoltória externa do
  Maracanã
• 537 vezes o volume de concreto utilizado na
  construção do Maracanã
• 3,5 vezes o volume de concreto utilizado na
  construção de ITAIPU

7
NOVO PROJETO - REDUÇÃO DOS IMPACTOS AMBIENTAIS

• Redução dos volumes de bota-fora e redução de
  ensecadeiras, com menor movimentação de terra e
  rocha, bem como menor necessidade de remoção
• A redução de escavação e ensecadeiras apresentam
  vantagens ambientais no novo eixo, pelo fato de
  reduzir, como conseqüência o volume de bota fora
  e áreas de empréstimo e como objetivo aumentar a
  área a ser preservada de mata original no entorno
  do canteiro de obras

8
NOVO PROJETO - REDUÇÃO DOS IMPACTOS AMBIENTAIS

• Manutenção do rio no seu leito natural durante
  dois períodos secos ? Menor impacto sobre a
  ictiofauna
• O fato de manter o rio Madeira desviado pelos
  dois braços naturais junto a ilha fluvial
  existente configura uma condição ambiental mais
  favorável ao meio físico/biótico do que a
  necessidade de construção de canal escavado no
  eixo original conforme projeto básico

9
PROJETO BÁSICO AMBIENTAL (PBA)
Programas com área de atuação compartilhada
conforme LP n 251/2007

• Programa de Conservação da Flora
• Programa de Conservação da Fauna
• Programa de Conservação da Ictiofauna
• Programa de Saúde Pública/Malária
• Programa de Monitoramento Hidrossedimentológico

Programas sob responsabilidade conjunta conforme
LP n 251/2007

• Programa de Apoio às Comunidades Indígenas
• Programas relacionados ao Patrimônio
  Arqueológico, Pré-Histórico e Histórico

10
PROJETO BÁSICO AMBIENTAL (PBA)

• Programa Ambiental para a Construção PAC
• Programa de Monitoramento do Lençol Freático
• Programa de Monitoramento Sismológico
• Programa de Monitoramento Climatológico
• Programa de Monitoramento Hidrobiogeoquímico
• Programa de Acompanhamento dos Direitos
  Minerários e Garimpeira
• Programa de Preservação do Patrimônio
  Paleontológico
• Programa de Monitoramento Limnológico
• Programa de Monitoramento de Macrófitas
• Programa de Desmatamento da Área inundada
• Programa de Compensação Ambiental

• Programa de Acompanhamento de Atividades de
  Desmatamento e de Resgate da Fauna
• Programa de Comunicação Social e Educação
  Ambiental
• Programa de Remanejamento da População Atingida
• Programa de Recuperação da Infra-Estrutura
  Afetada
• Programa de Compensação Social
• Plano Diretor do Reservatório
• Programa de Apoio às Atividades de Lazer e
  Turismo
• Programa de Monitoramento do uso dos barreiros,
  e campinarana (LP)
• Programa de Compensação Ambiental
• considerando o grau de impacto sobre a região de
  campinarana (LP)

Programas com aplicação exclusiva ao
empreendimento do AHE Jirau.
11
ESTRATÉGIA DE IMPLANTAÇÃO DO PBA DE JIRAU

• Os programas declarados como compartilhados, pela
  natureza e condição científica de implantação
  obrigatoriamente serão unificados como exigido na
  LP. Uma vez identificado a sobreposição dos
  efeitos nas áreas dos dois reservatórios do
  Complexo Madeira serão tratados como inseridos
  num universo comum

A relocação da barragem em 9,2 km para jusante
do eixo original não altera as condições
naturais do meio físico/biótico uma vez
considerado a necessidade científica de
compartilhamento dos diversos estudos ambientais
dentro do mesmo universo definido pelo IBAMA no
processo de licenciamento do complexo Madeira
Pelo fato dos estudos serem comuns e pela
dimensão integrada das ações ambientais a serem
desenvolvidas nos dois projetos
circunstancialmente se justifica o desdobramento
da emissão preliminar de licença de instalação do
canteiro de obras e subseqüente licença de
instalação abrangente para o reservatório
12
INVESTIMENTOS ADICIONAIS NA ÁREA SOCIAL
A ESBR, visando reduzir os impactos sociais sobre
a cidade de Porto Velho, decidiu aumentar os seus
investimentos na área social e construir um novo
distrito para relocar a população de Mutum Paraná.

• Construção da Nova Mutum Paraná, iremos
  implantar
• Sistema de coleta e tratamento de esgoto
• Sistema de distribuição de água
• Coleta e tratamento de resíduos sólidos
• Drenagem urbana e ruas pavimentadas
• Áreas verdes
• Escolas de 1º e 2º grau
• Posto de saúde
• Área de lazer e comerciais.

13
INVESTIMENTOS ADICIONAIS NA ÁREA SOCIAL NOVA
MUTUM PARANÁ

• Construção da Nova Mutum Paraná, iremos
  implantar
• 300 casas para os relocados
• 300 casas para os técnicos e engenheiros da obra
  ? após o término da obras, as casas serão
  repassadas para o poder público
• Os serviços de infra-estrutura (água esgoto
  lixo) serão repassados, sem ônus, ao Município de
  Porto Velho.

Iremos realizar o plano diretor da cidade, com um
planejamento de sustentabilidade de longo prazo,
através da atração de atividades econômicas e
geração de empregos.
14
VANTAGENS ECONÔMICAS DO NOVO PROJETO

• Vantagens
• Uma casa de força com 28 unidades e a segunda com
  16 unidades
• Redução do número de ensecadeiras e dos impactos
  ambientais
• Antecipação da concretagem da segunda casa de
  força
• Aumento das áreas de montagem
• Montagem e comissionamento simultâneos das duas
  casas de força
• Antecipação da geração
• Redução da tarifa oferecida ao consumidor.

15
CRONOGRAMA DE IMPLANTAÇÃO DO NOVO PROJETO

• Início das obras civis abril 2009
• Ensecadeiras 1ª fase início maio 2009 término
  julho 2009
• Início da concretagem da casa de força e
  vertedouro janeiro 2010
• Rio desviado pelos vãos rebaixados novembro 2010
• Término da construção da barragem janeiro 2012
• Início da geração no caso base março 2012
• Início da geração no caso otimista dezembro 2011
