[GJM91, Cap. 6]

1

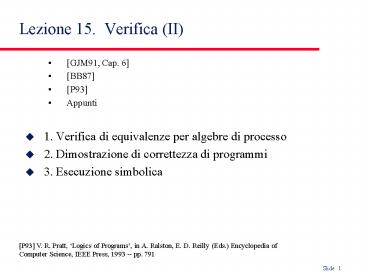

Lezione 15. Verifica (II)

• GJM91, Cap. 6
• BB87
• P93
• Appunti
• 1. Verifica di equivalenze per algebre di
  processo
• 2. Dimostrazione di correttezza di programmi
• 3. Esecuzione simbolica

P93 V. R. Pratt, Logics of Programs, in A.
Ralston, E. D. Reilly (Eds.) Encyclopedia
of Computer Science, IEEE Press, 1993 -- pp. 791
2
1. Verifica di equivalenze per algebre di processo

• La natura algebrica di questi linguaggi offre
  maggior varietà di strumenti di analisi rispetto
  ai modelli a stati finiti
• manipolazione e trasformazione di espressioni
  algebriche mediante leggi algebriche e
  assiomatizzazioni di relazioni
• manipolazione diretta di Labelled Transition
  Systems derivati dalla semantica formale

3

• Tipico problema di verifica per specifiche LOTOS
  verifica di equivalenza osservazionale fra
  specifiche sintatticamente diverse.
• Esempio dallarchitettura OSI

a
b
UpperService
hide c, d in ((Pa, c Pb, d) c, d
LowerServicec, d) ? UpperServicea, b ?
P Entity
P Entity
c
d
LowerService
4
Equivalenza osservazionale

• Un pianista ( osservatore) prova un tasto alla
  volta
• che risulta premibile o bloccato in base alla
  partitura precedentemente inserita
• Bechstain ? Bluthner se nessun pianista cieco li
  può distinguere

Bluthner
Bechstain
do
do
do
sol
mi
mi
sol

• La classica equivalenza fra automi (come
  riconoscitori di linguaggi) è inadeguata la
  musica possibile sui due strumenti è la stessa
  -, do, do-mi, do-sol
• ma i comportamenti rispetto a deadlock sono
  diversi do-mi può fallire sul Bluthner, non sul
  Bechstain

5

mi
2
4
do
mi
1
6
8
i
i
3
5
do
sol
7

• Action sequence --- (?1 ... ?n ) ---gt
  ?k ? Gates ??i?
• (1)---(do, mi)---gt(4)
• (1)---(i, do)---gt(5)
• (1)---?---gt(1)
• Observable action sequence (a1 ... an )
  gt ak ? Gates
• (1)(do, mi)gt(4)
• (1)(do, mi)gt(8)
• (1)?gt(1)
• (1)?gt(3)

6

• Una relazione R fra stati di un LTS è una weak
  bisumulation se
• ? (p, q) ?R, ? s ?Gates
• ? p tale che psgtp
• (? q tale che qsgtq /\ (p, q) ? R)
• /\
• ? q tale che qsgtq
• (? p tale che psgtp /\ (p, q) ? R)
• p e q sono observation equivalent (p ? q) se
• ? una weak bisimulation R tale che
• (p, q) ? R

7
Due LTS equivalenti e la loro bisimulazione
P
Q
Bisimulazione R
a
a
a
c
b
i
b
i
c
c
P ? Q
8

• Lequivalenza fra stati di LTS ne induce una fra
  espressioni di algebre di processo
• Una congruenza è una equivalenza preservata
  quando si rimpiazza una sotto-espressione con
  unaltra sotto-espressione equivalente.
  Formalmente
• Un contesto, denotato C , è una espressione
  in cui una sotto-espressione è rimpiazzata da un
  segna-posto ( )
• B1 observation congruent B2 (B1 ?c B2) se per
  ogni contesto C
• CB1 ? CB2 (che implica CB1 ?c CB2)

9

?c
Se
?c
Allora
10
Leggi della congruenza osservazionale

• Per CCS o Basic LOTOS non è possibile fornire una
  assiomatizzazione di ?c M84
• Invece, per finitary LOTOS (e, analog., f.
  CCS), comprendente solo action prefix, choice,
  stop lassiomatizzazione è possibile, mediante il
  sistema completo e consistente di leggi HM85
• (a1) B (C D) (B C) D
• (a1) B C C B
• (a3) B B B
• (a4) B stop B
• (a5) B i B i B
• (a6) ? (B i C) ? (B C) ? C

M84 R. Milner, Lectures on a Calculus for
Communicating Systems, in International Summer
School Control Flow and Data Flow Concepts of
Distributed Programming, Munich, Germany, July
31-August 12, 1984. HM85 M. Hennessy, R.
Milner, Algebraic Laws for Nondeterminism and
Concurrency, Journal of the ACM, Vol. 32, No. 1,
Jan. 1985.
11

(a5)
(a6)
B
?c
?c
?
?
?
i
i
C
B
B
C
B
B
i
C
Esercizio Dimostrare la legge (a7) a i B
a B a i B a (B i B) a5 a (B B)
a B a6 a B a B a3 a B a3

12
Esercizio di verifica di equivalenza
Max3in1, in2, in3, out in1 (in2 in3
out stop in3 in2 out stop )
in2 (in1 in3 out stop in3 in1 out
stop ) in3 (in1 in2 stop in2 in1
stop )
Max3-compostoin1, in2, in3, out hide
mid in Max2in1 in2 mid mid Max2in3
mid out where Max2in1 in2 out
in1 in2 out in2 in1 out
in2
in3
in2
in3
Max3
in1
out
mid
in1
out
Max2
Max2
Per verificare Max3 ? Max3-composto 1. Costruire
i due alberi T3 e T3-composto 2. Collassare 6
sottoalberi di T3-composto usando (a7) 3.
Collassare 2 nuovi sottoalberi, usando (a5) 4.
Collassare 2 nuovi sottoalberi, usando (a7),
ottenendo T3.
13
2. Dimostrazione di correttezza di programmi

• La dimostrazione formale di correttezza di
  programmi si basa sullutilizzo di una logica per
  esprimere proprietà dei programmi, e di assiomi e
  regole per dimostrarle.
• McCarthy (1963) modella i programmi come funzioni
  ricorsive (esempio definizione di append(list1,
  list2)), e ne dimostra proprietà per induzione
• Floyd (1967) definisce una logica per programmi
  imperativi espressi come flowchart.
• Associa asserzioni logiche (tags) agli archi, che
  devono essere vere ogni volta che il controllo li
  attraversa.
• Un tagged flowchart è dimostrato corretto quando,
  individualmente, ogni componente è corretta
  rispetto ai suoi input/output tags.
• Hoare (1969) raffina la logica di Floyd,
  trattando programmi imperativi in forma algebrica

14

• Specifica logica (di una proprietà) del programma
  P
• Pre e Post sono formule logiche del primo
  ordine, in cui le variabili di input/output
  appaiono libere

Pre (i1, i2, , in) P Post (o1, o2, , om,
i1, i2, , in)
15
Esempi di specifica logica di programmi
? z (i1 zi2) P o1 i1 / i2
i1 gt i2 P i1 i2o1 o2 /\ o2 gt 0 /\ o2 lt
i2
true P (o i1 \/ o i2) /\ o gt i1 /\ o gt i2
i1 gt 0 /\ i2 gt 0 P (? z1, z2 (i1 o z1 /\
i2 o z2)) /\ ? (? h (? z1, z2 (i1 h z1
/\ i2 h z2) /\ h gt o))
16
Esempio di verifica di programma - esposizione
informale

• Programma e proprietà
• true
• Begin
• read (a) read (b)
• x a b
• write (x)
• end
• o i1 i2

• Dimostrazione
• o i1 i2 vale dopo write(x) sse immediatamente
  prima vale x i1 i2.
• Ma lassegnamento x ab scrive ab in x,
  quindi
• x i1 i2 vale subito dopo lassegn. sse
• ab i1i2 vale subito prima.
• Poiché read(a) e read(b) danno ad a e b i valori
  dei due input i1 e i2, ab i1i2 deve valere
  prima dellassegnamento

17
Le regole della logica di Hoare
Applicabili a un linguaggio di programmazione con
i costrutti - x exp (assegnamento) - begin
a1 a2 an end - if p then a1 else a2 - while
p do a
pa1q, qa2r 3.
------------------------------------ pa1a2r
p /\ ra1q, p /\ ra2q 4.
------------------------------------ p if
r then a1 else a2 q
p ? p, paq, q ? q 1.
------------------------------------ paq
2. ------------------------------------
pexp/x x exp p(x)
p /\ qap 5. --------------------------
---------- p while q do a p /\ q
(NB le graffe sono usate in modo inverso
rispetto a GJM91
18
Esempio di verifica fattoriale di y

• Programma A x1 B B while ygt0
  do C C xyx yy-1
• i) ygt0 /\ xy!n! ?xyx? ygt0 /\ x(y-1)! n!
• first ygt0 /\ xy! n! gt ygt0 /\
  (yx)(y-1)! n!
• then ygt0 /\ (yx)(y-1)! n! ?xyx? ygt0 /\
  x(y-1)! n!
  rule 2, substituting x for
  yx
• ii) ygt0 /\ x(y-1)! n! ?yy-1? ygt0 /\ xy! n!
• first ygt0 /\ x(y-1)! n! gt (y-1) gt 0 /\
  x(y-1)! n!
• then (y-1) gt 0 /\ x(y-1)! n! ?yy-1? ygt0
  /\ xy! n!
  rule 2, substituting y for y-1
• (iii) ygt0 /\ xy!n! ?C? ygt0 /\ xy! n! rule
  3, with (i) and (ii)

19

• (Programma A x1 B B while ygt0
  do C C xyx yy-1)
• (iii) ygt0 /\ xy!n! ?C? ygt0 /\ xy! n!
• (iv) ygt0 /\ yn /\ x1 ?B? x n!
• y gt0 /\ yn /\ x1 gt p (let p y gt0 /\
  xy! n!)
• Let q y gt 0 then
• (iii) becomes q /\ p ?C? p
• which yields p ?while q do C? p /\ q by rule
  5
• that is p ?B? p /\ q
• p /\ q y gt0 /\ xy! n! /\ y lt 0 gt
  y0 /\ xn! gt xn!
• In conclusion y gt0 /\ yn /\ x1 gt p, p ?B?
  p /\ q, p /\ q gt xn!,
• thus (iv) by rule 1
• (v) ygt0 /\ yn ?x 1? ygt0 /\ yn /\ x1
• since p ?x 1? p /\ x1 by rule 2
• (vi) ygt0 /\ yn ?A? xn! rule 3 to (v) and
  (iv)

20
3. Esecuzione simbolica

• Una tecnica a metà fra analisi di correttezza
  (statica) e testing (dinamica)
• Si consideri questo programma P, e il suo grafo
  control-flow annotato

1. x y 2 2. if x gt a then 3. a
a 2 else 4. y x 3
endif 5. x x a y.
3
y x 3
4
1
x y 2
x x a y
x gt a
2
a a 2
Esecuzione simbolica si associano valori
iniziali simbolici alle variabili di programma
(stato simbolico iniziale), poi...
init. 1. 2. 3. 4. 5. Y2ltA x
X Y2 2YA7 y Y Y5 a A
21

• Lesecuzione simbolica ha prodotto la tripla
• a A, y Y5, x 2YA7, stato simbolico
  finale (SSfin)
• (assegnamento di espressioni simboliche,
  contenenti variabili simboliche (maiuscole), alle
  variabili di P (minuscole).
• lt1, 3, 4gt, execution path
• cammino lungo il control flow graph di P
• Y2ltA path condition
• predicato sulle variabili simboliche che
  garantisce la eseguibilità del path
• Laltra tripla possibile è
• lt a A2, y Y, x 2YA4, lt1, 2, 4gt,
  Y2gtA gt
• La corrispondenza biunivoca fra execution path e
  path condition cade per i linguaggi
  nondeterministici

22

• input e output file sono trattati come sequenze
  (i1, i2,) e (o1, o2, ) di var. di programma.
  Inizialmente i1 I1, i2 I2, o1 nil, o2
  nil,
• Il primo Read (x) viene interpretato come x
  i1, dunque la sua esecuzione simbolica produce
  x ValSimb(i1) I1
• Il primo Write (E) viene interpretato come o1
  E, dunque la sua esecuzione simbolica produce
  o1 ValSimb(E) (in termini dello stato simbolico
  corrente)
• Quando si incontra nel programma una condizione
  cond, come in
• if cond then S1 else S2 endif
• while cond Loop
• si considera ValSimb(cond)
• se il risultato è TRUE o FALSE indipendentemente
  dai valori delle variabili simboliche, si procede
  secondo il ramo corrispondente
• se no, si sceglie nondeterministicamente TRUE
  (risp. FALSE), e si aggiorna la path condition
  PC PC PC /\ ValSimb(cond) (resp. PC PC /\
  ValSimb(cond) )

23
Verifica tramite esecuzione simbolica

• In generale, per ogni programma P si hanno molte,
  o infinite triple
• P programma
• inp (inp1, ..., inpn) tupla di variabili in
  input per P
• I (I1, ..., In) una corrispondente tupla di
  variabili simboliche
• out (out1, ..., outn) tupla di variabili in
  output per P
• lt
• Per verificare Pre(inp)PPost(out) con
  esecuzione simbolica
• calcolare tutte le triple (SSFini, ExecPathi,
  PathCondi(I)). Per ogni i
• usare sempre la stessa Path Condition iniziale
  Pre(I)
• assumendo SSFini ?(out1 Exp1i(I)), ..., (outn
  Expni(I))?
• e definendo il predicato PEi come PEi(I)
  Post(Exp1i(I)/out1, ..., Expni(I)/outn)
• verificare che PathCondi(I) gt PEi(I)
• (Trattazione semplificata, senza rappresentazione
  delle variabili interne di P.)

24
Backward symbolic execution (of protocols) G.
Holzmann, PSTV IV, 1985

• E una variante di reachability analysis dato
  uno stato finale indesiderabile Sx, calcola
  transizioni a ritroso fino, possibilmente, a S0
• Il sistema distribuito -- un protocollo -- viene
  descritto con un linguaggio simile al CSP di
  Hoare
• qname !mname output appende mess. mname in coda
  a qname
• qname ?mname input eseguibile se mess. mname è
  correntemente in cima a qname (con
  cancellazione)
• v1 v2 assegnamento v1 è una var., v2 è una
  var. o una costante
• v incrementa di 1 la variabile v
• v-- decrementa di 1 la variabile v
• v1 R v2 condizione, dove R è , ?, ?, ?, lt,
  gt eseguibile se i due operandi (var. o
  costanti) sono in relazione R
• I do loops (dood), sono interrotti dal comando
  break. Skip è il comando vuoto.
• individua scelte non deterministiche

25
Esempio - Protocollo con memoria condivisa (M, N)
26

• Due processi A e B condividono le code A (verso
  A) e B (verso B).
• Il processo A si rifornisce dalla coda TOB di
  messaggi che vorrebbe mandare al processo B
  attraverso la coda B. B si comporta
  simmetricamente.
• La variabile condivisa N è incrementata dal
  processo A quando un messaggio è appeso alla coda
  B, ed è decrementata dal processo B quando un
  messaggio viene cancellato.
• Simmetricamente, la variabile condivisa M è
  incrementata dal processo B quando un messaggio è
  appeso alla coda A (verso A), ed è decrementata
  dal processo A quando un messaggio viene
  cancellato.
• Il protocollo forza ciascun processo a ritardare
  il trasferimento di messaggi verso laltro quando
  le code sono sature (2 messaggi)

27

• Vogliamo verificare se dallo stato globale
  iniziale S1
• N 0, M 0
• TOB (msg, msg), TOA (msg, msg)
• A ( ), B ( )
• ...si puo arrivare allo stato di deadlock S2
• N 2, M 2
• TOB ( ), TOA ( )
• A (msg, msg ), B (msg, msg)
• Anziché esplorare tutti i cammini da S1 fino a
  trovare eventualmente S2, si puo partire da S2 e
  vedere se S1 è raggiungibile a ritroso.
• Inoltre, la esecuzione a ritroso (inversa) della
  specifica originale equivale a una esecuzione
  diretta della specifica inversa così costruita

28

• Scambiare send con receive (? con !)
• Scambiare incrementi con decrementi ( con --)
• Invertire il flusso di controllo
• Scambiare condizioni con assegnamenti ( con )
  ma usando
  anche assegnamenti con range di valori (tipico
  della esecuzione simbolica)
• Condizione Assegnamento
• -------------------------------------------
• N gt 5 gt N (gt5)
• N ? 2 gt N ?2
• La specifica originale del processo A è
  convertita in una tabella a stati,
  che viene invertita ed eseguita in maniera
  diretta, a partire dallo stato S2.

29

La specifica originale del processo A è
convertita nella tabella a stati
La specifica inversa è rappresentata da questa
tabella la sottolineatura distingue i nuovi
elementi dai vecchi
30

• Effettivamente si scopre che, attraverso un
  doppio ciclo nel grafo degli stati globali, il
  deadlock è raggiungibile.
• La tecnica di esplorazione viene detta simbolica
  perché
• viene concettualmente esplorato il programma,
  visto come lista di statements
• lo stato è la posizione nel programma, ma puo
  essere parzialmente identificato anche da
  predicati sui valori di alcune variabili (come M
  ed N), che ne sfuocano la rappresentazione.
• Sfortunatamente la esecuzione inversa non è
  sempre vantaggiosa rispetto a quella diretta
  cfr. Holzmann 85
• Un piu recente approccio alla interpretazione
  simbolica a ritroso, chiamato Compositional
  backward technique, è descritto in Staunstrup,
  IEEE Computer, Maggio 2000
