Diapositiva 1

1

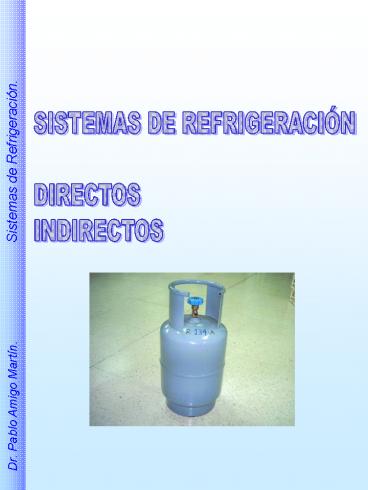

SISTEMAS DE REFRIGERACIÓN DIRECTOS INDIRECTOS
2
MÁQUINA FRIGORÍFICA DE COMPRESION MECÁNICA
3
TERMINOLOGIA
REFRIGERANTE FRIGORÍGENO
?
4
(No Transcript)
5
Sistema directo
Sistema indirecto
Intercambiador
Condensador
Depósito de frigorífero
Bomba
Cámara
6
Diagrama de los sistemas de refrigeración.
7
Ejemplos de un sistema directo y otro indirecto
cerrado
8
Ejemplo de un sistema indirecto abierto (parte
superior).
9
Ejemplo de un sistema indirecto abierto (parte
inferior).
10
Características de cada uno de los sistemas.

• Sistemas directos
• Mayor eficiencia energética.
• Menores pérdidas.
• Instalación más sencilla y económica
• Líneas de expansión largas problemáticas.
• Problemas medioambientales y legales.
• Sistemas indirectos
• Mayor flexibilidad en cuanto a la hermeticidad.
• Posibilidad de acumular frío en horas valle.
• Confieren un margen de seguridad en caso de
  interrupción del suministro eléctrico.
• Menor eficiencia energética ( 30 en
  supermercados).
• Instalación más compleja.

.
11
Demandas sociales y secuencia de frigorígenos.
1.- Siglo XIX .- Aparición del frío industrial.-
Cerveza El comercio de
carnes. Primera generación.-Frigorígenos
inorgánicos
(refrigerantes naturales). Amoniaco.
Dióxido de carbono. Anhídrido
sulfuroso.
Fuente Máquinas. STRANDH
12
Primeras cámaras de conservación dotadas de frío
mecánico
Fuente Máquinas. STRANDH
13
Demandas sociales y secuencia de
frigorígenos.(Continuación)

• 2.-Siglo XX (1935).- Preocupación por la
  SEGURIDAD de uso.
• Segunda generación .-Frigorígenos
  orgánicos....CFCs y HCFCs.
•
  R-12
•
  R-22
• 3.-Siglo XX ( 1985 ) .- Se descubren los EFECTOS
  MEDIOAMBIENTALES.
• Tercera generaciónHFCs y HCs
•
  R-134a

14
Demandas sociales y secuencia de
frigorígenos.(Continuación)

• 4.- Siglo XXIEL EFECTO INVERNADERO.
• Reglamento 842/2006(17-mayo)-GASES FLUORADOS DE
  EFECTO INVERNADERO.
• HFC
• PFC (Perfluorocarburos).
• SF6 (Hexafluoruro de azufre).
• Control de fugas

15
(No Transcript)
16
(No Transcript)
17
(No Transcript)
18
Propiedades generales de los frigorígenos

• 1.- Seguridad
• Atoxicidad por vías digestiva,respiratoria y
  cutánea.
• Inflamabilidad, puros o mezclados con el aire.

19
Clasificación de los refrigerantes según su
seguridad. Grupo I.- Refrigerantes de alta
seguridad Toxicidad muy pequeña o
nula No combustibles. R-11
R-12 R-22 R-113 R-744 Grupo II.-
Refrigerantes de seguridad media Tóxicos y
corrosivos. Mezclados con el aire en
proporción mayor del 3,5 dan mezcla
explosiva. R- 40 R-717
R-764 Grupo III.- Refrigerantes de baja
seguridad Combustibles y explosivos. Con
el aire, en proporción menor del 35
Dan mezclas explosivas. R-170 R-290
20
Propiedades generales de los frigorígenos

• 2.- Comportamiento medioambiental
• Ozono..ODP(Ozone Deplenting Potential)R-11
• Efecto invernaderoGWP
• (Global Warning Potential)
• TEWI (Total Equivalent Warming Impact)

21
(No Transcript)
22
(No Transcript)
23
(No Transcript)
24
(No Transcript)
25
Denominación de los refrigerantes (RSF.- R.D.
3099/77). Los refrigerantes se expresan a/ Por
su fórmula. b/ Por su denominación
química. c/ Por su denominación
simbólica. Denominación simbólica.- P.
orgánicos R C-1 H1 F Se utilizará la
letra R, seguida de tres dígitos. a/ Primer
dígito de la derecha nº de átomos de fluor. b/
Segundo dígito por la derecha nº átomos
hidrógeno 1 c/ Tercer dígito por la derecha nº
átomos de carbono -1. (si sale cero, se
omite). d/ Si en la molécula lleva algún átomo de
bromo, a continuación de la fórmula anterior se
coloca una B, seguido del número de átomos de
dicho elemento que contiene. e/ Si se trata de un
compuesto cíclico, la letra R se sustituye por la
C. Denominación simbólica de fluidos
frigoríficos inorgánicos A la masa molecular se
le suma 700. Si la masa molecular de varios
refrigerantes coincide, se los distingue
colocándoles las letras A, B, C,
26
Amoniaco.- R-717 En condiciones ordinarias, es
un gas, de olor penetrante característico. Condic
iones de seguridad. Refrigerante del 2º grupo,
seguridad media. 1.- Inflamabilidad. Mezclado con
el aire en proporciones del orden del 20 o
superiores, puede explotar, si bien son raros
estos accidentes porque se detecta fácilmente
debido a su olor. 2.- Toxicidad.- Es un gas
tóxico. 3.- Comportamiento en los lubricantes y
demás materiales No se mezcla con el aceite,
separándose por densidad. Ataca al cinc, al cobre
y a algunos barnices, por lo que los equipos e
instalaciones que vayan a estar en contacto con
él deberán ser de hierro. Factores medio
ambientales. ODP 0 GWP 0 Propiedades
físicas. Punto de ebullición a 01 mPa ..
33ºC. Punto de congelación .
78ºC. Temperatura crítica .
132ºC. Comportamiento frente al agua . Se mezcla
en cualquier proporción. Aplicaciones. Se
utiliza mucho por sus excelentes propiedades
físicas y térmicas, ya que su efecto refrigerante
es muy elevado. Se emplea en grandes
instalaciones, pistas de patinaje, etc. Las
botellas que lo contienen llevan una franja verde.
27
Ciclo termodinámico del CO2, transcrítico.
p
Pc
73,8 bar 35 bar
31 ºC
h
28
(No Transcript)
29
(No Transcript)
30
Factores medio ambientales.
ODP 095 GWP 31
31
Prohibido!
APLICACIONES Ha sido el frigorígeno más utilizado
para todo tipo de aplicaciones.
32
Factores medio ambientales.
ODP 0055 GWP 036
33
6.- Calor latente de vaporización mayor que el
R-12 y vapor más denso, lo que conlleva menores
compresores.
34
Factores medio ambientales.
0 025
Sustituto del R-12
35
(No Transcript)
