Types de charpente
1/

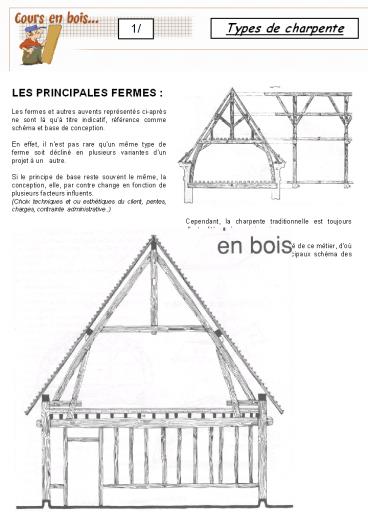

LES PRINCIPALES FERMES Les fermes et autres
auvents représentés ci-après ne sont là quà
titre indicatif, référence comme schéma et base
de conception. En effet, il nest pas rare quun
même type de ferme soit décliné en plusieurs
variantes dun projet à un autre. Si le
principe de base reste souvent le même, la
conception, elle, par contre change en fonction
de plusieurs facteurs influents. (Choix
techniques et ou esthétiques du client, pentes,
charges, contrainte administrative..)
Cependant, la charpente traditionnelle est
toujours dactualité, et plus que jamais. Cest
elle qui donne toute loriginalité de ce métier,
doù limportance de connaître les principaux
schéma des fermes.
2
Types de charpente
2/

• AUVENT
• Contre un mur avec contrefiche
• Les contrefiches permettent de soutenir les
  pannes intermédiaires et de réaliser ainsi des
  auvents
• sur des portées plus importantes.
• Dans ce cas, larbalétrier et lentrait sont
  moisés sur la contrefiche.
• Le bas de la contrefiche est assemblé sur le
  poinçon par tenon
• et mortaise avec embrèvement.
• Lentrait est boulonné avec larbalétrier.
• Les pannes sont maintenues par des
• échantignolles.
• Ces demi-fermes en console sont espacées
• tous les 2 m environ.

• APPENTIS
• Contre un mur avec entrait
• Les appentis sont des combles à un seul égout,
  adossés à un mur, en prolongement dun toit
  existant ou isolés. La charpente est constituée
  par des demi-fermes.
• Dans lexemple ci-dessous, la conception est la
  suivante
• Laissellier, lentrait ainsi que le poteau sont
  assemblés par tenon et mortaise.
• La contrefiche, lentrait et le poteau sont
  également assemblés par tenon et mortaise.
• Lentrait est moisé sur le poteau, laisselier et
  le poinçon.
• Le poinçon repose sur un corbeau scellé dans le
  mur (10cm).
• La faîtière est posée sur les poinçons, par un
  assemblage par gargouille.

• APPENTIS
• Isolé ou sur poteaux
• Si l'appentis est indépendant de toute
  maçonnerie, il devra être rigide dans le sens
  longitudinal par des aisseliers disposés dans un
  plan perpendiculaire au plan des fermes.
  (Contreventement)
• Exemple ci-dessous, la conception est la suivante

• Laissellier et la contrefiche sont assemblés par
  tenon et mortaise, avec embrèvement.
• Larbalétrier sera moisé sur un poteau entaillé à
  mi-bois.
• Lassemblage de lentrait sur le poteau se fera à
  mi-bois.
• Les poteaux reposent sur un dès en béton. Le
  poteau est fixé sur le dès soit par un étrier,
  scellement, ou noyé à lintérieur.
• Généralement les appentis sur poteaux sont
  réalisés pour des bâtiment agricole pour le
  rangement du matériel.

3
Types de charpente
3/

• FERME SIMPLE
• A deux versants, une panne
• Lorsque la portée augmente, les chevrons doivent
  être portés par des pannes intermédiaires. Au
  delà dune portée de 8 m, une panne suffit
• Exemple ci-dessous, la conception est la suivante

• Une contrefiche soutient larbalétrier au niveau
  de laccroche de la panne intermédiaire.
• Les contrefiches sont des pièces obliques qui
  partent des arbalétriers et sassemblent sur le
  poinçon.
• Les contrefiches transmettent des efforts qui
  tendent à faire baisser le poinçon.
• Les efforts transmis par des contrefiches sont
  proportionnels à leur inclinaison.

• FERME SIMPLE
• 1 panne et faux entrait
• Le faux entrait est une pièce horizontale
  rejoignant les deux arbalétriers à hauteurs des
  nœuds de panne.
• Le faux entrait travaille à la compression,
  tandis-que lentrait travaille généralement à la
  traction.
• Le faux entrait sapparente plus à une
  contrefiche quà une entrait.
• Le poinçon sert de soutien au faux entrait et cas
  le comble nest pas habitable, il peut être
  prolongé jusquà lentrait.
• Dans ce type de ferme il est important de veiller
  à ce que les arbalétriers soient dune seule
  pièce.

4
Types de charpente
4/
FERME A entrait retroussé, arbalétrier
continu Les fermes ont pour inconvénient de
rendre la circulation difficile à lintérieur des
combles, les poinçons, contrefiches formant des
obstacles. Les fermes dites à entrait retroussé
permettent de rendre les combles habitables. Ce
principe permet donc délever ou retrousser
lentrait à 2 ou 2,5 mètres au dessus du sol de
létage. Les fermes avec entrait retroussé
peuvent être soit à arbalétrier continu, soit
arbalétrier interrompu.
Ferme avec entrait retroussé a deux pannes, avec
pied de ferme sur blochets et sur semelles.
Ferme avec entrait retroussé a deux pannes, avec
pied de ferme sur semelles.

• Dans lexemple ci-dessous, la conception est la
  suivante
• Dans le cas dun arbalétrier continu, il est
  prolongé jusquau blochet dans lequel il vient
  sassemble.
• Le système ainsi formé est triangulé, ce qui
  permet de supprimer les aisseliers.
• Lentrait est constitué par deux moises qui
  saisissent lassemblage à la rencontre des
  jambes de forces et des arbalétriers.
• Portée moyenne avec une panne est de 6 à 8
  mètres, et jusquà 10 mètres avec deux pannes.
• Ce type de ferme est couramment employé dans
  les régions de montagne.

5
Types de charpente
5/

• Panneau isolant
• Contre-chevrons
• Chevrons
• Panne faîtière
• Panne passante
• Entrait retroussé
• Échantignolle
• Blochets
• Arbalétriers
• Pannes sablières

• FERME
• A entrait retroussé, arbalétrier interrompu
• Lorsque arbalétrier interrompu, lentrait est
  supporté par deux jambes de force qui
  sencastrent à la base dans les poutres du
  plancher
• Dans lexemple ci-dessous, la conception est la
  suivante
• Des blochets relient les sablières aux jambes de
  force.
• Les aisseliers triangulent la jambe de force
  ainsi que lentrait, permettant la reprise des
  forces exercées sur les arbalétriers.
• Il nest possible dutiliser cette ferme que si
  la pente du toit est dau moins 30 degrés.
• Pour des angles inférieurs, les assemblages
  de pièces de bois sont trop inclinées, et
  difficiles à réaliser.
• La jambe de force peut venir aussi sencastrer
  dans un corbeau en pierre ou maçonné.

6
Types de charpente
6/

• FERME
• Dite à la Mansard (François Mansard)
• La ferme à la Mansard est une ferme avec une
  entrait retroussé, un arbalétrier
  interrompu qui permet de dégager un grand volume
  habitable.
• Ce type de ferme voit son origine au XV siècle
  sous Louis XIII, lorsque larchitecte François
  Mansard (1598 - 1666) créa un style national
  nouveau. Le comble dit à la Mansard est présent
  sur tout les grands bâtiments nationaux, châteaux
  , maisons bourgeoises associant par la même
  occasion une image dune certaine noblesse.
• Principes de cette ferme
• Elle est constituée de deux rampants différents,
  lun , situé en partie supérieure de la pente
  faible est appelé , lautre très pentu, proche
  de la verticale, se nomme .
• La brisure doit se trouver à une hauteur dau
  moins 2,20 m pour que la mansarde soit habitable.
• Composition et constitution
• La ferme se compose dun poinçon, arbalétrier de
  terrasson, dune entrait moisé, de contrefiches,
  de jambe de force renforcés par des aisseliers.
• Les murs peuvent être soit arasés au niveau de la
  dalle, soit au niveau des combles, soit
  surélevés.
• Si les murs sont arasés, les sablières de brisis
  portent sur les solives ou la dalle.
• Si les murs sont surélevés, les sablières de
  brisis sont scellées sur larase du mur.
