Pr

1

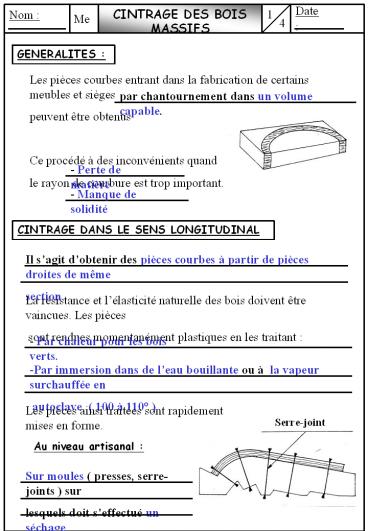

GENERALITES
Les pièces courbes entrant dans la fabrication de
certains meubles et sièges peuvent être
obtenus Ce procédé à des inconvénients quand le
rayon de courbure est trop important.
par chantournement dans un volume capable.
- Perte de matière
- Manque de solidité
CINTRAGE DANS LE SENS LONGITUDINAL
Il sagit dobtenir des pièces courbes à partir
de pièces droites de même section
La résistance et lélasticité naturelle des bois
doivent être vaincues. Les pièces sont rendues
momentanément plastiques en les traitant
- Par chaleur pour les bois verts.

• Par immersion dans de leau bouillante ou à la
  vapeur surchauffée en
• autoclave ( 100 à 110 )

Les pièces ainsi traitées sont rapidement mises
en forme.
Serre-joint
Au niveau artisanal
Sur moules ( presses, serre-joints ) sur
lesquels doit seffectué un séchage complet.
2
Au niveau industriel
Par presse hydraulique à haute fréquence, ce qui
permet un séchage rapide ( 3 à 15 min suivant
lépaisseur du bois ).
Cintre régulier
Cintre irrégulier
Conditions de réussite
Bois compatibles, durs, se prêtant bien au
cintrage ( hêtre, noyer, merisier, frêne, chêne,
érable ) de fil et sans nœud.
Maintien des fibres soumises à lextension par un
feuillard pour les pièces dont lépaisseur est
supérieure au 1/30 du rayon.
Serrage longitudinal modéré
Feuillard de 2 mm
Forme en acier
3
Cas particuliers
Si la pièce peut supporter un affaiblissement de
sa force elle peut être sectionnée
partiellement
Remarque
Une pièce de bois cintrée possède trois zones de
fibres qui travaillent
La première
En compression dans sa partie concave
La deuxième
En traction dans sa partie convexe
La troisième
Située entre les deux précédentes, est faite de
fibres neutres qui ne changent pas de longueur.
FLEXION STATIQUE
Fibres comprimées
Fibres neutres
Fibres tendues
Les essences résineuses se cintrent mal. Les
trachéides du bois dété à parois épaisses
écrasent celles du bois de printemps à parois
plus minces
4
CINTRAGE DANS LE SENS TRANSVERSAL
Les panneaux massifs à inclure dans un bâti sont
mis en forme par la chaleur
Le côté voulu convexe est mouillé à leau chaude
tandis que le côté concave est exposé à la
chaleur.
Le séchage se fait dans le bâti, toute
déformation est ainsi évitée.
Nota
Les panneaux doivent être de qualité et jointés
avec des colles
thermodurcissables
Eau chaude
Chaleur
5
GENERALITES
Les pièces courbes entrant dans la fabrication de
certains meubles et sièges peuvent être
obtenus Ce procédé à des inconvénients quand le
rayon de courbure est trop important.
CINTRAGE DANS LE SENS LONGITUDINAL
La résistance et lélasticité naturelle des bois
doivent être vaincues. Les pièces sont rendues
momentanément plastiques en les traitant
Les pièces ainsi traitées sont rapidement mises
en forme.
Au niveau artisanal
6
Au niveau industriel
Cintre régulier
Cintre irrégulier
Conditions de réussite
Maintien des fibres soumises à lextension par un
feuillard pour les pièces dont lépaisseur est
supérieure au 1/30 du rayon.
7
Cas particuliers
Remarque
Une pièce de bois cintrée possède trois zones de
fibres qui travaillent
La première
La deuxième
La troisième
FLEXION STATIQUE
Les essences résineuses se cintrent mal. Les
trachéides du bois dété à parois épaisses
écrasent celles du bois de printemps à parois
plus minces
8
CINTRAGE DANS LE SENS TRANSVERSAL
Les panneaux massifs à inclure dans un bâti sont
mis en forme par la chaleur
Nota
Les panneaux doivent être de qualité et jointés
avec des colles
9
