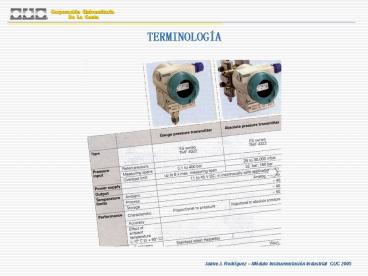

TERMINOLOGÍA
2
RANGO NOMINAL
Región dentro de los límites en los cuales una
cantidad es medida, recibida o transmitida y
expresada por lo valores inferior y superior de
la escala del instrumento.
3
INTERVALO DE MEDIDA (SPAN)
Diferencia algebraica entre los límites superior
e inferior del rango nominal del instrumento.
4
TIEMPO DE RESPUESTA
Es la cantidad de tiempo requerido por un
sensor para que responda completamente a los
cambios de una entrada. El tiempo de respuesta
de un lazo de control es la combinación de los
tiempos de respuesta de todas sus partes,
incluyendo el sensor.
5
PRECISIÓN
Es la reproductividad con la cual medidas
sucesivas de la misma variable pueden ser
realizadas bajo condiciones idénticas.
6
EXACTITUD (ACCURACY)
Grado de conformidad del valor medido a un valor
aceptado como estándar o la cercanía de la
lectura o indicación de un sensor al valor actual
o la cantidad que está siendo medida.
7
RANGO DE EXACTITUD
Un número que define un límite de error
que no deberá excederse bajo las condiciones
de operación de referencia. Puede incluir
los efectos combinados de histéresis, linealidad
y repetibilidad.
8
UNIDADES DE EXACTITUD

• Puede ser expresada en
• En términos de la variable medida Por ejemplo
  /- 1C,
• Porcentaje del span. Por ejemplo /- 0.5 del
  span.
• c. Porcentaje del valor máximo Por ejemplo /-
  0,2 de 300 PSI.
• d. Porcentaje de la longitud de la escala.
• e. Porcentaje de la lectura actual.

9
COEFICIENTE DE TEMPERATURA
La cantidad de desplazamiento que puede resultar
de un cambio de la temperatura ambiente de 1C y
expresado en porcentaje de full escala.
10
BANDA MUERTA
El rango a través del cual una entrada puede ser
variada sin causar una respuesta medible. La
banda muerta usualmente es expresada en
porcentaje del intervalo de medida (Span).
11
TIEMPO MUERTO
El intervalo entre la iniciación de un cambio en
la entrada y el comienzo de una respuesta
observable en el instrumento.
12
LINEALIDAD
Es la máxima desviación de un punto de
calibración respecto a la línea recta
especificada durante un ciclo de calibración. Es
expresada con /- X.X de la salida máxima del
instrumento
13
HISTERESIS
Es la máxima diferencia en la salida de algún
valor del rango especificado del instrumento,
cuando el valor se aproxima primero incrementando
y luego decrementando la magnitud medida.
14
REPETIBILIDAD
Capacidad de un instrumento para repetir las
lecturas de la salida cuando el mismo valor de la
variable es aplicado, consecutivamente bajo las
mismas condiciones y la misma dirección.
15
RANGO DE AJUSTE
Describe la relación entre el rango
nominal y la mínima cantidad que puede ser
medida con la precisión especificada por el
fabricante.
16
TURNDOWN
Se define como la relación entre el valor máximo
y mínimo que puede tomar el span del instrumento
.
17
SENSIBILIDAD
Es el mas pequeño cambio en el valor actual de la
magnitud medida que pueda producir un cambio
perceptible en un instrumento indicador,
registrador, etc.
18
ESTABILIDAD
Es la habilidad de un transductor para
mantener sus características de desempeño por un
periodo de tiempo relativamente largo. Es
expresado en porcentaje de full escala por un
periodo de tiempo dado en meses.
19
EFECTO DE TEMPERATURA
Puede provocar un error en el desempeño
del instrumento por cambios en el proceso o en
la temperatura ambiente. Generalmente la
temperatura del proceso es estable mientras
que la temperatura ambiente cambia. Por eso
no siempre es fácil determinar las causas del
error por efecto de la temperatura.
20
EFECTO DE LA PRESIÓN ESTÁTICA
Es el efecto de la presión de la línea aplicada
tanto al lado de baja como al lado de alta
presión en un transmisor. Este involucra tanto
errores de Cero (Z) y Span (S).
21
ERROR
Diferencia algebraica entre la indicación y el
valor real de la señal medida
ERROR ESTÁTICO
Diferencia que presenta el instrumento
respecto al valor verdadero, cuando se
mantienen constantes las condiciones del proceso
ERROR DINÁMICO
Se produce debido a la variación de las
condiciones del proceso como velocidad del
fluido, temperatura, presión, viscosidad, etc
22
ERRORES DE CALIBRACIÓN
ERROR DE CERO
23
ERRORES DE CALIBRACIÓN
ERROR DE MULTIPLICACIÓN
24
ERRORES DE CALIBRACIÓN
ERROR DE ANGULARIDAD
25
ERRORES DE CALIBRACIÓN
ERROR DE PARALELAJE
