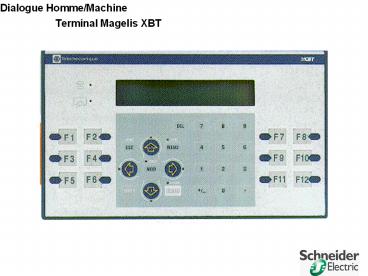

Dialogue Homme/Machine Terminal Magelis XBT
2
Terminal Magelis XBT- P Présentation du pupitre
3
Terminal Magelis XBT- P Les touches systèmes
9 touches systèmes
4
Terminal Magelis XBT- P Les touches numériques
13 touches numériques
5
Terminal Magelis XBT- P Les touches fonctions

• 12 touches fonction configurables en
• impulsion,
• pousser/pousser,
• accès à une page nommée

6
Terminal Magelis XBT- P Les Voyants état
Etat de la communication
Prise en compte des appuis touches
7
Terminal Magelis XBT- P Affichage d une page
Affichage sur 2 lignes de 20 caractères
8
Dialogue entre l automate et le terminal
Données d état émises par le terminal et à
destination de l automate
Données de commande émises par l automate et à
destination du terminal
Données associées aux champs
9
Données de commande émises par l automate
Commande de mise à l heure de l horodateur Verr
ouillage des touches Commande dimpression Affic
hage dune page alarme Commande deffacement de
lhistorique Demande de saisie dun champ
variable Affichage dune page application Comman
de des voyants associés aux touches fonction
10
Données d état émises par le terminal
Le statut du terminal Limage des touches du
clavier Le Nde la page affichée Le taux
doccupation de lhistorique en La
surveillance de la communication Le N du
dernier champ en saisie Le N de la dernière
alarme prise en compte Létat horodateur
11
Données associées aux champs
Variables visualisées par le terminal Variables
saisies ou modifiées à partir du terminal
12
Eléments de la table de dialogue à choisir pour
l application
Terminal Magelis XBT- P 021010 Table de dialogue
13
Terminal Magelis XBT- P 021010 Configuration
table dialogue (application Habilis)
Echange de données
Zone mémoire automate à prévoir!
14
Terminal Magelis XBT- P Verrouillage des touches
fonctions MW106
15
Terminal Magelis XBT- P Verrouillage des touches
fonctions MW106
MW106 0000 0000 0001 1000
16
Terminal Magelis XBT- P Image des touches
fonction statique MW100
17
Terminal Magelis XBT- P Image des touches
fonction statique MW100
MW100 0000 0000 1000 0000
18
Terminal Magelis XBT- P Allumage Dels touches
fonction
19
Terminal Magelis XBT- P Visualisation des
données issues de l automatisme

• CHAMPS ASSOCIES A UNE PAGE
• De type lecture ou lecture/écriture
• Données sur bit, mots simples,
• mots doubles, chaîne de caractères.
• Valeurs en binaire, décimal, héxadécimal,
• ASCII
