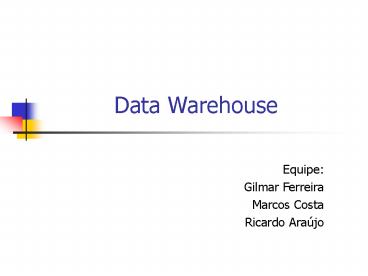

Data Warehouse

1
Data Warehouse

• Equipe
• Gilmar Ferreira
• Marcos Costa
• Ricardo Araújo

2
O Cenário

• Corporações
• Necessitam de decisões rápidas e precisas
• Reação rápida a mudanças do ambiente
• Obtenção de vantagem competitiva

3
O Cenário

• Dados
• Disponíveis em sistemas não integrados
• Espalhados em múltiplas e independentes
  plataformas
• Dificuldade de análise

4
Conceitos

• Processamento Operacional (OLTP)
• Funcionalidades do negócio
• Processamento de transações inserção,
  atualização, consulta e deleção
• Reflete valor corrente, não-redundante e
  atualizável
• Altamente voláteis
• Modelagem E/R

5
Conceitos

• Processamento Analítico (OLAP)
• Suporte à tomada de decisão
• Dados históricos, não voláteis, ready-only
• Integram informações de diversos sistemas
  operacionais
• Permitem identificações de perfis, tendências e
  padrões

6
Conceitos

• Processamento Analítico (OLAP)
• Redundância de dados aceita
• Alto desempenho na recuperação de dados versus
  economia de espaço
• Banco de Dados Multidimensional

7
Conceitos

• OLTP X OLAP

8
Conceitos

• MOLAP
• Banco de dados multidimensional
• Conjunto de interfaces, aplicações e banco de
  dados
• Tecnologia proprietária
• Dados armazenados em cubo de n dimensões
• Alta performace

9
Conceitos

• ROLAP
• Conjunto de interfaces e aplicações que dá ao BD
  relacional características dimensionais
• HOLAP
• Combina as tecnologias MOLAP E ROLAP
• Objetivo combinar as melhores características de
  ambas

10
Conceitos

• Sistema de Apoio à Decisão (SAD)
• Realizam processamento analítico
• Provêem as informações necessárias ao usuário
• Permitem análise de situações e tomada de
  decisões
• Necessidades estratégicas e táticas

11
Data Warehouse

• Data WareHouse
• SAD
• Fornece informações para auxiliar a tomada de
  decisões estratégicas
• Une, de forma organizada, informações espalhadas
  em diversas fontes

12
Definição de DW

• Data WareHouse
• Inmon Data Warehouse é uma coleção de dados
  orientados à assunto, integrada, dinâmica e
  não-volátil, para o suporte a decisões de
  gerenciamento
• Kimball Data Warehouse é a fonte de dados de
  consulta do empreendimento

13
Data Mart

• Data Mart
• Subconjunto lógico do DW
• Projetado para representar uma função particular
  do negócio
• Rapidamente implementável e de baixo custo
• Controle local, em vez de centralizado
• Redução do tempo de resposta a consultas

14
Data Mart

• Problemas
• Pode acarretar a fragmentação de dados da
  organização
• Solução
• Deve haver planejamento para futura integração
  com um DW único de toda empresa
• Construção de um DW na forma de DM distribuídos
  em unidades individuais

15
ODS Operational Data Store

• ODS
• Usados para decisões a curto prazo envolvendo
  aplicações de missão crítica
• Trabalha diretamente com sistemas legados
• Dados mais antigos podem ser movidos e
  sumarizados para o DW

16
Modelagem Processamento Analítico

• Problemas da Modelagem E/R
• Redução de visão global do negócio para grandes
  modelos
• Não tem alto desempenho na recuperação de dados
  (principalmente joins)
• Para cada variação na estrutura do modelo, há
  necessidade de reescrever e ajustar as
  implementações

17
Modelagem Processamento Analítico

• Modelagem Dimensional
• Específica para processamento analítico
• Apresentação de dados padronizada, intuitiva e
  que permite alto desempenho de acesso
• Dois tipo de tabelas Fato e dimensão.
• Chave primária simples da tabela dimensão
  corresponde à chave estrangeira de fato (Esquema
  estrela)

18
O ambiente de um DW

• Arquitetura resumida de DW

19
Características básicas


• Orientado por tema
• Integrado
• Não-volátil
• Variante no tempo
• Dados sumarizados
• Metadados
• Dados oriundos de fontes internas e/ou externas


20
Orientado por temas

• Refere-se ao fato do DW armazenar informações
  sobre temas específicos importantes para o
  negócio da empresa
• Exemplos produtos, atividades, contas, clientes,
  etc.
• O ambiente operacional é organizado por
  aplicações funcionais
• Exemplo, em uma organização bancária, estas
  aplicações incluem empréstimos, investimentos e
  seguros.

21
Integrado

• Refere-se à consistência de nomes das unidades
  das variáveis
• Dados foram transformados até um estado uniforme
• Por exemplo, todas as medidas (cm,
  polegadas,jardas) são convertidas para metros.

22
Não volátil

• Permite o "load-and-access
• Os dados após serem extraídos, transformados e
  transportados para o DW estão disponíveis aos
  usuários somente para consulta

23
Variante no tempo

• Os DW armazenam dados por um período de tempo de
  5 a 10 anos
• Refere-se a algum momento específico
• não é atualizável
• No DW haverá sempre uma tabela dimensão ou fato,
  cuja estrutura registrará o elemento tempo

24
Metadados

• Dados sobre dados INMON
• Provêm informações sobre a estrutura de dados e
  as relações entre estas dentro ou entre bancos de
  dados
• São todas as informações do ambiente do DW que
  não são seus próprios dados Kimball

25
Granularidade

• É o nível de detalhes dentro do banco de dados do
  DW
• Quanto menor a granularidade, maior o nível de
  detalhes e, conseqüentemente, maior o volume de
  dados armazenado
• Exemplo, Registro de Vendas de uma rede de
  supermercados
• diária sumarização de vendas e carga diária no
  Banco de Dados
• mensal sumarização de dados e carga a cada 30
  dias no Banco de Dados

26
Agregação

• São registros sumarizados logicamente redundantes
  com os dados básicos do DW
• Finalidades
• melhorar o tempo de reposta as consultas
• reduzir o tempo de processamento
• reduzir espaço de armazenamento

27
Modelagem dimensional

• Hipercubo, onde cada célula contém um valor a
  partir dos lados desse cubo que definem as
  dimensões

valor
28
Modelagem dimensional

• Representação voltada para processamento
  analítico. Intuitividade para o decisor
• Suporte de tecnologias MOLAP, ROLAP ou HOLAP
• Dois tipos principais de estruturas ou esquemas
  estrela (star schema) ou floco de neve (snowflake
  schema)

29
Modelagem dimensional

• Tabelas fatos
• Contêm as medições numéricas do negócio
• Exemplo unidades_vendidas, custo_dolar
• Grande quantidade de dados
• Chave primária composta por FKs
• Atributos numéricos e valorados

30
Modelagem dimensional

• Tabelas dimensão
• Contém dados descritivos do negócio
• Chave primária simples
• Pequena quantidade de informações se comparadas
  com as tabelas fato
• Modelos reais contêm entre 4 e 15 dimensões
• Modelos com mais de 20 dimensões devem ser melhor
  estudados

31
Esquema estrela

• Este esquema é chamado de estrela, por
  apresentar a tabela de fatos "dominante" no
  centro do esquema e as tabelas de dimensões nas
  extremidades.

32
Esquema estrela

• Permite projetar o BD da forma como o usuário
  pensa em usá-lo analiticamente
• Limitações
• Tabela dimensional possui uma quantidade muito
  grande de atributos
• Soluções
• Múltiplas tabelas de fatos
• Tabelas associativas
• Tabelas externas

33
Esquema estrela

• Múltiplas tabelas de fato

34
Esquema estrela

• Tabelas associativas

35
Esquema estrela

• Tabelas externas

36
Esquema floco de neve

• Extensão esquema estrela onde cada uma das
  "pontas" da estrela passa a ser o centro de
  outras estrelas

37
Integração de Data Marts e DW

• Possível através do conceito de Data Warehouse
  bus
• Esquema geral e padronizado de tabelas dimensão e
  fato
• Permite desenvolvimento evolucionário

38
Topologias de DWs

• Centralizada
• Único Banco de Dados Físico
• usados onde existe uma necessidade comum de
  informações.
• Data Warehouse e Data Marts
• ligação de vários DM a um DW
• Usuário pode pode acessar os DM (gerente de
  departamento) ou acessar o DW para obter
  informações globais da organização

39
Topologias de DWs

• Distribuída
• Vários DW interligados através de uma rede com
  forte suporte a processamento distribuído
• Usuário pode conectar-se a qualquer DW
• Apresenta problemas de desempenho
• Será muito utilizada para dar suporte às
  aplicações para Web.

40
Topologias de DWs

• Desenvolvimento estratégico
• Desenvolvimento botton-up de Data Marts
• Desenvolvimento top-down de dados
• Possibilita criação de Sistemas flexíveis e
  escaláveis

41
Arquitetura de um DW

• Arquitetura de Dados
• Uma camada (one tier)
• Dados armazenados uma única vez
• Duas camadas (two tier)
• Dados operacionais e analíticos separados em
  camadas distintas
• Três camadas (three tier)
• Transformação de dados não é executada em um
  único passo

42
Arquitetura de Dados do DW

• Uma camada

43
Arquitetura de Dados do DW

• Duas camadas

44
Arquitetura de Dados do DW

• Três camadas

45
Arquitetura de um DW

• Arquitetura de Acesso aos Dados
• Duas camadas
• Acesso direto ao DW e Metadados
• Três camadas (ROLAP)
• Servidor de aplicações
• Três camadas (MOLAP)
• Servidor de aplicações Cubo OLAP

46
Arquitetura de Acesso aos Dados do DW

• Duas camadas

47
Arquitetura de Acesso aos Dados do DW

• Três camadas

48
Arquitetura de Acesso aos Dados do DW

• Três camadas

49
Arquitetura de um DW

• Arquitetura Funcional
• Plano geral do que se deseja do Data Warehouse
• Descreve o fluxo de dados em todas as etapas
• Especifica técnicas e ferramentas necessárias

50
Arquitetura Funcional do DW
51
Arquitetura Funcional do DW

• Componentes da Área Interna
• Sistemas Fontes
• Sistemas operacionais internos fontes externas
• Área de Organização de Dados
• Lugar onde os valores a serem adicionados são
  tratados (Motor do DW)
• Servidor de Apresentação
• Compartilhado entre as Áreas
• Componentes
• Data Marts com dados agregados
• Data Marts com dados atômicos
• Data Warehouse Bus
• Catálogo de Metadados

52
Arquitetura Funcional do DW

• Serviços da Área Interna
• Extração
• Carga incremental
• Baseado em transações
• Carga completa
• Transformação de dados
• Integração
• Limpeza
• Conversão de tipos
• Combinação
• Agregação
• etc.

53
Arquitetura Funcional do DW

• Serviços da Área Interna (cont)
• Carga de Dados
• Suporte para múltiplos destinos
• Otimização do processo de carga
• Controle de Dados organizados
• Definição e Agendamento de trabalhos
• Monitoramento
• Arquivo de log
• Manipulação de exceções
• Manipulação de erros
• Notificação

54
Arquitetura Funcional do DW

• Gerenciamento de recursos da Área Interna
• Backup e Recovery
• Archive e Retrieval
• Metadados da Área Interna
• Dos sistemas fonte
• Das especificações da fonte
• Das informações descritivas da fonte
• Dos processos de informação

55
Arquitetura Funcional do DW

• Metadados da Área Interna (cont)
• Da área de organização de dados
• Das informações de aquisição de dados
• Do gerenciamento das tabelas dimensão
• Das transformações e agregações
• De auditorias, logs de trabalho e documentação
• Do banco de dados

56
Arquitetura Funcional do DW

• Componentes da Área Externa
• Servidor de apresentação
• Dados disponibilizados para usuário final
• Ferramenta de acesso aos dados
• Consultas ad hoc (utilização de cache)
• Drill down, Drill up ou roll up, Slice e Dice
• Ferramenta geradora de relatórios
• Relatórios padronizados (utilização de cache)
• Modelos de aplicações
• Data Mining
• Sistemas após o DW
• Sistemas de geração de relatórios orientados a
  transações (ex. Sistema de previsão de demanda)

57
Arquitetura Funcional do DW

• Serviços da Área Externa
• Warehouse browsing
• Ligados ao cadastro de metadados
• Serviços de acesso e segurança
• Autenticação e autorização
• Serviços de monitoramento de atividades
• Centrados sobre
• Desempenho, suporte ao usuário, marketing e
  planejamento

58
Arquitetura Funcional do DW

• Serviços da Área Externa (cont)
• Serviços de gerenciamento de consultas
• Simplificação do conteúdo
• Reformulação da consulta
• Redirecionamento de consulta
• Consciência de agregados
• Serviços de padronização de relatórios
• Permitir criação de relatórios em formatos
  pré-definidos

59
Arquitetura Funcional do DW

• Metadados da Área Externa
• Descrição das colunas, tabelas e agrupamentos
• Consultas pré-formuladas
• Perfis de privilégio de usuários
• Mapas de acessos à tabelas, visões, relatórios e
  dados
• Documentação para Usuário Final

60
Arquitetura Funcional do DW

• Tendências Futuras
• Área Interna
• Sistema de participação de fonte ativa
• Envio de dados
• Sistemas orientados a objetos
• Área Externa
• Autenticação e autorização
• Centralização dos serviços de acesso
• Acesso a clientes baseados na Web

61
Ferramentas

• DBMINER
• Procura integrar tecnologias de DW e Data Mining
• Banco de dados analítico MOLAP
• Importa um conjunto de tabelas provenientes de
  BDRs como MS SQL Server, MS Acess, Oracle ou Text
  Files
• Possui wizard para montar Data Mart

62
Ferramentas

• MS SQL Server
• Conjunto de Aplicativos da Microsoft
• Banco de dados relacional, ferramentas OLAP e MS
  English Query
• Torna possível implementação de sistemas de
  suporte à decisão ROLAP, MOLAP, OLAP
• Serviços de importação, extração, transformação,
  validação e limpeza de dados heterogêneos
• Serviços de gerenciamento e ferramentas voltadas
  para o usuário final

63
Conclusões

• Data Warehousing integra grandes volumes de dados
  originados em sistemas separados
• Necessitam de grande esforço para seu
  desenvolvimento
• Torna possível a descoberta de conhecimento
  escondido nos dados
• Útil para organizações que precisem tomar
  decisões estratégicas de risco e que necessitem
  se posicionar de forma vantajosa

64
Conclusões

• Desenvolvimento de servidores de BD paralelos
  poderá viabilizar o suporte a Data Warehouses
  cada vez maiores
• Tratará dados multimídia
• Data WareHouse deverá também ser viabilizado na
  Internet
