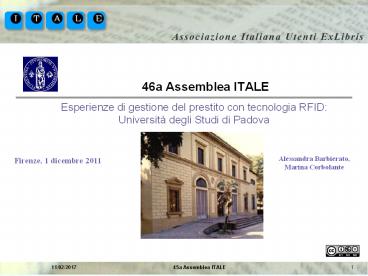

46a Assemblea ITALE

1
46a Assemblea ITALE
Esperienze di gestione del prestito con
tecnologia RFID Università degli Studi di Padova
Alessandra Barbierato, Marina Corbolante
Firenze, 1 dicembre 2011
11/02/2017
45a Assemblea ITALE
2
Agenda

• Cosè RFID
• Configurazioni in Aleph
• Costi e criticità del servizio
• Linizializzazione dei tag
• La postazione di autoprestito alla Biblioteca del
  Dip. di Fisica
• La postazione Staff
• Personalizzazioni e statistiche

11/02/2017
45a Assemblea ITALE
3
Cosè RFID - 1

• RFID è lacronimo di Radio Frequency
  IDentification
• è una tecnologia per rilevare a distanza e
  identificare contenuti informativi (riferiti a
  persone, animali, oggetti) tramite onde radio
• è costituito da due micro dispositivi che
  comunicano tra loro senza fili, scambiandosi
  informazioni

4
Cosè RFID - 2

• il tag o etichetta un microchip, cioè una
  memoria dati, con un circuito radio e una piccola
  antenna che capta / manda una radiofrequenza
• un lettore di RFID fisso o portatile che, oltre
  al circuito radio e allantenna, deve avere la
  capacità di gestire i dati, quindi è provvisto di
  un microprocessore e di unalimentazione

5
Cosè RFID - 3

• Il telepass altro non è che un tag RFID, più
  complesso di quello che apponiamo sui libri ha
  unalimentazione autonoma che garantisce un
  raggio di azione di 100 metri

6
Vantaggi di RFID

• velocizza tutte le operazioni (riduzione dei
  tempi di attesa)
• i tag hanno un tempo di identificazione e
  verifica di decimi/centesimi di secondo
• è possibile la lettura contemporanea di più
  codici
• sono possibili diverse distanze di lettura, in
  funzione delle esigenze (con frequenze e tag
  diversi)
• consente la riscrittura dei contenuti (i tag sono
  riscrivibili)
• richiede un limitato intervento degli operatori
• i tag sono resistenti in ambienti ostili
• è possibile lapplicazione di metodi di
  autenticazione e crittografia
• garantisce una maggiore affidabilità e resistenza
  alla contraffazione (ad es. rispetto al barcode
  che è fotocopiabile)

7
RFID in biblioteca

• RFID viene adottato in biblioteca per
• la gestione del prestito (sia assistito che
  self-service)
• la gestione degli scaffali (libri fuori posto e
  controllo inventari)
• il controllo degli accessi (barriere
  anti-taccheggio e conta persone integrato)...
• i tag RFID si trovano sul mercato presso diversi
  fornitori e vanno tutti bene
• luso del codice a barre (letto da una penna
  scanner che trasforma la combinazione di barre in
  numero) continua a essere utile, se i documenti
  circolano in tutto il sistema bibliotecario
• un documento o una tessera RFID non può far
  suonare altri antifurti nei negozi

8
RFID gestione integrata in biblioteca
9
Standard - 1

• ISO 28560 (RFID in libraries - 2011)
  standardizza il modello di dati immessi nel
  microchip
• ha sostituito il Danish Data Model, mettendo così
  fine alla babele sui data model per tag in
  biblioteca prende molto dal Danish e lo rende
  ufficiale
• definisce i dati obbligatori e opzionali
  allinterno dei tag
• ISO 15693
• riguarda le vicinity card
• si riferisce alla comunicazione tra il tag e il
  lettore descrive le caratteristiche del chip e
  linterfaccia di comunicazione
• opera sulla frequenza 13,56 MHz e offre una
  distanza di lettura di 1 1,5 metri

10
Standard - 2

• agli albori di questa tecnologia, gli ILS non
  erano in grado di parlare con le periferiche RFID
  e quindi di leggere e scrivere sui tag
• nel 1993 3M sviluppò il metodo SIP (Standard
  Interchange Protocol) che consentiva agli
  sviluppatori di aprire i loro gestionali alle
  periferiche RFID
• nel 1997 SIP è diventato SIP2, lo standard de
  facto per lautoprestito
• 3M intanto sta sviluppando SIP3
• in realtà oggi SIP2 è già un metodo sorpassato
  NCIP (NISO Circulation Interchange Protocol -
  z39.83) è il candidato a sostituirlo

11
RFID a Padova

• indagine di mercato
• nel 2006 sono state consultate quattro ditte
• Bibliotheca era lunica azienda, tra quelle
  valutate (con lolandese NEDAP), a garantire la
  totale integrazione con Aleph
• il loro gate antitaccheggio conteggia i documenti
  che dovessero uscire senza la preventiva
  disattivazione del sistema EAS
• attuali postazioni a Padova (tutte con la ditta
  Bibliotheca)
• 5 postazioni autoprestito staff Fisica,
  Ingegneria dellInformazione, Geoscienze,
  Francese, Scienza Politiche
• 7 postazioni solo staff (prestito assistito)
  Ingegneria Centrale, Ingegneria Meccanica,
  Agraria, Matematica, Teatro e Spettacolo,
  Consorzio di Rovigo, Scienze Farmaceutiche

12
Precauzioni logistica e privacy

• Logistica
• varchi distanza di 1 m. luno dallaltro e di
  2,5 m. dalla postazione staff
• distanza di 1 m. dalla postazione staff alla
  postazione di autoprestito
• niente pareti o pannelli metallici o quadri
  elettrici nelle vicinanze
• Privacy
• il tag può contenere informazioni sensibili o che
  comunque possono essere utilizzate in altri
  contesti, rendendolo potenzialmente pericoloso
  per la privacy
• nel caso di Padova, non si ravvisano
  problematiche legate alla privacy, poiché non
  rimane traccia nel tag dei prestiti effettuati

13
Configurazioni - 1) Postazioni staff

• Server
• tab_rfid definisce quali campi z30 espandere nel
  microchip
• tab_rfid_translate mette in relazione i media
  type con Z30-material
• ovviamente ogni IP va in server_ip_allowed e
  tab_attr_sublibrary
• Client
• alephcom/tab/alephcom.ini
• RfidMedia
• VendorBibliotheca
• circ/tab/circ.ini, catalog/tab/catalog.ini,
  acq/tab/acq.ini
• RfidMedia
• ActivateReaderY
• SuccessMessageY
• mettere in circ/bin e catalog/bin alcuni file di
  BiblioChip
• BiblioChip.dll, BiblioChip.ini
• FeCom.dll. FeIsc.dll, FeUsb.dll

14
Configurazioni - 2) Autoprestito

• alephe/proc/sip2_server
• alephe/aleph_start
• alephe/aleph_startup
• xxx50/tab/tab_sip2.conf
• xxx50/tab/tab_sip2_translate
• xxx50/tab/tab_check_circ
• lIP della macchina di autoprestito va inserito
  in
• server_ip_allowed
• tab_attr_sublibrary

15
Costi del servizio

• hardware
• varchi
• postazioni staff
• macchina di autoprestito
• tag
• eventualmente lettore d'inventario e docking
  station
• software
• sw di Bibliotheca per varchi, postazioni staff,
  macchine di autoprestito
• installazione gg/uomo e assistenza in caso di
  malfunzionamenti
• licenze Ex Libris SIP2 per lautoprestito
• integrazione col Aleph (configurazioni dei client
  e del server SIP2)
• costi organizzativi
• volontario per linizializzazione dei tag (o un
  addetto della ditta)
• obsolescenza di hw e sw (meglio il leasing?)

16
Criticità 1) Postazioni staff

• lantitaccheggio non è del tutto efficace perché
• basta passare il volume sopra le porte
• oppure attraversare le porte col libro piatto in
  orizzontale
• se le porte, essendo unuscita di sicurezza, sono
  messe a una notevole distanza luna dallaltra,
  restano 10 cm. al centro non coperti dallantenna
• la vulnerabilità dei tag, cioè
• la possibilità di mascherare il segnale (con
  carta stagnola) nei libri con le copertine
  argentate il microchip non funziona
• la possibilità di rimuovere il tag
• talvolta se cè un altro libro vicino, il sistema
  si confonde e dà in prestito il libro sbagliato

17
Criticità 2) Autoprestito

• In fase di restituzione,
• non rileva la presenza di prenotazioni
• non si sa come trattare le penali
• sia le transazioni di cassa, nel caso di libri
  sollecitati via SMS
• sia la sospensione dellutente dal prestito
  (blocco locale)
• In fase di rinnovo, rileva la presenza di
  prenotazioni (la macchina blocca il rinnovo, se
  il libro è prenotato) ma dà un messaggio generico
  e poco chiaro
• Non gestisce i prestiti festivi e notturni

18
Inizializzazione dei tag

• Applicazione dei tag al materiale con codice a
  barre
• un software fornito dallazienda permette di
  trasferire velocemente il codice a barre
  dalletichetta cartacea al tag
• si può lavorare a scaffale con un carrello
  attrezzato (non sono richieste competenze
  particolari)
• Applicazione dei tag al materiale privo di codice
  a barre
• è necessario stampare un file topografico da
  Aleph
• si deve verificare la correttezza delle
  collocazioni a scaffale
• un software fornito dallazienda permette di
  trasferire i dati dal file topografico al tag
• si può lavorare a scaffale con un carrello
  attrezzato

19
Dove collocare i tag RFID nei libri?

• Il corretto posizionamento garantisce durabilità
  e conservazione dei tag. Garantisce inoltre il
  funzionamento del lettore portatile di
  inventario.
• L'area per l'apposizione del tag è la terza di
  copertina. La posizione è verticale (per i tag
  5x8 cm) a 3 cm dal taglio inferiore e 2 cm dalla
  cucitura interna, per evitare sia possibili
  interferenze con gli scaffali di metallo, sia
  piegature che potrebbero determinare la rottura
  dell'antenna di alluminio.

20
E se non è possibile rispettare le indicazioni?

• Nessun limite si riscontra nel posizionare i tag
  nella seconda di copertina o in altre pagine, la
  cosa importante è che scelta una posizione questa
  venga mantenuta per tutti i documenti della
  biblioteca.
• Anche i pochi casi in cui si è dovuto posizionare
  il tag orizzontalmente (es. in presenza di CD)
  non hanno dato alcun problema di lettura.

21
Come si inizializza un libro? (1)

• Si apre il programma che permette di trasferire
  le informazioni dal barcode al tag.
• Si appoggia il libro sul carrello attrezzato con
  antenna RFId e si legge il barcode con il
  lettore ottico

22
Come si inizializza un libro? (2)

• Si controlla che il codice che compare nel campo
  Item ID corrisponda al barcode. Nel caso
  contrario, si ripete loperazione.
• E anche possibile attivare solo lantitaccheggio
  con un software apposito.

23
Postazione di autoprestito (self-check)

• La postazione di autoprestito (self-check) è
  costituita da un computer con monitor
  touch-screen lettore RFId stampante componenti
  software specifici struttura di supporto per le
  apparecchiature.
• Funzioni principali
• Prestito, rinnovo e restituzione
• Stampa ricevute
• Statistiche esportabili

24
Fasi dellautoprestito
25
1.Autenticazione

• Le possibilità di autenticazione sono
• Banda magnetica letta da apposito lettore
  aggiunto
• Barcode letto da un dispositivo a laser.

26
Autenticazione con tessera sanitaria

• LUniversità di Padova ha scelto luso della
  tessera sanitaria perché
• La tessera sanitaria è posseduta da tutti
• Risolvere il problema delle nuove matricole a 7
  cifre
• Uso futuro di tessere con barcode contenente il
  codice fiscale
• Non modificare dopo poco tempo il sistema di
  autenticazione
• Abituare subito gli utenti a questa modalità
• Utenti di enti convenzionati (INFN)
• Utenti esterni.

27
Autenticazione con tessera Aleph

• Per utenti stranieri e per utenti non in possesso
  della tessera sanitaria
• si ricava il codice fiscale dal sito ufficiale
  http//www.codicefiscale.com,
• lo si inserisce nel profilo dellutente in Aleph
  (ID ulteriori gt campo ID02),
• si produce una tessera con barcode (Informazioni
  utente globale gt Lettera gt CARD appositamente
  configurata).

28
2.Riconoscimento del libro/dei libri

• Sullapposita area del piano è possibile
  appoggiare più libri, che vengono letti
  contemporaneamente.

29
3.Conferma del prestito

• E possibile configurare il self-check in modo
  che registri direttamente il prestito senza la
  conferma da parte dellutente.
• La conferma è utile nel caso in cui un utente si
  accorga di aver preso più libri di quanti ne
  abbia diritto, quindi può scegliere quali
  prendere effettivamente in prestito.

30
4.Stampa della ricevuta e del resoconto

• La ricevuta contiene la data di scadenza del
  prestito
• Il resoconto contiene tutti i prestiti attivi per
  lutente, le relative scadenze e le eventuali
  prenotazioni.

31
5.Fine delle operazioni di autoprestito

• Con il tasto Uscita si esce dal proprio profilo
  e si concludono le operazione di autoprestito.

32
Restituzione

• E possibile effettuare anche la restituzione, ma
  abbiamo scelto di non implementarla perché
• Non evidenzia eventuali prenotazioni, quindi
  bisognerebbe fare nuovamente la restituzione
  nella staff station
• Con biblioteca aperta 24 ore su 24 cè il
  problema di dove far lasciare i libri.

33
Postazione del personale / Staff station

• Installata su un pc del personale della
  biblioteca.
• Funzioni
• Restituzione dei libri
• Prestito di libri non inizializzati
• Prestito a utenti al momento senza tessera
• Smagnetizzazione e rimagnetizzazione dei tag
• (es. prestito ILL tag da apporre su altri
  oggetti)
• Inizializzazione dei nuovi acquisti dal modulo
• Catalogazione
• Monitoraggio dei tag che hanno fatto suonare
• i varchi (BiblioGateTracker).

34
Personalizzazione delle configurazioni (1)

• Dal file config.xml di BiblioSelfCheck per
• Traduzione dei messaggi e dei tasti
• Area informazioni compilata con il regolamento
  del prestito di Polo
• Compilazione delle ricevute con dati della
  biblioteca utili allutente nome della
  biblioteca, indirizzo, e-mail, orari.
• Sostituzione dello sfondo con le immagini delle
  fasi dellautoprestito.
• Ulteriore inserimento di un salvaschermo con le
  stesse immagini.

35
Personalizzazione delle configurazioni (2)

• Da Bibliocockpit, software installato su un
  server centrale al CAB che gestisce da remoto le
  attrezzature presenti nelle varie biblioteche
• Traduzione dei messaggi e dei tasti
• Area informazioni compilata con il regolamento
  del prestito di Polo
• Compilazione delle ricevute con dati della
  biblioteca utili allutente nome della
  biblioteca, indirizzo, e-mail, orari.

36
Personalizzazione delle configurazioni (2.1)

• Area delle informazioni

37
Personalizzazione delle configurazioni (2.2)

• Testo delle ricevute

38
Statistiche passaggi

• Passaggi degli utenti attraverso i varchi
• (BiblioGateTracker in Staff station)

39
Statistiche prestiti da Aleph

• Circolazione gt Servizi gt Report gt Report dei log
  della circolazione (cir21) ed estrarre i log
  delle transazioni effettuate tramite self-check
  per il proprio Polo.

40
Statistiche prestiti da Bibliocockpit
41
46a Assemblea ITALE

GRAZIE!
Firenze, 1 dicembre 2011
11/02/2017
45a Assemblea ITALE
