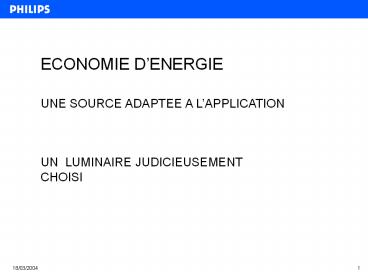

ECONOMIE DENERGIE UNE SOURCE ADAPTEE A
LAPPLICATION UN LUMINAIRE JUDICIEUSEMENT
CHOISI
1
18/03/2004
2
PERFORMANCE DES SOURCES
2
18/03/2004
3

• DES RENDEMENTS TRES DIFFERENTS SELON LES
  APPAREILS
• DES LUMINAIRES DIFFERENTS SELON LES APPLICATIONS

3
18/03/2004
4
LA DUREE DE VIE DES SOURCES

• LES DIFFERENTES DUREE DE VIE
• LINFLUENCE DE LALIMENTATION

4
18/03/2004
5

• DUREE DE VIE INDIVIDUELLE
• DUREE DE VIE MOYENNE
• DUREE DE VIE ECONOMIQUE
• MORTALITE

5
18/03/2004
6
TUBES FLUORESCENTS
6
18/03/2004
7

• ALIMENTATION FERRO-MAGNETIQUE
• BALLAST HF-B
• BALLAST HF-P
• BALLAST HF-R

7
18/03/2004
8
INFLUENCE DE LALIMENTATION SELON CYCLE DALLUMAGE
8
18/03/2004
9
GESTION DE LECLAIRAGE

• CYCLE DE VIE DU BATIMENT
• GESTION LOCALE
• GESTION DU BATIMENT
• DALI
• LINDUSTRIE

9
18/03/2004
10
CYCLES DE VIE COMPOSANTSDU BATIMENT
CLOS ET COUVERT
50 ANS
INSTALLATIONS PRIMAIRES ENERGIE, EAU ,
ELECTRICITE etc
ECLAIRAGE
20 ANS
INSTALLATIONS SECONDAIRES TELEPHONE , STORES etc
10 ANS
5 ANS
INFORMATIQUE TERMINAUX
2 ANS
POSTE DE TRAVAIL AMENAGEMENT
DG / CPE
10
18/03/2004
11
BILAN ENERGETIQUE
BALLASTS HF
BALLASTS HF
BALLASTS HF
BALLASTS HF
BALLASTS HF




GESTION CENTRALISEE
GESTION CENTRALISEE
GESTION CENTRALISEE
GESTION CENTRALISEE
LAMPES FLUO BALLASTS Fe / Cu 15 W / m2 2700 H
par AN




COMMANDE LOCALE IR
COMMANDE LOCALE IR
COMMANDE LOCALE IR




CONTRÔLE LUMIERE DU JOUR
CONTRÔLE LUMIERE DU JOUR



DETCTION PRESENCE

14 kw.h / m2 / an
16 kw.h / m2 / an
20 kw.h / m2 / an
22 kw.h / m2 / an
30 kw.h / m2 / an
40 kw.h / m2 / an
DG / CPE
11
18/03/2004
12
COUT DE LECLAIRAGE DANS UN BATIMENT DE BUREAUX
DEPLACEMENT CLOISONS
INVESTISSEMENT
ENERGIE
MAINTENANCE
LUMINAIRES INSTALLATION CABLAGE
LAMPES M.O.
kW.H 0.60F
CABLAGE ELECRIQUE
42 / m2
3.7 / m2 / An
1.6 / m2 / An
6.5 / m2 / An
12
18/03/2004
13
TEMPS DE RETOUR
INSTALLATION CLASSIQUE
ECLAIRAGE INTELLIGENT
INVESTISSEMENT F /m2
42 / m2
46 à 84 / m2
ENERGIE F / m2 / AN
3.7
- 1 à - 2.3
RELAMPING F / m2 / AN
1.6
- 0.5 à - 1
6.5

• 6.5

RECONFIGURATION F / m2 /AN

TEMPS DE RETOUR
1 à 4 ANS
DG / CPE /
13
18/03/2004
14
GESTION LOCALE OCCUSWITCH
14
18/03/2004
15
GESTION LOCALE SCENARIO
15
18/03/2004
16
FONCTIONS DE GESTION DE LECLAIRAGE

• ALLUMAGE / EXTINCTION
• GRADATION/MEMORISATION
• REGULATION EN FONCTION DES APPORTS DE LUMIERE
  NATURELLE
• AUTOMATISMES LIES A L OCCUPATION DES LOCAUX
• PROGRAMMATION TEMPORELLE
• ASSERVISSEMNENT A DAUTRES FONCTIONS DU BATIMENT

DG / CPE
16
18/03/2004
17
Marketing HA
SYSTEME HELIO
horloge
LCU 5315
bus
alimentation bus
LRC 5225
secteur 220v
PC
LRI 8133 CAPTEUR
contrôleur
LRC 5040
secteur 230v
UNILON LOGICIEL GRAPHIQUE DE CONFIGURATION
CONTRÔLE 1/10v 100 ballasts
1 PAR ZONE
230v 1150VA
IRT 8050 TELECOMMANDE IR
17
18/03/2004
18
DALI

• Digital Adressable Lighting Interface
• Une interface en entrée du ballast pour graduer
  et commuter la source
• Communication numérique bi-directionnelle
• Informations vers le ballast
• commande allumage / extinction
• valeur de gradation
• Informations provenant du ballast
• état de la lampe et du ballast

BALLAST INTELLIGENT...
18
18/03/2004
19
Câblage 1-10V
230v
9 Contrôleurs
19
18/03/2004
20
Câblage DALI
230v
DALI
230v
1 Contrôleur
20
18/03/2004
21
COMPARAISON TRIOS DALI TRIOS 1-10V
Circuit 3
Circuit 1
230 V
230 V
TRIOS LRC120
230 V
230 V
TRIOS LRC1020
230 V
230 V
Circuit 2
TRIOS LRC1020
Capteurs
21
18/03/2004
22
TRIOS DALI -1
Circuit 3
Circuit 1
230 V
230 V
TRIOS DALI LRC1620
230 V
230 V
Capteurs
Circuit 2
22
18/03/2004
23
TRIOS DALI-2
Circuit 3
Circuit 1
230 V
230 V
TRIOS DALI LRC1620
230 V
230 V
Capteurs
Circuit 2
Modification du nombre de ballast de chaque
circuit PAR PROGAMMATION
23
18/03/2004
24
COMPARAISON TRIOS DALI TRIOS 1-10V
Circuit 3
Circuit 1
230 V
230 V
TRIOS LRC120
230 V
230 V
TRIOS LRC1020
230 V
230 V
Circuit 2
TRIOS LRC1020
Modification du nombre de ballast de chaque
circuit changement du câblage
Capteurs
24
18/03/2004
25
Trois types de contrôles possible
Contrôle centralisé DALI LON
Controleurs DALIO
Bus LON
25
