Dibujo de las vistas de una pieza

1
Dibujo de las vistas de una pieza

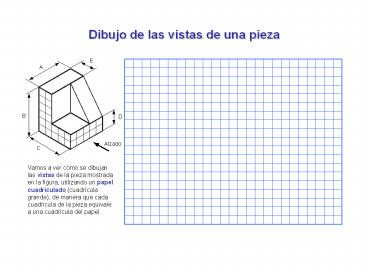

Vamos a ver cómo se dibujan las vistas de la
pieza mostrada en la figura, utilizando un papel
cuadriculado (cuadrícula grande), de manera que
cada cuadrícula de la pieza equivale a una
cuadrícula del papel.
2
Dibujo de las vistas de una pieza
A
B
ALZADO
Para dibujar la vista de alzado nos fijamos en
cuánto mide la pieza de ancho (A 5) y de alto
(B 6) y dibujamos un rectángulo de esas
medidas. Sólo tienes que contar los cuadritos.
3
Dibujo de las vistas de una pieza
A
B
D
ALZADO
La cara que tenemos más cerca mide D 2 cuadros
de altura, por tanto trazamos una línea a dos
cuadros de la base del rectángulo que contiene a
la vista de alzado.
4
Dibujo de las vistas de una pieza
A
La cara vertical y la rampa tienen la misma
altura.
B
D
ALZADO
Para terminar la vista de alzado, observa que
tanto la rampa como la cara vertical tienen la
misma altura (4 cuadros). Sin embargo, la rampa
tiene 2 cuadros de ancho y la cara vertical 3.
5
Dibujo de las vistas de una pieza
A
B
D
La vista en planta se sitúa justo debajo de la
vista de alzado y en ella vemos la pieza desde
arriba. Sus dimensiones serán A 5 y C 5, es
decir, un cuadrado de 5 x 5.
C
PLANTA
6
Dibujo de las vistas de una pieza
A
B
D
Para dibujar la cara superior observemos que E
2 cuadros. Por tanto, trazamos una línea paralela
a la cara superior del cuadrado que contiene a la
vista en planta, a una distancia de 2 cuadros.
E
C
PLANTA
7
Dibujo de las vistas de una pieza
A
B
D
La cara inferior y la rampa tienen la misma
profundidad.
Para dibujar la cara inferior y la rampa
observemos que las dos tienen una profundidad de
3 cuadros, pero distinto ancho. Por tanto,
trazamos una línea que separe ambas caras, de
manera que la rampa tenga 2 cuadros de ancho.
E
C
PLANTA
8
Dibujo de las vistas de una pieza
A
B
B
D
C
La vista de perfil izquierdo se dibuja a la
derecha del alzado, a su misma altura. En
principio, dibujamos un rectángulo de altura B
6 y ancho C 5 cuadros. Después borraremos las
líneas que sobren.
E
PERFIL IZQUIERDO
C
9
Dibujo de las vistas de una pieza
E
A
B
B
D
D
C
Observemos que la cara más cercana tiene forma de
L. Por tanto, la dibujamos así, teniendo en
cuenta las dimensiones D 2 y E 2 cuadros.
E
PERFIL IZQUIERDO
C
10
Dibujo de las vistas de una pieza
E
A
B
B
D
D
C
La cara correspondiente a la rampa tiene forma de
triángulo rectángulo. Observa que la rampa tiene
una altura de 4 cuadros y una profundidad de
3cuadros. Su longitud no importa. Para terminar,
borramos las líneas que sobran.
E
PERFIL IZQUIERDO
C
11
Dibujo de las vistas de una pieza
Este sería el resultado final. La vista de alzado
y la vista en planta están en la misma vertical y
tienen el mismo ancho (A), mientras que las
vistas de alzado y de perfil están en la misma
horizontal y tienen la misma altura (B).
