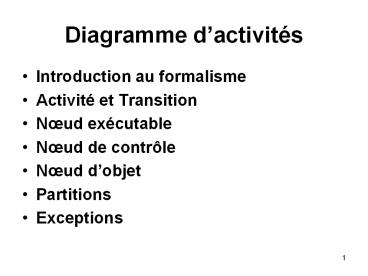

Diagramme dactivités

• Introduction au formalisme
• Activité et Transition
• Nœud exécutable
• Nœud de contrôle
• Nœud dobjet
• Partitions
• Exceptions

2
Introduction au formalisme

•  Présentation
• Utilisation courante

3
Présentation

• mettent laccent sur les traitements
• bien adaptés à la modélisation du cheminement de
  flots de contrôle et de flots de
  données.
• représentent graphiquement le comportement dune
  méthode ou le déroulement dun cas dutilisation
  (famille de scénarios).
• proches graphiquement des diagrammes
  détats-transitions
• interprétation très différente (risque de
  confusion!)
• pas spécifiquement rattachés à un classificateur

4
Utilisation courante

• particulièrement adaptés à la description de
  familles de scénarios de
• cas dutilisation
• illustrent et consolident les descriptions
  textuelles
• la forme dorganigrammes les rend facilement
  intelligibles (relation client)
• on parle de modélisation de workflow
• permettent de spécifier des traitements a priori
  séquentiels
• offrent une vision très proche de celle des
  langages de programmation impératifs

5
Activité et Transition

• Action (action)
• Activité (activity)
• Groupe dactivités (activity group)
•  Nœud dactivité (activity node)
• Transition

6
Action (action)

• plus petit traitement qui puisse être exprimé en
  UML
• étapes discrètes à partir desquelles se
  construisent les comportements
• daction instruction élémentaire dun langage
  de programmation
• exemples
• affectation de valeur à des attributs
• accès à la valeur dune propriété structurelle
• (attribut ou terminaison
  dassociation)
• création dun nouvel objet ou lien
• calcul simple
• émission dun signal
• réception dun signal

7
Types dactions prédéfinis UML.
Action appeler (call operation) invocation
dune opération sur un objet de manière synchrone
ou asynchrone. Action comportement (call
behavior) variante de laction call operation (
invoque directement une activité) Action envoyer
(send) crée un message et le transmet à un
objet cible Action accepter événement (accept
event) bloque lexécution en cours jusquà la
réception du type dévénement spécifié Action
accepter appel (accept call) variante de
laction accept event pour les appels synchrones
Action répondre (reply) message en réponse à
la réception dune action de type accept call
Action créer (create) instancier un
objet Action détruire (destroy) détruire un
objet. Action lever exception (raise exception)
lever explicitement une exception
8
Activité (activity)
- Une activité définit un comportement décrit par
un séquencement organisé dunités dont les
éléments simples sont les actions. - Le flot
dexécution est modélisé par des nœuds reliés par
des arcs (transitions). - Le flot de contrôle
reste dans lactivité jusquà ce que les
traitements soient terminés. - Une activité est
un comportement (behavior en anglais) et à ce
titre peut être associée à des paramètres.
9
Groupe dactivités (activity group)
- Cest une activité regroupant des nœuds et des
arcs. - Les nœuds et les arcs peuvent appartenir
à plus dun groupe. - Un diagramme dactivités
est lui-même un groupe dactivités
10
Nœud dactivité (activity node)

• Un nœud dactivité est un type délément abstrait
  permettant de représenter
• les étapes le long du flot dune activité.
• Il existe trois familles de nœuds dactivités
• les nœuds dexécutions (executable node en
  anglais)
• les nœuds objets (object node en anglais)
• les nœuds de contrôle (control nodes en
  anglais).

11
Nœud dactivité (activity node)

• nœud représentant une action, qui est une
  variété de nœud exécutable,
• nœud objet,
• nœud de décision ou de fusion,
• nœud de bifurcation ou dunion,
• nœud initial,
• nœud final
• nœud final de flot.

12
Exemple de diagramme dactivités
13
Transition

• - Transition matérialisation du passage dune
  activité vers une autre
• spécifie lenchaînement des traitements et
  définit le flot de contrôle.
• représentée par une flèche en trait plein
• déclenchée dès que lactivité source est
  terminée
• provoque automatiquement et immédiatement le
  début lactivité cible.
• - franchie de manière atomique sans durée
  perceptible.

14
Nœud exécutable

• Nœud daction
• Nœud dactivité structurée (structured activity
  node)

15
Nœud exécutable
- Un nœud exécutable est un nœud dactivité quon
peut exécuter (i.e. une activité). - Il possède
un gestionnaire dexception qui peut capturer les
exceptions levées par le nœud, ou un de ses
nœuds imbriqués.
16
Nœud daction

• - cest un nœud dactivité exécutable
• - constitue lunité fondamentale de
  fonctionnalité exécutable dans une activité.
• - représente une transformation dans le système
  modélisé.
• - doit avoir au moins un arc entrant.
• représenté par un rectangle aux coins arrondis
• contient sa description textuelle.
• UML nimpose aucune syntaxe on peut donc
  utiliser une syntaxe proche de
• celle dun langage de programmation particulier
  ou du pseudo-code.

17
Nœud daction
Certaines actions de communication ont une
notation spéciale
18
Nœud dactivité structurée (structured activity
node)

• Cest un nœud dactivité exécutable qui
  représente une portion structurée
• dune activité donnée qui nest partagée avec
  aucun autre nœud structuré,
• à lexception dune imbrication éventuelle.
• - Les transitions dune activité structurée
  doivent avoir leurs nœuds source et cible
• dans le même nœud dactivité structurée.
• Les nœuds et les arcs contenus par nœud
  dactivité structuré ne peuvent pas
• être contenus dans un autre nœud dactivité
  structuré.
• - Un nœud structuré est dénoté par le stéréotype
   structured  et identifié par
• un nom unique décrivant le comportement modélisé
  dans lactivité structurée.
• - Graphiquement, le contour dun nœud dactivité
  structurée est en pointillé.
• - Une ligne horizontale en trait continu sépare
  le compartiment contenant
• le stéréotype  structured  et le nom de
  lactivité structurée du corps de lactivité
• structurée.

19
Nœud dactivité structurée
Exemple
20
Nœud de contrôle

• Nœud initial
• Nœud final
• Nœud de décision et de fusion
• Nœud de bifurcation et dunion

21
Nœud de contrôle

• Un nœud de contrôle est un nœud dactivité
  abstrait utilisé pour coordonner
• les flots entre les nœuds dune activité.
• Il existe plusieurs types de nœuds de contrôle
• nœud initial (initial node en anglais)
• nœud de fin dactivité (final node en anglais)
• nœud de fin de flot (flow final en anglais)
• nœud de décision (decision node en anglais)
• nœud de fusion (merge node en anglais)
• nœud de bifurcation (fork node en anglais)
• nœud dunion (join node en anglais).

22
Nœud initial, Nœud final

• Un nœud initial est un nœud de contrôle à partir
  duquel le flot débute lorsque
• lactivité enveloppante est invoquée. Une
  activité peut avoir plusieurs nœuds initiaux.
• Un nœud initial possède un arc sortant et pas
  darc entrant.
• - Un nœud final est un nœud de contrôle possédant
  un ou plusieurs arcs entrants et
• aucun arc sortant. On distingue
• Nœud de fin dactivité
• Lorsque lun des arcs dun nœud de fin dactivité
  est activé lexécution de lactivité
• enveloppante sachève et tout nœud ou flot actif
  au sein de lactivité enveloppante
• est abandonné. Si lactivité a été invoquée par
  un appel synchrone, un message (reply)
• contenant les valeurs sortantes est transmis en
  retour à lappelant.
• Graphiquement, un nœud de fin dactivité est
  représenté par un cercle vide contenant
• un petit cercle plein.
• Nœud de fin de flot
• Lorsquun flot dexécution atteint un nœud de fin
  de flot, le flot en question est terminé,
• mais cette fin de flot na aucune incidence sur
  les autres flots actifs de lactivité
• enveloppante.
• Graphiquement, un nœud de fin de flot est
  représenté par un cercle vide barré dun X.

23
Nœud de décision
Nœud de décision (decision node) Cest un nœud de
contrôle qui permet de faire un choix entre
plusieurs flots sortants. Il possède un arc
entrant et plusieurs arcs sortants. Ces arcs
sont généralement accompagnés de conditions de
garde pour conditionner le choix. Si, quand le
nœud de décision est atteint, aucun arc en aval
nest franchissable cest que le modèle est mal
formé. (Voir Else)
24
Nœud de décision et de fusion
Nœud de fusion (merge node) Un nœud de fusion est
un nœud de contrôle qui rassemble plusieurs flots
alternatifs entrants en un seul flot sortant. Il
nest pas utilisé pour synchroniser des flots
concurrents (cest le rôle du nœud dunion) mais
pour accepter un flot parmi plusieurs. Graphiqueme
nt, on représente un nœud de fusion, comme un
nœud de décision, par un losange.
25
Nœud de bifurcation et dunion

• Nœud de bifurcation ou de débranchement (fork
  node)
• Nœud dunion ou de jointure (join node)

26
Nœud de bifurcation (fork node)
- Un nœud de bifurcation, également appelé nœud
de débranchement est un nœud de contrôle qui
sépare un flot en plusieurs flots concurrents. -
Il possède donc un arc entrant et plusieurs arcs
sortants. - On apparie généralement un nœud de
bifurcation avec un nœud dunion pour équilibrer
la concurrence. - Graphiquement, on représente un
nœud de bifurcation par un trait plein
27
Nœud dunion (join node)
- Un nœud dunion, également appelé nœud de
jointure est un nœud de contrôle qui
synchronise des flots multiples. - Un tel nœud
possède donc plusieurs arcs entrants et un seul
arc sortant. Lorsque tous les arcs entrants sont
activés, larc sortant lest également. Graphiquem
ent, on représente un nœud de union, comme un
nœud de bifurcation, par un trait plein
28
Nœud dobjet

• Introduction
• Pin dentrée ou de sortie
• Pin de valeur (value pin)
• Flot dobjet
• Nœud tampon central (central buffer node)
• Nœud de stockage des données (data store node)

29
Introduction

• Diagramme dactivités comment modéliser le
  comportement du flot de contrôle
• les flots de données napparaissent pas!
• cest un élément essentiel des traitements
  (arguments des opérations, valeurs
• de retour, ).
• un nœud dobjet permet de définir un flot
  dobjet (i.e. un flot de données)
• - représente lexistence dun objet généré par
  une action dans une activité
• et utilisé par dautres actions.

30
Pin dentrée ou de sortie
Graphiquement, un pin est représenté par un petit
carré attaché à la bordure dune activité. Il
est typé et éventuellement nommé. Il peut
contenir des flèches indiquant sa direction
(entrée ou sortie)
31
Pin dentrée ou de sortie

• Les pins permettent de
• - spécifier les valeurs passées en argument à une
  activité et les valeurs de
• retour
• lactivité ne peut débuter que si lon affecte
  une valeur à chacun de ses pins
• dentrée
• quand lactivité se termine, une valeur doit
  être affectée à une valeur doit être
• affectée à chacun de ses pins de sortie
• - les valeurs sont passées par copie  une
  modification des valeurs dentrée au
• cours du traitement de laction nest visible
  quà lintérieur de lactivité.

32
Pin de valeur (value pin)

• - Un pin valeur est un pin dentrée qui fournit
  une valeur à une action sans que
• cette valeur ne provienne dun arc de flot
  dobjets.
• Un pin valeur est toujours associé à une valeur
  spécifique.
• Graphiquement, un pin de valeur se représente
  comme un pin dentrée avec
• la valeur associée écrite à proximité.

33
 Flot dobjet

• - Un flot dobjets permet de passer des données
  dune activité à une autre.
• Un arc reliant un pin de sortie à un pin
  dentrée est, par définition un flot dobjets
• Le type du pin récepteur doit être identique ou
  parent du type du pin émetteur.
• - Il existe une autre représentation possible
  dun flot dobjets, plus axée sur les
• données
• Elle fait intervenir un nœud dobjet détaché
  dune activité particulière

34
 Nœud tampon central (central buffer node)

• - Un nœud tampon central est un nœud dobjet qui
  accepte les entrées de plusieurs
• nœuds dobjets ou produit des sorties vers
  plusieurs nœuds dobjets.
• - Les flots en provenance dun nœud tampon
  central ne sont pas directement
• connectés à des actions.
• Ce nœud modélise donc un tampon traditionnel qui
  peut contenir des valeurs en
• provenance de diverses sources et livrer des
  valeurs vers différentes destinations.

35
Nœud de stockage des données (data store node)

• - Un nœud de stockage des données est un nœud
  tampon central particulier qui
• assure la persistance des données.
• Lorsquune information est sélectionnée par un
  flux sortant, linformation est
• dupliquée et ne disparaît pas du nœud de
  stockage des données comme ce
• serait le cas dans un nœud tampon central.
• Lorsquun flux entrant véhicule une donnée déjà
  stockée par le nœud de stockage
• des données, cette dernière est écrasée par la
  nouvelle.

36
Partitions

• - Souvent appelées couloirs ou lignes deau
  (swimlane) du fait de leur notation,
• Permettent dorganiser les nœuds dactivités
  dans un diagramme en opérant
• des regroupements.
• - Elles nont pas de signification bien arrêtée,
  mais correspondent souvent
• à des unités dorganisation du modèle.
• Graphiquement, les partitions sont délimitées
  par des lignes continues.
• Les nœuds dactivités appartiennent forcément à
  une et une seule partition.
• - Les transitions peuvent traverser les
  frontières des partitions.

37
Partitions
38
Exceptions
