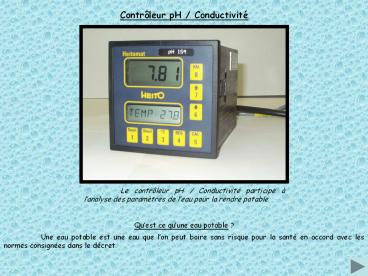

Contrôleur pH / Conductivité
Le contrôleur pH / Conductivité participe à
lanalyse des paramètres de leau pour la rendre
potable.
Quest ce quune eau potable ?
Une eau potable est une eau que lon peut boire
sans risque pour la santé en accord avec les
normes consignées dans le décret.
2
Cycle de leau dans la nature
Les ressources en eau douce de surface comme les
cours deau (dans notre cas la Seine) fournissent
une eau brute contenant énormément de pollution
la rendant non potable.
3
Circuit domestique de leau
Il faut éliminer la pollution de leau en
effectuant un traitement.
4
Situation Géographique de lusine
Lusine se situe à Orly.
5
Usine de production deau potable dOrly
6
Constitution de lusine
Lobjet technique Contrôleur pH / Conductivité
Le terminal
Choix
1) Les différents éléments de lusine
2) Les mesures des paramètres de leau
3) Le terminal
4) Lobjet technique Contrôleur pH /
Conductivité.
7
Les différents éléments de lusine
Les différents éléments de lusine de traitement
dOrly
Retour vers la constitution de lusine.
8
Captage
Seine
Barrage filtrant bloquant les résidus flottants
(bois, plaques dhydrocarbures)
Bord de lusine.
Prise deau brute de la Seine
Retour vers les différents éléments de lusine.
9
Prétraitement
Le tamis à lentrée de lusine permet déliminer
les gros déchets.
Retour vers les différents éléments de lusine.
10
Stockage
La réserve deau brute de lusine est de 300 000
m3
Précisions
- Bâtiment de relevage
Retour vers les différents éléments de lusine.
11
Clarification
Décanteurs et filtres à sable
Précisions
- Les décanteurs
- Filtres à sable
Retour vers les différents éléments de lusine.
12
Affinage
Ozonation
Panneau explicatif ozone
Précisions
- Ozonation
- Filtration sur CAG
Retour vers les différents éléments de lusine.
13
Désinfection
La désinfection permet lélimination des
micro-organismes pathogènes (bactéries et virus).
On utilise pour cela le chlore.
Retour vers les différents éléments de lusine.
14
Transport et stockage
Salle des pompes
Retour vers les différents éléments de lusine.
15
Les mesures des paramètres de leau
Lusine mesure le pH, la température, la
conductivité, la turbidité, le COT, lammonium,
les hydrocarbures, loxygène et les matières en
suspension de leau.
Choix
- Les différents points de mesure.
- Les appareils de mesure
Panneau de mesure des paramètres de leau
Retour vers la constitution de lusine
16
Les différents points de mesure de lusine
Point 1
Point 2
Point 3
Point 4
Point 5
Point 6
Point 7
- Point 1 pH, température, conductivité,
turbidité, COT, ammonium, hydrocarbures, oxygène
et matières en suspension de
leau.
- Point 2 Conductivité, turbidité, ammonium.
- Point 3 Matières en suspension, turbidité.
- Point 4 Matières en suspension, turbidité,
ammonium.
- Point 5 pH, turbidité.
- Point 6 Turbidité.
- Point 7 pH, turbidité, chlore.
Retour vers les mesures des paramètres de leau
17
Les appareils de mesure
Mesure de loxygène, du pH et de la conductivité
Sondes pH, conductivité et oxygène
Turbidimètre
Retour vers les mesures des paramètres de leau
18
Le terminal
Le terminal est un pupitre qui centralise et
permet la visualisation de toutes les mesures des
paramètres de leau ainsi que les informations
liées au fonctionnement de lusine.
Bureau du terminal dOrly
Panneau de contrôle et terminal
Choix
- Rôle du terminal
- Exemple de la consommation deau par les
utilisateurs
- Ecran de contrôle des paramètres mesurés
- Exemple de scénario
Retour vers la constitution de lusine
19
Rôle du terminal
Le terminal est un ordinateur centralisant et
visualisant toutes les mesures des paramètres de
leau effectuées après chaque étape de
traitement. En fonction des informations
affichées par le terminal, lopérateur agit sur
les consignes de fonctionnement de lusine
(variation de la production, taux de traitement,
) et prend des décisions en cas de pollution.
Le terminal enregistre en permanence toutes les
mesures des différents paramètres de leau ainsi
que les actions effectuées par lopérateur.
Retour vers le terminal
20
Exemple de la consommation deau par les
utilisateurs
Consommation journalière en eau
Consommation en eau lors dun match de foot
Retour vers le terminal
21
Ecran de contrôle des paramètres mesurés
Retour vers le terminal
22
Exemple de scénario
En cas de pollution de la Seine  Les
paramètres de leau mesurés à la station Seine
varient brusquement (augmentation par exemple des
hydrocarbure dissous et de surface) dépassant les
seuils dalarme réglés préalablement par
lopérateur. Le terminal prévient immédiatement
lopérateur par une alarme visuelle sur lécran
de lordinateur et sonore (appel sur son
téléphone portable). Lopérateur arrête le
pompage de leau dans la Seine, envoie sur place
le technicien de laboratoire pour une analyse
manuelle des paramètres concernés. Si le résultat
de lanalyse est correct, le pompage recommence
et lappareil de mesure est vérifié (nettoyage ou
changement de la sonde puis étalonnage). En cas
de crue de la Seine  Les paramètres de la
Seine varient lentement (augmentation de la
turbidité, des matières en suspension, ) et
dépassent les seuils dalarme. Lopérateur
augmente, par lintermédiaire du terminal, les
taux de traitement de lensemble de la filière
(augmentation du coagulant, de lozonation et de
la fréquence de nettoyage des filtres ) et réduit
le débit de production de lusine.
Retour vers le terminal
23
Lobjet technique Contrôleur pH / Conductivité

• Lobjet technique doit
• Mesurer le pH, la conductivité et la
  température de leau.
• Gérer et analyser les mesures suivant les
  réglages du technicien.
• Transmettre au terminal les valeurs.
• Informer le technicien par affichage.

Contrôleur de pH et de conductivité.
Le système réel Contrôleur de pH et de
conductivité se compose de - Blocs
encastrables dans une armoire - Sondes pH et
sonde conductivité - Sonde de température -
Ensemble mécanique autonettoyant
Choix
- Les éléments du système réel
- Le système élève
Retour vers la constitution de lusine
24
Les éléments du système réel
Blocs encastrables
Sondes industrielles
Brosse de la sonde autonettoyante
Sonde autonettoyante
Retour vers lobjet technique Contrôleur pH /
Conductivité
25
Le système élève
La modularité de la gamme des contrôleurs
HEITOMAT est telle que larchitecture interne est
commune à tous et seul le module de mesure
diffère. En conséquence les contrôleurs sont
réorganisés pour le thème du bac 2005 en un seul
appareil qui est lobjet technique contrôleur pH
/ Conductivité.
Système élève
Sondes de laboratoire
Retour vers lobjet technique Contrôleur pH /
Conductivité
