SYMBOLISATION NORME

1
SYMBOLISATION NORME

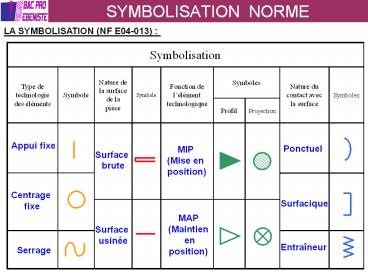

LA SYMBOLISATION (NF E04-013)
Symbolisation Symbolisation Symbolisation Symbolisation Symbolisation Symbolisation Symbolisation Symbolisation Symbolisation
Type de technologie des éléments Symbole Nature de la surface de la pièce Symbole Fonction de lélément technologique Symboles Symboles Nature du contact avec la surface Symboles
Type de technologie des éléments Symbole Nature de la surface de la pièce Symbole Fonction de lélément technologique Profil Projection Nature du contact avec la surface Symboles




Appui fixe
Ponctuel
MIP (Mise en position)
Surface brute
Centrage fixe
Surfacique
MAP (Maintien en position)
Surface usinée
Entraîneur
Serrage
2
SYMBOLISATION NORME
PRINCIPE DETABLISSEMENT SUN SYMBOLE DAPPUI OU
DE MAINTIEN
Type de technologie
Nature du contact avec la surface
Nature de la surface
Fonction de lélément technologique
3
SYMBOLISATION NORME
Exemples de symboles composés Exemples de symboles composés Exemples de symboles composés Exemples de symboles composés
FONCTION SYMBOLE FONCTION SYMBOLE


Contact surfacique fixe de MIP sur une surface
usinée
Dispositif de MAP à contact ponctuel sur une
surface brute
Dispositif de MAP à contact ponctuel sur une
surface usinée
Contact surfacique fixe de MIP sur une surface
brute
CONCLUSION
Lors de lélaboration dun schéma dusinage il
faut déterminer la nature de chaque élément
composant le symbole de Mise en Position (MIP) ou
de Maintien en Position (MAP) utilisé ainsi que
sa localisation dans lespace en le positionnant
sur la surface concernée de la pièce.
