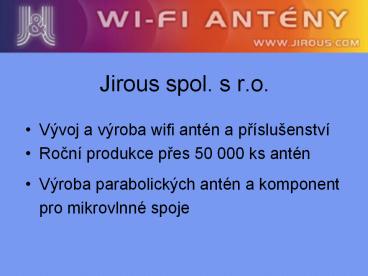

• Vývoj a výroba wifi antén a príslušenství
• Rocní produkce pres 50 000 ks antén
• Výroba parabolických antén a komponent
• pro mikrovlnné spoje

2

• Obsah prednášky
• Úspora kmitoctových kanálu u smerových spoju
• Novinky v naší produkci
• Vliv PSV antény na parametry vysílání

3
Plánování smerových spoju s úsporou kmitoctových
kanálu

• Vhodným plánováním síte lze snížit rušení a
  zvýšit celkovou propustnost
• Na vetšinu smerových spoju z jednoho stožáru
  stací pouze 2 kanály
• Spoje jsou bez vzájemného rušení

4
Full Duplex spoj základ úspory kmitoctu

• Polarizacní duplexní oddelení
• N-streme 2
• Vhodné použít vzdálené frekvence

5
Smerové spoje na shodných kanálech
6
Menší úhel - opacné polarizace
7
Dosažitelná rychlost

• Šírka kanálu 20 MHz 2 x 34 Mbit
• Šírka kanálu 40 MHz 2 x 68 Mbit

8
JRC-29 DuplEX Precision

• Elektrické parametry shodné s JRC-29 DuplEX
• Držák shodný s mw spoji
• Pohodlnejší montáž a smerování
• Vysoká mechanická stabilita

9
JRC-32 DuplEX Precision

• Zisk 32,2 dBi
• Prumer 900 mm
• Vyzarovací úhel jen 4,1
• Hluboká parabola
• Precizní držák shodný s mw spoji
• Snadná montáž a smerování

10
Držák JDMW-900

• Na stožár ø 40 120 mm
• Snadná montáž
• Jemné nastavení azimutu i elevace
• Vysoká životnost kombinace slitiny Al a nerezu

11
Antény pro mw spoje

• Vyrábíme 10/11 GHz 380, 650, 900 mm pro
  Alcoma, Racom
• Pripravujeme
• - 1200 mm
• - 17/18 GHz a 24/26 GHz
• - pro SAF
• - další pásma

ø
12
Merící technika pro mw antény

• RohdeSchwarz ZVA-40
• Vektorový analyzátor
• s rozsahem až 43 GHz

13
Overení vlivu PSV antény a kabelu na parametry
vysílání

• Konstelacní diagram je podstatný ukazatel kvality
  vysílaného signálu.
• Overení vlivu PSV anténa a celého retezce na
  konstelacní diagram.
• Overení i jiných vlivu.

14
Konstelacní diagram

• 64 QAM
• Každý bod stav nosné pro prenos 6 bitu
• Bod urcen amplitudou a fází
• Amplituda vzdálenost od stredu
• Fáze úhel od osy

15

• Mezi stavy jsou mezery dobré rozpoznání
• Mezery mezi stavy mizí snížená pravdepodobnost
  správného rozpoznání

16
Príciny rozmazání bodu

• Na prijímací strane
• - malý odstup signálu od šumu
• - kvalita vstupních obvodu a demodulátoru
• Na vysílací strane
• - konstrukce rádia a vlastnosti soucástek
• - pracovní režim rádia
• - vliv prvku za rádiem (kabely, antény)??

17
Merení konstelacního diagramu

• Merící prístroj
• RS FSL

18
SR514 dBm 17 dBm20 dBm
23 dBm
19
23 dBm 24 dBm SR525 dBm
26 dBm max.
20

• SR5 17 dBm

• F50 6 dBm
• 6 dBm 18 dBm(SR5) !

21
R5214dBm 15dBm16dBm 17dBm
22
SR5 20 dBmkrátký pigtailPSV 1,2 PSV
1,6PSV 2 PSV 3
23
XR5 19 dBmPSV1,07 3m kabel
PSV3,2 3m kabel
PSV4,2 3m kabel
PSV3,2 2m kabel
24
TL562PSV1,07 3m kabel
PSV3,2 3m kabel
25
Vliv PSV antény na konstelacní diagram

• Nepodarilo se prokázat, že PSV antény má vliv na
  konstelacní diagram
• PSV má jiný vliv na prenos
• - pri PSV 3 se odráží zpet ¼ výkonu
• Znacný vliv výstupního výkonu na kvalitu
  vysílaného signálu !!!

26
