ELEKTRONIK

1
ELEKTRONIK

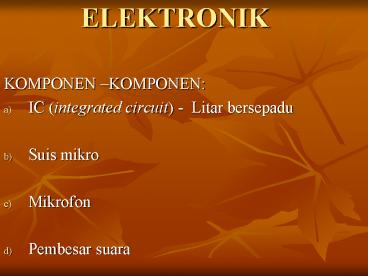

• KOMPONEN KOMPONEN
• IC (integrated circuit) - Litar bersepadu
• Suis mikro
• Mikrofon
• Pembesar suara

2
KOMPONEN KOMPONEN

• LITAR BERSEPADU
• - Dikenali dengan nama litar terkamil.
• - Mengandungi beberapa komponen seperti
  transistor, diod, perintang tetap dan pemuat.
• Litar lengkap atau separa lengkap.
• Menjimatkan ruang

3
LITAR BERSEPADU

• Serpihan ditutup dengan plastik atau
• logam supaya tidak rosak.
• Serpihan disambung dengan pin
• menggunakan wayar emas
• Pin digunakan untuk menyambung IC
• dengan litar
• Bilangan pin bertambah fungsinya juga
• bertambah

4
LITAR BERSEPADU

• IC berkuasa rendah dan tidak
• mengeluarkan haba
• Digunakan di dalam komputer, tv,
• kalkulator, jam tangan berdigit dan
• sebagainya.
• Melalui notch untuk mengenalpasti
• nombor pada pin

5
LITAR BERSEPADU

• KESELAMATAN
• HABA YANG TINGGI
• PATERI SOKET IC DAHULU
• PIN IC DIPASANG DENGAN BETUL KE DALAM SOKET.
• SIMPAN DALAM BEKAS PLASTIK/ BENAM DALAM SPAN.
• VOLTAN DAN ARUS SESUAI DENGAN IC.

6
IC MUZIK

• MENYERUPAI TRANSISTOR.
• MEMPUNYAI 3 KAKI
• IC MUZIK NOMBORNYA IALAH
• BT 66T 19L ATAU FT 66T 68L
• IRAMA BERBEZA MENGIKUT NOMBOR
• DAN JENIS IC

7
SUIS MIKRO

• MEMPUNYAI 2 FUNGSI DALAM SATU SUIS
• 3 TAMATAN IAITU
• a) COM
• b) NO ( NORMALLY OPEN)
• c) NC ( NORMALLY CLOSED)
• KAKI MENENTUKAN SUIS BERFUNGSI SEBAGAI
• TEKAN BUKA ATAU TEKAN TUTUP.

8
SUIS MIKRO

• KESELAMATAN
• GUNAKAN VOLTAN YANG BETUL
• 2. PATERI TAMATAN YANG BETUL.
• 3. SIMPAN DI TEMPAT YANG KERING.
