CORRIENTE ELECTRICA

1

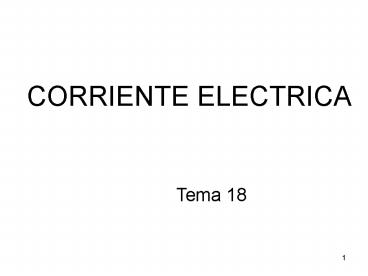

CORRIENTE ELECTRICA
Tema 18
2
Generación hidroeléctrica
Represa Hidroeléctrica de Itaipú (piedra que
canta) sobre el río Paraná entre Brasil y
Paraguay (la más grande del mundo en operación)
3
Generación eólica
4
Generación solar fotovoltaica
5
Generación electroquímica
6
(No Transcript)
7
Corriente eléctrica
Corriente convencional
Analogía hidráulica
Dispositivo
-

e-
8
Corriente eléctrica
Flujo de electrones
Batería
Faro coche
e-
Dispositivo

-
Intensidad de corriente
Corriente convencional
Dispositivo
-

9
Interpretación microscópica de la corriente
eléctrica
Recorrido promedio
Densidad de carga
Cargas atraviesan A en tiempo dt
Velocidad media de desplazamiento de carga del
orden de mm/s Velocidad de transmisión
comparable con c
10
Conductores óhmicos
Ley de Ohm
I
La resistividad aumenta con la temperatura
Las termo-resistencias utilizan esta propiedad
para medir la temperatura
11
(No Transcript)
12

• SUPERCONDUCTIVIDAD a T baja, la resistencia
  eléctrica se anula (R0)
• Se observó por vez primera en el mercurio
  (Tlt4.2K)
• En general, la superconductividad se adquiere por
  debajo de una temperatura crítica (generalmente
  muy baja, cerca del cero absoluto.
• Se buscan superconductores a temperaturas
  cercanas a la ambiente
• Si la resistencia tiende a cero, la pérdida de
  energía en la transmisión de la corriente
  eléctrica en superconductores sería prácticamente
  nula
• La resistividad de los superconductores es menor
  que 4?10-25 ? 0 ?.m

13
Circuito eléctrico ? circuito hidraúlico
Movimiento de carga como consecuencia del
establecimiento de una d.d.p.
I
VgtV-
-

Flujo de masa o volumen como consecuencia del
establecimiento de una diferencia de presión
Q
Bomba
p2
p1
p1gtp2
14
Potencia eléctrica

• La energía eléctrica es útil porque se puede
  transformar fácilmente en otras formas de
  energía mecánica, calorífica, luminosa.
• La energía por unidad de tiempo que transforma
  un aparato eléctrico al mover la carga Q a través
  de una diferencia de potencial V será

Esta es la potencia que consume el dispositivo
convertidor, que es igual o mayor que la que
realmente convierte debido a la resistencia
interna del aparato.
15

• Los choques de los electrones contra los átomos
  al avanzar a través de un conductor, ceden a
  éstos parte de su Energía cinética, con lo que la
  temperatura del conductor se eleva produce
  efectos caloríficos o luminosos.
• La potencia calorífica disipada o convertida en
  calor (Efecto Joule) entre dos extremos de un
  conductor con una diferencia de potencial V será

La potencia disipada en forma de calor es
inversamente proporcional a la resistencia
interna del dispositivo, o de los conductores por
los que pasa
16
Rendimiento de los aparatos eléctricos
1) Conversión no térmica (motores, secadores,
ventiladores, etc?) Parte de la energía
eléctrica se se pierde en forma de calor debido a
la resistencia interna del aparato r
2) Conversión térmica calefactores, planchas,
Toda la potencia consumida se convierte en calor
17
Analogía fluidos
18
Corriente alterna
España f 60hz USA f 50hz
19
Relaciones matemáticas
20
Cómo funciona esta pila casera?
