Manual Telefono ST2030

1

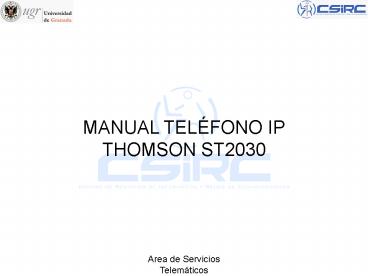

MANUAL TELÉFONO IP THOMSON ST2030
2
TELÉFONO IP THOMSON ST2030
3
CONEXIÓN DEL TELÉFONO
1- Poner el elevador del teléfono, encajándolo en
las ranuras de la parte posterior. 2- Conectar el
auricular del teléfono en la parte izquierda,
toma inferior. La superior es para auriculares
(no incluidos). 3- Desconectar del ordenador el
cable de Red que viene de la toma de la pared y
conectarlo en la conexión del teléfono que está
etiquetada como LAN. 4- El cable de Red que viene
con el teléfono lo conectamos entre el ordenador
y la toma del teléfono etiquetada como PC. 5- Si
la caja contiene un transformador, conéctelo. Si
no lo tiene, omita este paso. 6- Esperamos unos
instantes hasta que el teléfono se
autoconfigure. 7- Cuando nos muestre la pantalla
Universidad Granada con nuestro número de
teléfono, y deje de parpadear el LED en rojo,
nuestro teléfono estará operativo.
4
REALIZAR Y RECIBIR LLAMADAS
REALIZAR En este sistema tenemos dos formas de
hacer llamadas 1) Realizar la marcación y
después descolgar el auricular telefónico. 2)
Descolgar el auricular telefónico, realizar la
marcación y esperar tono ó pulsar la tecla OK del
teléfono. - Internas Marcar número. -
Externas 0 Nº Teléfono, a continuación una
locución le solicitará su código PIN. Sólo los 7
dígitos. - Móviles Corporativos Marcar número.
RECIBIR - Si continuamos con el mismo número
Igual que hasta ahora, llamada directa
(9582)4xxxx. - Si nos han asignado uno nuevo, del
tipo 2xxxx - Internas Marcar número. -
Externas Marcar 958241000, una locución pedirá
el nº de extensión (2xxxx). - Móviles
Corporativos Marcar número.
5
OPCIONES DEL TERMINAL El Terminal Thomson ST2030
nos provee de una serie de servicios que cubren
las necesidades de interacción rápida con el
resto de usuarios, además de una serie de
servicios de personalización del
terminal. Controles de Audio y Pantalla
Volumen de Audio Contraste en
Pantalla Personalización del terminal Idioma
Melodía de llamada entrante Despertador
Teclas de Memoria (F1 a F10) (F1 a F5 para
funciones establecidas) (F6 a F10 programación
personal) MUY IMPORTANTE En cualquier instante
se podrá interrumpir la acción si se produce la
entrada de una llamada al terminal. El Terminal
cortará el proceso SIN ALMACENAR DATO ALGUNO y la
pantalla presentará el CID de la llamada entrante.
6
ACCEDER A OPCIONES DE USUARIO
Menú Principal
Config. Admin. Opción
7
CONTRASTE EN PANTALLA
Hay que acceder a las Opciones de Usuario, como
se describe en el punto anterior y seleccionar la
opción Contraste, usando para ello la tecla de
desplazamiento VERTICAL. Una vez
sobre la opción, pulsar el botón asociado al
mensaje Selec ( o el botón OK central de las
teclas de desplazamiento).
Una vez dentro de las opciones de control de
contraste, se tiene la posibilidad de Subir y
Bajar el contraste pulsando sobre los botones
asociados, indicando un nivel de 5 posiciones el
nivel de contraste. En todo momento podemos ver
el resultado sobre los textos de ejemplo que se
tienen en pantalla. Finalizamos pulsando la
tecla asociada al mensaje OK.
8
MELODÍA DE LLAMADA ENTRANTE
Accedemos a Opciones de Usuario y elegimos
Personalizar Navegamos con las teclas de
desplazamiento hasta el VALOR de Tono
Default . Aquí pulsamos el botón asociado a la
opción Editar. La lista de tonos para elegir es
la siguiente Default gt Ringer-1 -gt Ringer-2 -gt
Ringer-3 -gt BachFugueD -gt
TocFugue1 -gt etc. pudiendo navegar para
seleccionar uno de ellos con las teclas de
desplazamiento vertical (Flecha Arriba /
Abajo) Podemos reproducirlos si pulsamos sobre
la opción Reprod (y pulsando el mismo botón
pararemos la reproducción). Una vez
seleccionado, pulsamos el botón asociado a la
opción Grabar. Para anular los cambios pulsando
el botón asociado a la opción Anular.
9
DESPERTADOR (Alarma)
Accedemos a las
opciones de personalización de usuario
y seleccionamos la opción Despertador Bt.MENU
Config. Seleccionar Despertador Una vez
dentro del menú, tendremos la posibilidad de
cambiar los valores de Información Estado
Activar / Desactivar la Alarma Hora Establecer
la Hora de la Alarma Tipo Definir Tipo de
Alarma Una Vez o Periódicamente Timbre
Seleccionar la Melodía de Alarma de la lista de
Timbres. Como siempre haremos uso de las teclas
de desplazamiento vertical y de la
pulsación sobre la tecla asociada a la opción
Editar, para poder modificar los valores. Al
finalizar los cambios, volvemos a la pantalla
anterior con la opción Atrás. Una vez dentro de
la pantalla principal, observaremos una imagen de
RELOJ, indicando que está activado el Servicio
Despertador.
10
TECLAS DE MEMORIA (F1 a F10)
Las teclas F1-F5 están reservadas para futuras
programaciones. Las teclas F6-F10 se podrán
utilizar para programación del usuario.
Accedemos a las
opciones de personalización de usuario
y seleccionamos la opción Tecla Memoria Bt.MENU
Config. Seleccionar Tecla Memoria
Una vez en la opción se nos muestra el uso actual
de cada una de las teclas, por defecto
(vacío) Para editar cualquiera de las Teclas de
Memoria (TM) se debe pulsar el botón asociado a
la opción Editar.
Una vez seleccionado, el modo de edición,
insertamos el NUMERO DE TELEFONO que queremos
asociar a la Tecla de Memoria. Finalizamos la
inserción pulsando Grabar
También se pueden insertar caracteres desde el
teclado alfanumérico del Terminal. Hay que tener
en cuenta que dependiendo de la selección de
caracteres tendremos números, letras mayúsculas
y minúsculas. Podremos BORRAR la cadena, pulsando
repetidas veces el botón asociado a B.Car. Para
navegar por la cadena, lo haremos con las teclas
de desplazamiento horizontal.
11
FUNCIONALIDADES DE LLAMADA
12
TECLAS DE SELECCIÓN DE OPCIONES EN PANTALLA
Nos permiten poder interactuar con las distintas
opciones, que en un momento dado podemos tener a
nuestro alcance desde el terminal. Son tres
teclas que se corresponden con la Opción
presentada en la pantalla del terminal, y en su
orden de posición.
13
BARRA DE TECLAS DE FUNCION
Acceso a la agenda de teléfonos Tecla de
Auricular (Speaker). Descuelga el terminal, y
pasa la señal de audio al dispositivo conectado a
la toma de Auricular. Activación de Manos
Libres (Handsfree) Atención ! El sistema de
Manos libres que incorpora el terminal, es el
llamado group-listing, es decir, está orientado
a poder escuchar una conversación. El terminal
sigue utilizando el auricular telefónico para la
captura de audio (micrófono), lo cual puede ser
motivo en algunos casos de mala calidad de sonido
para la parte receptora de la llamada. Usar con
precaución. Tecla de MUTE Activa/Desactiva el
audio del micrófono, para que el usuario llamante
no escuche nuestra conversación. Tecla de
Rellamada al último destino. Pulsando dicha tecla
y OK.
14
OTRAS TECLAS CON USOS ESPECÍFICOS
Control de Volumen de Audio. En reposo, sirve
para ajustar volumen del timbre de
llamada. Teclas de desplazamiento. Sirven para
ir navegando por las opciones presentadas en
pantalla, cuando accedemos a través de la tecla
MENU. También, para seleccionar otras opciones
para las teclas de selección (observar que ello
ocurre cuando en la línea de opciones, aparece a
la derecha el símbolo?). Tecla Clear. Cuando
se está en edición elimina el carácter
anterior. Una pulsación prolongada vuelve el
sistema de menús a la pantalla inicial. Anula el
sonido del timbre, cuando se recibe una
llamada. Tecla Menú. Accede al sistema de menús
de Usuario o Administrador para gestión del
terminal.
15
FUNCIONES DEL TELÉFONO EN REPOSO
Partiendo de la pantalla inicial, accedemos a las
siguientes opciones, alguna de ellas puede no
estar disponible
D.BuzonV Llam. Captur (El símbolo ?
indica que existen más opciones a
continuación) Acceso a Registros de Llamadas
Llamadas Perdidas Llamadas Recibidas
Llamadas Realizadas Borrar todas las
llamadas Captura de Llamada entrante en otra
extensión Menú Siguiente ? (Tecla desplazamiento
Der.) Bloqueo del Terminal Necesita una clave
para poder activarlo y desactivarlo Acceso a
Correo de Voz (Buzón de Voz) Menú
Anterior ?(Tecla desplazamiento Izq.)
Menú Siguiente?(Tecla desplazamiento Der.)
16
RESPONDER A UNA LLAMADA ENTRANTE
Haciendo uso de la barra de Funciones y/o
microteléfono
O usando las opciones disponibles en pantalla
seleccionando la tecla de opción adecuada Las
opciones disponibles son Respond Rechaz
Transf ? ? Correo Responder a la
llamada entrante, pasa la llamada al modo Manos
Libres Rechazar la llamada, permite dar la señal
de ocupado al intento de llamada Transferir la
llamada. Aquí el Terminal nos pedirá que se
introduzca el Teléfono al que se desea realizar
la transferencia, pulsamos el número y luego
podremos a) Seleccionar Transf para ejecutar la
transferencia b) Seleccionar Atrás para poder
volver al menú de llamada y responder Atención
La Transferencia, es del tipo transferencia
Ciega, ya que no hay control por parte del
usuario si el destinatario desea o no desea la
llamada Desvío a Buzón de Voz (01) Se realiza
la Transferencia Ciega al Buzón de Voz
17
OPCIONES DURANTE UNA CONVERSACIÓN
Una vez en conversación el terminal nos permite
acceder a las siguientes opciones Transf
Conf ? ? Llam. Agenda
FinLlam ? ? NueLlam Recordar que a
cada opción se accede a través de la barra
y además las teclas de
navegación horizontal (a Izquierda y
Derecha ) permite el acceso entre distintas
opciones de menú. TRANSFERIR Permite
Transferir de modo Controlando la llamada, de tal
manera que puede saber si el interlocutor final
está disponible, y en caso de ello, si desea o no
desea que se le pase la llamada (que permanece
retenida mientras se realiza la
consulta). Ejemplo Con las dos primeras se
accede a los números almacenados tanto en la
Libreta de Direcciones como en la Lista de
Llamadas perdidas/recibidas/enviadas. Con la
tercera opción, volvemos a recuperar la llamada y
cancelamos la transferencia.
Tras pulsar Transf nos pide Introducir Número y
además las opciones Agenda Llam.
Atrás
18
Una vez introducido un número, o bien
seleccionado desde la Agenda o la Lista de
llamadas tendremos las opciones Transf.
Llam. Atrás
Llam. En este caso tiene la misma función que el
botón y
realiza la llamada al número deseado. SI
DESCUELGA EL DESTINATARIO, podemos a) Pulsar
Transf. y la llamada ENTRANTE es TRANSFERIDA b)
Seleccionar Atrás, la llamada ENTRANTE es
RECUPERADA CONFERENCIA Permite realizar una
transferencia con otro interlocutor. LISTA DE
LLAMADAS Permite acceder a la lista de llamadas
perdidas / recibidas / enviadas. AGENDA Permite
acceder a la libreta de direcciones para
consultar un número almacenado en ella. FIN de
LLAMADA Cuelga la llamada.
19
Guía Rápida
20

• Transferencias
• Ciega Mediante tecla disponible en el teléfono
  (transfiere directamente al destinatario sin
  ningún tipo de consulta)
• Atendida Mediante tecla disponible en el
  teléfono (trasfiere la llamada después de
  consultar con el destinatario)
• Captura de llamadas Solo dentro del mismo
  sistema.
• Mediante el teléfono a través de tecla
  disponible en el menú nº de extensión
• Mediante comando 8 nº de extensión
• Conferencia a tres La conferencia a tres se
  realizará a través del teléfono pulsando la tecla
  Conf. de forma que puede mantenerse una llamada
  de hasta 3 usuarios
• Rellamada automática y repetición del último
  número marcado Mediante el teléfono, solo dentro
  del mismo sistema
• Indicación de mensaje en espera Mediante led y
  mensaje de texto en pantalla
• Manos libres Mediante el teléfono
• Identificación del llamante Se podrá
  identificar al llamante por su número público o
  privado e incluso por su nombre, mediante la
  integración con el directorio telefónico

21

• Desvíos
• Mediante el teléfono
• Mediante comando
• 03 número de desvío - Activar desvío
• 03 - Anular desvío
• 031 - Consultar estado de desvío
• Registro de llamadas Un máximo de 30 registros
  por lista
• Llamadas perdidas
• Llamadas recibidas
• Llamadas realizadas
• Directorio Telefónico
• Agenda personal Datos particulares (memoria
  volátil)
• Agenda UGR Datos centralizados
• Música en espera El sistema incluye un servicio
  de música en espera

22

• Buzón de Voz
• 01 activar / desactivar
• 011 consultar estado
• Consultar mensajes mediante la tecla Correo del
  terminal
• Se dispone de los números 41099 o 958241099 para
  acceder a dicho servicio
• Extensión Clave
• 12 nº teléfono, clave por defecto
• Se recomienda cambiarla por el pin telefónico (7
  dígitos)

23

• Menú del buzón de voz
• 1 mensajes nuevos
• 2 cambiar directorio
• 0 opciones de configuración del buzón de voz
• ayuda
• salir

24

• 1 Mensajes nuevos
• locución con nº del mensaje la hora fecha y nº
  que te llamo
• MENU
• 3 OPCIONES AVANZADAS
• 1 Responder
• 2 Llamar a la persona que dejo el mensaje ( nos
  da los datos del mensaje)
• 1 llamar a la persona que nos llamo
• 2 introducir otro nº
• cancelar
• 3 Datos del mensaje (fecha / hora / nº)
• 4 Realizar una llamada exterior marcar nº
  PIN
• para cancelar
• 5 Mandar mensaje
• extensión
• mensaje
• 1 aceptar grabación

25

• 5 REPETIR MENSAJE ACTUAL
• Fecha/ hora/ nº teléfono mensaje
• 6 SIGUIENTE MENSAJE
• 7 BORRAR
• 8 MANDAR MENSAJE A OTRO USUARIO
• nº extensión
• 1 borrador
• 2 mandar mensaje
• menú principal
• 9 SALVAR MENSAJE
• Opciones de directorio
• 0 mensajes nuevos
• 1 mensajes antiguos
• 2 mensajes de trabajo
• 3 mensajes de familia
• 4mensajes de amigos
• salir
• AYUDA

26

• 2 CAMBIAR DIRECTORIO

Opciones de directorio 0 mensajes nuevos 1
mensajes antiguos 2 mensajes de trabajo 3
mensajes de familia 4mensajes de amigos
salir AYUDA SALIR
27

• 0 OPCIONES DE CONFIGURACION DEL BUZON DE VOZ
• 1 para grabar mensaje de no disponible
• 2 para grabar mensaje de ocupado
• 3 para grabar nombre
• 4 para cambiar mensaje temporal
• 5 para cambiar PIN
