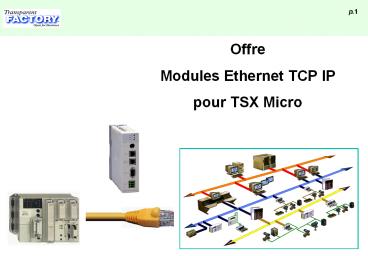

Offre Modules Ethernet TCP IP pour TSX Micro

1
OffreModules Ethernet TCP IPpour TSX Micro
2
Offre modules Ethernet pour Micro
TSX ETZ 510 Idem 410 CD-Rom incluant
FactoryCast (Configurateur et documentation)
TSX ETZ 410
Guide mise en œuvre et sécurité
Guide mise en œuvre et sécurité
CD-Rom documentation en 5 Langues Factorycast
CD-Rom documentation en 5 Langues
3
Services via Ethernet ou Modem

• Services de Base communs ETZ 410 / ETZ 510
• Plusieurs niveaux de connectivité
• Ethernet Cuivre 10/100 MHz base T
• Liaison série à 56 Kb/s pour modem standard
  externe
• Protocoles Modbus et UniTE sur TCP / IP
• Communication inter-automates et vers superviseur
• Tous les services usuels de communication
  disponibles
• Accès par PL7 en local ou à distance
• Compatibilité avec le parc installé TSX Micro
• Gestion de réseau (SNMP Agent)
• Allocation dynamique dadresse IP (BOOTP, DHCP)
• Services WEB de Bases Diagnostic à distance /
  Réglage Application
• Accès Sécurisé Plusieurs niveaux de protection
  par mots de passe
• Serveur WEB Factorycast sur ETZ 510 seul
• Serveur WEB embarqué (8 Mo mémoire) ouvert aux
  pages WEB et Applet Java crées par l utilisateur
• toutes les fonctions Factorycast V2.2.1
• Accessible par les navigateurs Internet standards

4
Modules Ethernet ETZ - Caractéristiques
5
Les Services WEB de base (ETZ 410/510)

• Diagnostic Système et E/S
• Écrans  prêt à l emploi
• Visualisation des configurations automates
• Visualisation des défauts automates
• Diagnostic détaillé de chaque module
• Statistiques Ethernet
• Paramétrage module
• adresses IP, XWAY

• Réglage Application
• Écrans  prêt à l emploi
• Visualisation / modification des données
  automates
• (accès en lecture seule par défaut)
• Accès en écriture protégé par mot de passe
• Accès aux données par adresse
• et symboles (sur ETZ 510)
• Possibilité de sauvegarder des listes de variables

6
Serveur WEB Factorycast (ETZ 510)

• Pages graphiques animées
• Interface HMI personnalisable
• Éditeur embarqué
• Librairie d objets graphiques
• Copier/Coller facile
• Objets réutilisables dans les pages HTML
• Pages Graphiques sauvegardées dans le module

• Ouvert aux pages WEB utilisateur
• 8 Mo de mémoire disponible pour les pages WEB
• Intégration de pages WEB HTML
• (Frontpage, Powerpoint )
• Liens avec données automates
• Accès graphique aux données permettant
• Des vues pour contrôle et maintenance,
• Des guides de maintenance,
• Des rapports de fabrication,
• Des rapports qualités,

7
Accès sécurisé

• L accès au module est parfaitement sécurisé
  aussi bien sur le profil TCP / IP que sur les
  profils HTTP/FTP.
• 1- Sur le profil TCP / IP
• Le concepteur de l application peut filtrer les
  applications clientes qui seront autorisées à se
  connecter au module. (par écran de configuration
  du module table des connections avec contrôle
  d accès).
• 2- A partir du serveur WEB (profil HTTP)
• L accès aux modes diagnostic / configuration est
  protégé par un premier niveau de mot de passe.
• Accès en écriture protégé par un deuxième niveau
  de mot de passe.
• Accès en modification de la configuration module
  protégé par un troisième niveau de mot de passe.
• 3- A partir du profil FTP
• Un niveau de mot de passe supplémentaire
  protège l accès aux fichiers du serveur à partir
  de l outil  Transfert  du configurateur
  Factorycast
• NOTA Il n y a pas d accès au programme
  automate par les profils HTTP et FTP (accès
  réservé à PL7 par TCP IP via le driver XIP).

8
Architectures Ethernet TCP IPavec ETZ 410/510
9
Architectures Ethernet

• Passerelle TCP IP / UniTelway
• Protocoles Modbus et UNITE sur TCP/IP
• Inter-opérabilité avec Quantum, Premium,
  Momentum M1E
• Accès distant pour Superviseur SCADA / HMI
• Programmation à distance (via PL7 et Driver XIP)

• Un serveur indépendant et propre à chaque
  automate
• Simplicité et transparence de la communication
• Configuration par page HTML (accessible par
  Ethernet ou liaison RS 232)
• Sécurisation d accès à tous les niveaux de
  l application

10
Architectures liaison distante

• Connexion aux modems standards
• Par liaison RS 232
• Avec protocole PPP
• Transparence de la communication
• Téléchargement de programme / programmation à
  distance
• Services FactoryCast à distance
• Sécurisation d accès à tous les niveaux de
  l application
• Appels sortant ou entrant

11
Architectures liaison distante

• Connexion aux modems via fonction  serveur
  RAS
• Par liaison Ethernet via un module RAS
• Avec protocole PPP
• Transparence de la communication
• Téléchargement de programme / programmation à
  distance
• Services FactoryCast à distance

12
Architecture compatible avec toutes installations
existantes

• Connexion au bus local Unitelway
• Accessibilité de l application en local ou à
  distance
• Le module se comporte comme un esclave UTW (il
  occupe 2_at_ UTW)

ETZ
ETZ
Max 99 _at_ UTW
Ethernet
Ethernet
Max 7 _at_ UTW
UTW
UTW
13
ETZ 410 / ETZ 510 Mise en œuvre
14
Mise en œuvre ETZ - Principes

• 1 - Mise en œuvre Matérielle
• Connexion du module ETZ sur ETHERNET ou sur
  MODEM
• Connexion du module sur le Micro
• 2 - Configuration Logicielle du module
• Configuration par page HTML accessibles
• par Ethernet (Navigateur Internet)
• par Liaison RS 232 (Remote access service
  Navigateur Internet)
• 3 - Mise en oeuvre des fonctions de communication
• Fonction de communication point à point automate
  à automate
• dans lapplication PL7
• Programmation à distance, Supervision à distance
• Connexion du logiciel de Programmation PL7 ou
  SCADA via Driver XIP

15
Mise en œuvre matérielle ETZ

• ETZ sinstalle à partir du TSX37-10 (37-10,
  37-21, 37-22)
• Raccordement à l automate (maître UTW)
• Par prise-console
• ou sur la Liaison PCMCIA SCP114

Bloc LED RUN, ERR, RX/TX
Adresse MAC du module
RJ45 pour liaison Unitelway vers Micro
Mini DIN, pour prise terminal.PC
RJ45 pour connexion ETHERNET
SUBD 9pts vers MODEM externe
Câble vers Micro RJ45 / Mini Din 35 cm
Alimentation 24 VDC
16
Diagnostic Module ETZ

• par pages WEB
• par LEDs gt

17
Mise en œuvre matérielle ETZ

• Comment connecter le module ETZ à ETHERNET ?

18
Mise en œuvre matérielle ETZ

• Comment connecter le module ETZ à un modem ?

RTC Radio GSM ...
4) Connexion à un modem standard RS232 et
son câble
19
Configuration Logicielle ETZ

• Paramétrage par écran pré-configurés (hors PL7)
• Lancer un Navigateur Internet avec l adresse URL
  de l ETZ
• accès par ETHERNET ou par liaison série RS 232
  du PC
• Chaque coupleur possède à sa sortie dusine
• une adresse IP Ethernet par défaut 85 . 16
  .x . y
• déduite de son adr. MAC 2 derniers chiffres, x
  et y
• adresse IP (PPP) par défaut 85 . 16 . 0
  . 2

20
Accès aux écrans de Paramétrage

• Via Ethernet
• par un Navigateur WEB
• la première fois, se connecter par l adresse IP
  défaut de l ETZ 85 . 16 . x . y
• Via la liaison série du PC et le service Accès
  Réseau à distance
• 1- Configurer préalablement le service  Accès
  Réseau à distance par câble série sous Windows
  (nous fournissons un script d installation à
  lancer)
• 2- Puis ouvrir la connexion avec l  ETZ par le
  menu lt Accessoiresgt puis lt Accès Réseau à
  distance gt.
• 3- Dans le Navigateur WEB, saisir l adresse IP
  par défaut de l ETZ
• 85 . 16 . 0 . 2
• Protection par mot de passe
• par défaut User Name USER
• password USER
• (en MAJUSCULES)

21
Configuration Logicielle ETZ

• Paramétrage

Modification mot de passe d écriture de
config.
Configuration IP
Configuration DHCP / BOOTP
Configuration Unitelway
Réinitialisation module après reconfiguration
Configuration agent SNMP
22
Ecran Configuration Unitelway

• Paramétrage pour être compatible avec la
  configuration du Maître

Adresse daccès réseau, utilisée en mode Client
pour accéder aux équip- -ements connectés sur
le réseau TCP/IP. Valeurs 4 à 98
9600 , 19200 Bauds (recommandé) ou Auto
(adaptable automatiquement)
Adresse réservée au mode Serveur Est égale à
lAdresse Ad0 1 (Non configurable)
Odd (impaire), Even (Paire), None (sans
parité) (recommandé).
Valeur du temps enveloppe (de 1 à 10 secondes)
23
Ecran  Configuration IP
Nombre de connexions maxi ouvertes
simultanément
Adresse IP configurée ou attribuée automatiqueme
nt par un serveur BootP/DHCP
Contrôle d Accès (filtrage) des équip. clients
distants
Config. IP du module
Autorisation d  Accès par Clients
Adresse XWAY du module
Choix du protocole Modbus ou Uni-TE par connexion
Connexion via Ethernet ou Modem
Adr XWAY 0 à 63 pour UNITE 100 à 163 pour
équip. Modbus
Compatibilité 802.3 ou Ethernet V2
Table des équipements distants (Automates ou
PC) avec lesquels on veut ouvrir des connexions
Configuration Locale du module en tant que
serveur
24
Adressage IP - Rappels

• Adresse IP
• Chaque coupleur possède une adresse IP par
  interface
• Une adresse IP pour linterface Ethernet
• Une adresse IP pour linterface liaison série
  modem, utilisée par le protocole PPP.
• Subnetwork mask (Masque de sous réseaux)
• Un masque de sous-réseau , codé sur 32-bits,
  permet d identifier dans une adresse réseau de
  classe A, B ou C, la partie adresse réseau, de la
  partie adresse station..
• Les bits du masque sont
• à 1, si les bits correspondants de l'adresse IP
  sont à interpréter comme partie de l'adresse
  réseau.
• à zéro pour l'identification de la station.
• Gateway address (Adresse du routeur IP)
• La passerelle (Gateway) permet de router un
  message vers une machine qui n'est pas sur le
  même réseau courant.

25
Adressage IP / XWAY - Principes
Browser WEB
PL7 SCADA
Configuration XIP _at_XWAY 2.5 _at_IP
85.16.8.5 Table XWAY/IP 2.1 / 85.16.8.1 2.2 /
85.16.8.2
Configuration XIP _at_IP 85.16.8.10
Ethernet TCP/IP
Premium
ETZ
Micro
PL7
Configuration ETZ _at_XWAY 2.1
_at_IP 85.16.8.1 _at_UTW0 4 , _at_UTW15
Table connections avec contrôle accès 2.2 /
85.16.8.2 Premium (Accès) 2.103 / 85.16.8.3
Quantum (pas d Accès) 2.5 / 85.16.8.5 PC
(Accès)
Configuration ETY _at_XWAY 2.2
_at_IP 85.16.8.2 Table connections avec
contrôle accès 2.1 / 85.16.8.1 Micro
(Accès) 2.103 / 85.16.8.3 Quantum (Accès) 2.5
/ 85.16.8.5 PC (Accès)
Configuration NOE _at_IP 85.16.8.3
26
ETZ 410 / ETZ 510 Mise en œuvre Interface Modem
27
Interface Modem - Fonctionnalités

• Différents services
• Gestion des Appels entrant
• un Automate (Micro, Premium, Quantum) veut
  dialoguer avec Micro
• un PC (SCADA, PL7) veut dialoguer avec Micro(Télé
  surveillance)
• Gestion des Appels sortant
• Micro appelle un autre Automate (Micro, Premium,
  Quantum)
• Gestion des commandes Hayes vers le modem
• Fonctionnalités identiques à l interface
  ETHERNET
• Programmation à distance PL7
• SCADA / HMI à distance ,Télé surveillance
• Synchronisation entre Automates

28
Interface Modem - Mise en œuvre

• En mode Client Choix exclusif Liaison Modem
  ou Ethernet
• En mode Serveur toutes les requêtes étant
  traitées en protocole TCP/IP, l'ETZ peut répondre
  sur les deux types de liaison.

UniTE ou Modbus
4) Connexion à un modem standard RS232 et
son câble
29
Interface Modem - Mise en œuvre

• 1- Installer et configurer les modems Local et
  distant
• configurer le protocole PAP (authentification)
  sur le modem distant
• 2- Installer et connecter le module ETZ au Modem
• 3- Configurer le module ETZ en mode Modem
• Adresses IP / XWAY
• Mode Modem et paramétrage de la ligne
• Table des connections distantes avec Numéros de
  Téléphone
• 4- Programmer l application Micro par PL7
• L ouverture de la ligne se fera lors de
  l envoie de la première fonction de
  communication

30
Interface Modem - Configuration
1- Sélection Connexion Modem
2- Paramétrage Interface Modem
3- Table des Stations distantes avec numéros
d appel et mot de passe
31
Interface Modem - Configuration

• Paramétrage interface Modem

Sélection Connection par Modem
Paramétrage de l  Interface en fonction du
Modem que vous utilisez Vitesse de 4800 à
57400 Bps
Temps maxi entre deux trames (en secondes),au
delà duquel la connexion sera coupée. La
valeur par défaut est 1 minute. Si le temps
saisi est 0, aucun contrôle nest effectué.
Permet denvoyer au modem des commandes au
format Hayes Configuration par chaîne de
caractères Hayes Ex ATFS02
Temps de connexion maximum (en secondes) La
valeur par défaut est 10 minutes. Si le temps
saisi est 0, aucun contrôle nest effectué.
32
Exemple d application - Appels entrant

• Cas d un appel venant d un PC (PL7/SCADA via
  driver XIP) ou Navigateur Internet
• Le module ETZ est Serveur
• Il est à l écoute d'une demande de connexion
  téléphonique entrante.
• Le PC ou Automate distant doit initialiser la
  connexion
• ouvrir la ligne (composer le numéro de Tél. du
  Micro)
• une fois la connexion ouverte, le driver XIP peut
  être lancé

Navigateur Internet Accès réseau à distance
lancé préalablement
Modem
Modem
PL7 / SCADA avec driver XIP lancé Accès réseau
à distance lancé préalablement
Coordonnées N Tel [phone] Username
USER Password USER
Appel équipement distant avec
authentification (Protocoles PPP et PAP)
33
Configuration du PC distant appelant

• Pour accéder avec un Navigateur Internet
• Sur le PC distant il faut sous Windows
• 1- Installer l Accès Réseau à distance (Dial up
  Networking)
• 2- Configurer le service  Accès Réseau à
  distance   par modem
• avec le Numéro de Téléphone du modem distant
• 3- puis ouvrir la connexion avec l  ETZ par le
  menu
• lt Accessoiresgt puis lt Accès Réseau à distance gt
• 4- Lancer le Navigateur Internet avec l adresse
  IP distante
• Pour accéder avec PL7 ou un SCADA via le driver
  XIP
• 5- Installer le driver XIP sous Windows
• 6- Configurer le Driver XIP avec la liste des
  équipements distants
• avec les couples d adresses XWAY / IP
• 7- Lancer le driver XIP (après avoir effectué
  les points 1 à 3)
• 8- PL7 ou le SCADA peut alors communiquer avec le
  Micro
• Nota on peut lancer simultanément plusieurs
  appli clientes sur le même PC (PL7, SCADA,
  Navigateur) connecté sur le même Micro distant

34
Exemple d application - Appels entrant

• Cas d un appel venant d un autre automate
• Le module ETZ est Serveur
• Il est à l écoute d'une demande de connexion
  téléphonique entrante.
• L Automate appelant doit initialiser la
  connexion
• ouvrir la ligne (composer le numéro de Tél. du
  Micro)
• Il peut alors envoyer des fonctions de
  communication SEND_REQ( )

Modem
Modem
Coordonnées N Tel [phone] Username
USER Password USER
Appel équipement distant avec
authentification (Protocoles PPP et PAP)
35
Exemple d application - Appels sortant

• Cas d une connexion vers un automate distant sur
  demande de l automate local
• Le module ETZ est Client
• Il établi la connexion vers le port 502 de
  l'équipement distant.
• L'équipement distant doit être référencé dans la
  table de configuration XWAY/IP.
• L application Micro envoie des fonctions de
  communication SEND_REQ( )

Envoie de fonction SEND_REQ ( ) à partir de
l application PL7
Modem
Modem
Protocoles PPP et PAP
Numéro de Tél. et Login
Coordonnées distantes N Tel [phone] Username
MICRO1 Password
36
ETZ 410 / ETZ 510 Fonctions de Communication
37
Fonctions de Communication

• Mise en œuvre des fonctions de communication
• Communication Client / Serveur entre automates
  (point à point)
• Fonction client SEND_REQ( ) programmée
  dans lapplication PL7
• pour lire et écrire des données bits et mots dans
  un autre Automate
• Accès à partir dun PC distant
• Driver XIP Connexion du logiciel de
  Programmation PL7 ou SCADA/HMI via le Driver
  XIP installé sur le PC
• Programmation à distance (PL7), transfert de
  programme
• Supervision à distance

38
Communication - Principes
HMI / SCADA PL7
Configuration XIP _at_XWAY 2.5 _at_IP
85.16.8.5 Table XWAY/IP 2.1 / 85.16.8.1 2.2 /
85.16.8.2
PL7 accède au Micro avec ladresse 2 . 1
SYS HMI / SCADA avec 2 . 1
Driver XIP
Ethernet TCP/IP
ETZ
Micro
PC PL7
Communication TCP/ IP(UNI TE/ MODBUS) avec
fonctions SEND_REQ ( ADR0.0.4, ) programmée
dans appli PL7
Configuration ETZ _at_XWAY 2.1 _at_IP 85.16.8.1
_at_UTW0 4 , _at_UTW15 Table connections avec
contrôle accès 2.2 / 85.16.8.2 Premium 2.103 /
85.16.8.3 Quantum 2.5 / 85.16.8.5 PC
Configuration NOE _at_IP 85.16.8.3
Configuration ETY _at_XWAY 2.2 _at_IP 85.16.8.2
Table connections avec contrôle accès 2.1 /
85.16.8.1 2.5 / 85.16.8.5
39
Messagerie - Performances

• Le module ETZ est une passerelle TCP IP 100 Mbps
  ltgt Unitelway 19200 Bps
• Attention aux performances liaison série 9600
  / 19200 Bps entre Micro et module ETZ !
• Messagerie TCP IP
• Nb. de connexions TCP IP simultanées 32 maxi
  (Client server)
• Nb. de fonctions client (send_req( ) 4 par
  cycle)
• Limitation des requêtes UniTE/Modbus à 128 octets
• pas de fonction bridge XWAY !
• Rappels il nest possible d accéder qu à la
  porte système
• par exemple pas de routage TCP IP / FIPWAY au
  travers du Micro

40
Programmation Fonction SEND_REQ( )

• Aide à la saisie des fonctions dans la
  bibliothèque de PL7
• sélectionner la famille Communication

41
Programmation Fonction SEND_REQ( )
_at_ destination _at_ UTW esclave du module ADR
0.0.4 par défaut
code requête (en décimal ou Hexa 16 XX)
Lecture objets 16 36 Ecriture objets 16 37
SEND_REQ ( _at_ dest., code requête, table
transmission , table récept , gestion )
Paramètres de gestion de la requête longueur
4 mots ex MW300 4
Table de réception ex MW200 yy
Table de transmission Attention Il faut
réserver les 3 premiers mots pour coder
l adresse du destinataire exemple MW100
13 avec 3 mots pour l adresse AP distant et 10
mots à écrire dans AP distant avec MW100 16
0202 (_at_ AP distant)
42
Fonction SEND_REQ( ) - Lecture

• Exemple de programmation de lecture de mots
• Ce programme permet denvoyer une requête UNI-TE
  ou MODBUS vers un équipement distant dadresse
  X-Way 2. 2 (16 0202).
• La requête permet de lire 3 mots MW10000,
  MW10001, MW10002.

SEND_REQ ( _at_ ADR 0.0.4 , 16 0036 , MW100 6,
MW200 4, MW300 4 )
Table de transmission MW100 6 (6
mots) MW100160202 (adresse XWAY AP
distant - station-réseau) MW101160000
(adresse ) MW102160000 (adresse )
MW103160768 (type segment internal word)
MW10410000 (adresse du 1er mot à
lire) MW1053 (nb des mots à
lire)
Table de réception de 4 mots type of object
sur 1 octet 3 mots en lecture
43
Fonction SEND_REQ( ) - Ecriture

• Exemple de programmation d écriture de mots
• Ce programme permet denvoyer une requête UNI-TE
  ou MODBUS vers un équipement distant dadresse
  X-Way 2. 2 (16 0202).
• La requête permet d écrire 3 mots MW5000,
  MW5001, MW5002.

SEND_REQ ( _at_ ADR 0.0.4 , 16 0037 , MW10009,
MW11001, MW12004 )
Table de réception de 1 mot compte rendu sur 1
octet
Table de transmission MW1000 9
(9 mots) MW100016 0202 (adresse XWAY AP
distant - station-réseau) MW1001160000
(adresse ) MW1002160000 (adresse )
MW1003160768 (type segment internal
word) MW10045000 (adresse du 1er
mot à écrire) MW10053 (nb des
mots à écrire) MW10064 (valeur
des données à écrire) MW10075
(valeur des données à écrire) MW10086
(valeur des données à écrire)
44
Communication via le Driver XIP

• 1- Installer le Driver XIP
• 2- Paramétrer le Driver XIP
• 3- Communication via le Driver XIP
• pour accès par PL7
• pour accès par Supervision (monitor Pro)
• sur ETHERNET, INTRANET
• à distance Internet ou Modem

45
Communication via le Driver XIP

• Installation / Configuration

• Outils
• Installation Driver
• Configuration des Drivers
• Test des drivers

46
Communication via le Driver XIP

• Configuration
• Saisir la liste de toute les connexions à ouvrir

Entrer une Adresse XWAY locale pour le PC
Ajouter des connexions - nom de la station - _at_
X-WAY distante - _at_ IP distante
N oublier pas de Valider par  Enregistrer
47
Communication via le Driver XIP

• Si votre PC possède une carte réseau Ethernet, il
  faudra utiliser une seconde instance du driver
  XIP
• Créer un second profil XIP02 qui se connectera
  via l Accès réseau à distance (modem) (le
  premier profil est attaché à la carte réseau)
• Attention la création du second profil ne peut
  s effectuer que lorsque la liaison l Accès
  réseau à distance (modem) est ouverte

XIP 02
Puis sélectionner le port TCP IP liaison série
par modem
48
Communication via le Driver XIP

• Le Driver XIP peut être lancé (instance XIP01
  puis XIP02)
• séparément ou automatiquement au démarrage du
  PC.
• Le Driver XIP établit et maintient les
  communication X-WAY sur TCP/IP

Liste des connexions ouvertes
49
Communication via le Driver XIP

• Accès depuis PL7 via le Driver XIP
• sélectionner le menu AP gt Définir ladresse
  de lautomate (distant)

ATTENTION ! Utiliser PL7 V4.2
Sélectionner le driver XIP01 et saisir
l adresse XWAY distante Réseau . Station SYS
50
ETZ 410 / ETZ 510 Services BOOTP /
DHCP-FDRSNMP
51
Services Client BOOTP / DHCP

• Un Micro peut récupérer son adresse IP
• par Configuration (écran de configuration
  embarqué dans le module)
• ou Automatiquement à partir d un serveur BOOTP /
  DHCP
• à sa mise sous tension
• Serveur BOOTP ou DHCP dans Automate Premium ou
  Quantum

Hub / Switch
52
Services Client BOOTP / DHCP / FDR

• Services Client BOOTP / DHCP
• Les coupleurs ETZ intègrent de base les fonctions
  Client BOOTP et Client DHCP
• ce qui permet une configuration automatique IP à
  partir d un automate serveur. (Premium ou
  Quantum)
• Par ce service, aucun PC dédié n'est nécessaire
  pour mettre en œuvre la solution.
• Nécessité de redémarrer (power off) les
  équipements servis
• après lancement du serveur, Ils obtiennent leur
  adresse IP lors de leur mise sous tension
  uniquement. Ce sont eux qui envoient une requête
  au serveur
• Service Client FDR (Faulty Device Replacement)
• servie S complémentaire à DHCP permettant le
  remplacement d équipements défaillant avec
  reconfiguration AUTOMATIQUE
• Les coupleurs ETZ intègrent aussi la fonction
  Client FDR permettant de récupérer
  automatiquement leur configuration applicative
• Exemple Configuration ETZ (config Unitelway,
  SNMP, )

53
Service FDR - Faulty Device Replacement

• Permet le remplacement déquipements défaillant
  avec reconfiguration AUTOMATIQUE

Serveur DHCP Serveur FDR
Switch
Hub
ETZ
54
Service DHCP / FDR - Configuration

• Loption Automatic Configuration doit être
  choisie préalablement dans la page IP
  Configuration
• Les coupleurs ETZ possèdent un  Device
  Rolename  par défaut
• Ce Device Rolename doit être modifié de
  manière à être unique sur un segment Ethernet

Configuration Automatique par BOOTP ou DHCP (
FDR)
Device Rolename 15 caractères maxi (ETZ_DefaultNa
me par défaut)
Force le TSX ETZ à récupérer ou sauvegarder la
configuration dans le serveur FDR
FDR Replication period Période (en secondes)
de comparaison automatique entre config ETZ et
DHCP
55
Service SNMP agent

• ETZ 410 / 510 sont SNMP Agent
• Chaque agent maintient une base de donnée MIB
• (Management Information Base)
• Ces informations peuvent être lues ou écrites par
  un administrateur du réseau
• compatibilité avec le standard MIB 2 database
• et ouverture avec la MIB privative TF Ethernet
• Informations détaillées sur les services S
  performances, défauts, sécurité, services IO
  scanning, Global data,

SNMP Network Manager
Gestion de Configuration Gestion de
Défauts Gestion de Performance Gestion de Sécurité
56
Service SNMP - Configuration

• Configuration par page WEB

Adresses IP des administrateurs SNMP.
Cette zone permet, à partir de ladministrateur
SNMP, de localiser et identifier un agent.
Cette zone permet de définir un nom de
communauté par famille de service Set, Get et
Trap.
Permet de valider lémission dun évènement
(TRAP) à ladministrateur. Lagent avertit
ladminis- trateur que la requête a été
refusée suite à une erreur didentification
57
Services WEB

• Les modules ETZ 410 et ETZ 510 intègrent de
  Base un serveur WEB pour le diagnostic à
  distance (services pré-définis S)
• un serveur WEB limité au diagnostic de premier
  niveau. Les pages associées (non modifiables)
  sont prêtes à l'utilisation et ne nécessitent
  aucune configuration utilisateur.
• Services WEB S prédéfinis pour
• Diagnostic système (Rack Viewer) ,
• Diagnostic Ethernet, Diagnostic Unitelway,
• Réglage application (Data Editeur),
• Configuration module IP, BootP/DHCP, Modem
• Le module ETZ 510 offre en plus un serveur
  WEB ouvert au pages WEB crées par l utilisateur
• 8 Mo de mémoire disponible
• Accès Sécurisé Plusieurs niveaux de protection
  par mots de passe

58
Services WEB de base
59
Services WEB de base (ETZ 410/510)Diagnostic

• Diagnostic Système - Services prêts à l emploi

60
Services WEB de base (ETZ 410/510)Diagnostic

• Diagnostic Ethernet

61
Services WEB de base (ETZ 410/510)Diagnostic

• Diagnostic Unitelway

62
Services WEB de base (ETZ 410/510)Diagnostic

• Diagnostic Liaison Modem - PPP

63
Services WEB de base (ETZ 410/510)Diagnostic

• Diagnostic Système et E/S
• Écrans  prêt à l emploi
• Visualisation des configurations automates
• Visualisation des défauts automates
• Diagnostic détaillé de chaque module
• Statistiques Ethernet

• Réglage Application
• Écrans  prêt à l emploi
• Visualisation / modification des données
  automates
• (accès en lecture seule par défaut)
• Accès en écriture protégé par mot de passe
• Accès aux données par adresse
• et symboles (sur ETZ 510)
• Possibilité de sauvegarder des listes de variables

64
Serveurs WEBFactorycastTSX ETZ 510
65
Offre Serveurs Web Factorycast
Premium
Micro
Quantum
NOE 21110 NOE 771 10
ETY 110 WS ETY 510
ETZ 510
Modules TCP / IP Serveur WEB embarqué
CD Outil de configuration Factorycast
SDK FACTORY CAST
66
Module TSX ETZ 510 - Serveur WEB Factorycast

• Mêmes fonctions de communication TCP IP que TSX
  ETZ410
• Fonctions Serveur WEB Factorycast
• Toutes les fonctions Factorycast V2.2.1
• la prise en compte du module ETZ 510 nécessite la
  Version Factorycast V2.2.1

67
Rappels des fonctions Factorycast

• Fonctions Schneider prêtes à l emploi
• Diagnostic Système
• Visualisation configuration E/S
• Visualisation défauts, Diagnostic détaillé de
  chaque modules,
• Statistiques Ethernet (seulement sur ETY 410,
  5101)
• Serveur BootP (seulement sur ETY 410, 5101)
• Réglage Application
• Visualisation/Modification de variables
  automates
• Accès par repère ou symbole
• Réglage  Graphique  Application
• Bibliothèque d objets graphiques dynamiques
  bargraph, curseur, vue-mètre, ...
• Création et Personnalisation de pages WEB
   Utilisateur

68
Services WEB Factorycast (ETZ 510)

• Pages graphiques animées
• Interface HMI personnalisable
• Éditeur embarqué
• Librairie d objets graphiques
• Copier/Coller facile
• Objets réutilisables dans les pages HTML
• Pages Graphiques sauvegardées dans le module

• Pages WEB utilisateur
• 8 Mo de mémoire disponible pour les pages WEB
• Intégration de pages WEB HTML
• (Frontpage, Powerpoint )
• Liens avec données automates
• Accès graphique aux données permettant
• Des vues pour contrôle et maintenance,
• Des guides de maintenance,
• Des rapports de fabrication,
• Des rapports qualités,

69
Factorycast - Evolutions V2.2 - Rappels

• Amélioration des Fonctionnalités
• Gestion Sécurité
• Protection accrue, plusieurs niveau de mots de
  passe
• Plus dobjets graphiques (Librairie de Beans)
• Nouveaux objets graphiques
• Bouton style poussoir BP
• Objet Courbe (jusquà 6 variables)
• Voyant
• Direct output station, Motor control station
• Nouvelle Applet Live Table Applet
• même principes que LivelabelApplet mais en
  multi variables
• Amélioration de lergonomie
• Evolution du Configurateur Factorycast
• style outils FTP transfer
• Extension Frontpage
•  Plug-ins pour assister lutilisateur dans
  linsertion dApplets dans Frontpage .

70
Sécurité sur les Serveurs WEBETZ 410/510
71
Accès sécurisé

• L accès au module est parfaitement sécurisé
  aussi bien sur le profil TCP / IP que sur les
  profils HTTP/FTP.
• 1- Sur le profil TCP / IP
• Le concepteur de l application peut filtrer les
  applications clientes qui seront autorisées à se
  connecter au module. (par écran de configuration
  du module table des connections avec contrôle
  d accès).
• 2- A partir du serveur WEB (profil HTTP)
• L accès aux modes diagnostic / configuration est
  protégé par un premier niveau de mot de passe.
• Accès en écriture protégé par un deuxième niveau
  de mot de passe.
• Accès en modification de la configuration module
  protégé par un troisième niveau de mot de passe.
• 3- A partir du profil FTP
• Un niveau de mot de passe supplémentaire
  protège l accès aux fichiers du serveur à partir
  de l outil  Transfert  du configurateur
  Factorycast
• NOTA Il n y a pas d accès au programme
  automate par les profils HTTP et FTP (accès
  réservé à PL7 par TCP IP via le driver XIP).

72
Sécurité sur ETZ 410
Page d acceuil
1- mot de passe Global
Configuration
Diagnostic
config IP UTW, DHCP
Rack viewer
Data Editor
2- mot de passe daccès en écriture
3- mot de passe validation des
modifications
REBOOT MODULE
73
Sécurité sur ETZ 510
Page d acceuil
Site User non Sécurisé
1- mot de passe Global
Site User Sécurisé
Configuration
Diagnostic
config IP UTW, DHCP
Graphic Editor
Rack viewer
Data Editor
2- mot de passe daccès aux variables en
écriture
3- mot de passe validation des
modifications
REBOOT MODULE
