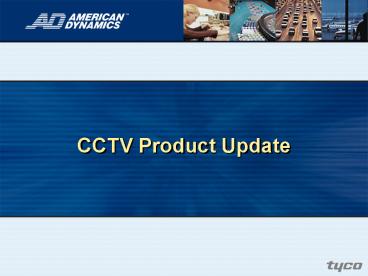

CCTV Product Update

1
CCTV Product Update
2
VideoEdge Network Video Management
SystemBeneficios de Video IP
3
VideoEdge Antecedentes Establecido en 1997
Desarrollaba y Fabricaba Sistemas de Almacenaje
de Data Desarrolló la primera solución de
Enterprise Email Archiving 1999 Desarrolló
Dispositivo de Almacenaje NAS 2002 Introdujo
1st IP NVR ( OEM ) 2006 introdujo primer
Embedded Software NVR Solución
4
Cliente GLAXOSMITHKLINE

• Reto Monitorear planta de fabricación y a
  la ves tener un sistema no intruso al ambiente
  de trabajo

• Solución 150 Cámaras Megapixel con mas de
  140TB en 3 Servidores NVR de VideoEdge

• Resultado Confiabilidad y Rendimiento
  Expansión Global

5
Cliente PORT OF JACKSONVILLE

• Reto Proteger todas las facilidades del puerto
  , incluyendo seguridad del perímetro e
  infraestructura

• Solución Mas de 100 Cámaras IP (inalámbricas)
  con 10TB en 9 Servidores NVR VideoEdge

• Resultado Otro cliente satisfecho que esta
  por expandir su sistema con 30TB mas y cámaras
  adicionales

6
Cliente KCI AIRPORT

• Reto Monitorear todas las facilidades del
  aeropuerto, reemplazar video wall existente e
  integrar con control de acceso existente

• Solución Mas de 400 Cámaras IP y encoders
  con 270 TB en 35 Servidores NVR de VideoEdge

• Resultado Sistema Enterprise protegiendo el
  aeropuerto

7
Beneficios de Video por IP
c
TCO costo total de la inversión

• Reemplaza sistemas de video que usan cable
  coaxial o fibra. El costo de instalación en áreas
  grandes es exagerado
• Elimina la necesidad de matriciales
• Reduce gastos operativos e inversión en activos
  fijos

8
Beneficios de Video por IP
s
escalabilidad

• Numero de estaciones de monitoreo es casi sin
  limite
• No dependen de sistemas análogas de matriciales
  los cuales requieren equipo adicional para
  expandirse y son dependientes de la ubicación
• Arquitectura distribuida requiere menos ancho de
  banda, por ende configuraciones mas pequeñas de
  VLAN

9
Beneficios de Video por IP
p
rendimiento

• Tecnología avanzados de compresión permite
  calidad DVD en video digital , con latencia baja,
  comparable a video análoga tradicional
• Suporta una variedad de cámaras (IP, análoga,
  megapixel) y mas cámaras por NVR que otros
  productos
• Aprovecha de las características únicas que estad
  en la cámara

10
Compatibilidad

• Soporta muchos cámaras y encoders IP fácil
  de expandir

MJPEG M-PEG4 ACC
Lista completa de Cámaras Lea VideoEdge NVMS
Release Notes http//www.americandynamics.net/WebA
pps/getDocument.aspx?filename8200-2608-02-A0-Rele
ase-Notes-VideoEdge-NVR.pdf
11
Porque Linux Embedded?
? TCO MAS BAJO
? ALTO RENDIMIENTO, Kernel embedded
? SECURE FILE LEVEL ACCESS
? MEJOR SEGURIDAD
? NO APLICACIONES DE TERCEROS
? PROTECCION FUERTE CONTRA VIRUS
12
Resumen VideoEdge

• VideoEdge es parte de las nuevas soluciones en
  Video IP de American Dynamics
• Network Video Recorder
• Encoders
• Management Suite of Client Applications

13
Ventaja VideoEdge

• El único producto de manejo de Video IP por
  software que ofrece una solución basado en
  dispositivo

network-centric

• IP addressable
• Web browser cliente para manejo y configuración
• Virtualizacion de múltiples NVRs
• Upgrade firmware desde cualquier cliente PC vía
  browser

14
Ventaja VideoEdge
Sistema Operativo de Linux Embedded quiere decir
el problema de virus es virtualmente cero y menor
costo de mantenimiento por IT
seguro IT-amigable

• Lo mas bajo costo total de inversión
• Alto Rendimiento
• Secure file level access
• Mejor Seguridad
• No aplicaciones de terceros
• Fuerte protección contra virus
• GPL-compliant

15
Ventaja VideoEdge
VideoEdge es 100 API-driven para integración
poderosa
integración

• Soluciones integradas son imprescindible
• VideoEdge integra con Software House sistemas de
  control de acceso

• Utiliza arquitectura abierta y estandarización de
  sistemas basado en especificaciones y reglas de
  red bien definidas

16
Ventaja VideoEdge
Almacenamiento Expandible asegura 100 uptime
uptime

• Plataforma abierta de almacenamiento
• Propiedad Intelectual Patentable
• Escribe a múltiples tecnologías de
  almacenamiento ATAPI, SATA, SCSI, SAS, Disco
  Duros de Fibra, SCSI y Fibra Directa
  almacenamiento con RAID
• Supera la limitación de drives A-Z

17
Ventaja VideoEdge
Suporta MJPEG, MPEG-4, y Active Content
Compression (ACC) tecnologías
protección-inversión

• Suporte de múltiples codecs permite escoger el
  dispositivo edge que mas le conviene
• Protección de inversión para clientes de
  Intellex

18
Ventaja VideoEdge
Mapas interactivos permite hacer más y más rápido
Eficiencia de negocio

• Manejo rápido de eventos ligado a video en vivo y
  habilidad de visualizar alarmas
• Hacer más en menos tiempo

19
Implementar IP estratégicamente sin reemplazar
sistema analógico de video
Virtual Matrix/Video Wall
Extended Storage records and stores video, meta
data
Keyboard control any monitor on the network
Megapixel
NVR Server video database, serves video to
clients, and manages both edge and storage devices
Enterprise Site Manager Server single site
login, centralized event/alarm repository
Enterprise Site Manager
Client Applications
20
Ventaja VideoEdge
Llave en Mano
Abierto
Seguro

• Basado en dispositivo para prevenir instalación
  de software de terceros
• Utilidad para hacer respaldo y restaurar todos
  los parámetros
• Encriptado Comunicación y handshake asegura un
  sistema seguro

• Aplicaciones de OS y NVR instalados
  automáticamente de un solo bootable CD
• Usa hardware estándar comercialmente disponible
• Disponible como software-only o como llave en
  mano solución

• Corre en plataforma abierta de hardware
• 100 API-basado para integración con sistemas
  complementarios

21
AD IP Video Arquitectura
Vx Client (Estándar con Opciones)

• Modo Básico (No Requiere Licencia)
• VideoEdge NVR Server (NVR Login)
• Monitorear Cámaras (Visualización)
• Herramientas (play back Exportar)
• Modo Estándar (Licencia Opcional)
• Configuración (Cámara Config)
• Web Connect (Admin Config)
• Log de Movimiento (Alertas de Movimiento)
• Reflash (Firmware Update de Admin)
• Horario agenda (Grabación de cámaras)
• Mapas (Monitoreo basado en Mapas)
• VOIP

• Otras Opciones
• Vision Search
• Video Wall Controller

Ethernet
Cx Consola de Alerta (Licencia Opcional)

• Manejo de Alertas/Alarmas
• Query Alarmas
• creación de Mapas

VideoEdge VMx Agent (Licencia Opcional)

• video Wall Matricial Virtual (Manejado por Vx
  Cliente con video Wall Controller)

CONFIDENTIAL
22
Vx Client
Fácil de dar de alta dispositivos IP sin hacer
login a la Pagina Web
Listas extensiva de cámaras IP Mega-píxel
Encoders
Manejo de listas en grupos lógicos basado en
sitios o nombres
Visualizar en una resolución y FPS y grabar en
otro FPS por cámara
23
Cliente - Mapas
Cursor encima de icono para visualización en
vivo Automáticamente llama video en vivo NOTA
Cx Alert Consola software crea mapas
personalizados al importar imágenes raster (BMP,
JPG) luego Drag-and-Drop Cámaras
24
Video Edge NVR
Schema de cada Sitio
WAN
Network Storage
Video Edge Encoder
Site 1
Video Edge NVR
Video Wall
Network Storage
Video Edge Encoder
Site n
Estación Central de Monitoreo
VX Client Alert Console
25
Productos de Almacenamiento

• iSCSI - AD Raid Storage System
• Continua con AD RSS para Intellex
• Compatible RSS para VideoEdge NVR
• 3 capacidades (6 modelos) de 3.0TB a 6.0TB
• AD-Branded 3 años garantía
• SCSI Direct Attached Storage
• AD-Branded, 3 años garantía
• Introducción en Price Book en ISC West
• 3 capacidades (3 modelos)
• Evolución del Trident Tek SCSI
• Fibra Direct Attached Storage
• Evaluate and qualify vendor
• Introducción en Price Book en ISC West
• AD-Branded 3 años garantía
• Dos capacidades 11.25TB (15x750GB) a 15.0TB
  (15x1000GB)
• Expandir via daisy-chain hasta 51.0TB de
  capacidad

26
VideoEdge NVMS Architecture Roadmap
VideoEdge Client

• Single unified client for Intellex and NVR
• New GUI for uniformed look across Intellex NVR
• Functionality will include Network Client and Vx
  Client

VideoEdge VMx Agent (Optional Licensed SW)

• Virtual Matrix Video Wall (Managed by VideoEdge
  Clients with Video Wall Controller)

Ethernet
VideoEdge Enterprise Server (Optional Licensed SW)

• Database Independence
• Single Login for NVRs Intellex
• Enterprise Users and Privileges
• Centralize metadata for NVRs Intellex
• Seamless integration w/SWH CC9000

CONFIDENTIAL
27
Incluido en VideoEdge

• Incluido GRATIS con la solución VideoEdge (VE)
• Sistema Operativo del Servidor
• Embedded Linux OS esta en el CD de instalación
• NVR Server Software
• Aplicación de VideoEdge Server esta en el CD de
  instalación
• No requiere Patch Updates diariamente
• Embedded Linux no susceptible a las
  actualizaciones típicas de Windows
• Elimina la necesidad de Software de Seguridad de
  Terceros
• READ ONLY dispositivo de seguridad, menos
  susceptible a virus
• Más cámaras y más Rendimiento por Servidor
• Plataforma ofrece mínimo gasto fijo y máximo
  rendimiento
• RESUMEN Con más cámaras y/o más NVRs necesario.
  Más ahorros de los clientes con VideoEdge

28
Licencias de Cámaras

• Determina Numero Total de Licencias
• Precio y Descuento Basado en Volumen
• Precio del VideoEdge NVR es por el NUMERO TOTAL
  de cámaras (uno o mas servidores)

• Determina Configuraciones de Video y cámaras por
  NVR
• Cual Video Codec? (ACC, MPEG4,MJPG)
• Que Resolución? (CIF, 2CIF, 4CIF, 1.3MP, 2MP,
  3MP, 5MP, etc.)
• Cuanto Cuadros por Segundo para grabar y/o
  visualizar?
• Cuantas horas de grabación que Modo de
  grabación? (Lunes-viernes 8 hrs)
• Cuantos días de almacenaje? (7 días, 1 Mes,)
• Numero de cámaras por NVR? (1,,128 limitado por
  la ubicacion de la camara)

29
NVR Configuración

• Configuración de Video Determina numero de
  cámaras por NVR
• Pruebas adicionales para proveer mas parámetros
  del VideoEdge NVR Bundled
  Server
• (VE Bundled Server Cams x Codec x Rez x FPS
  _at_ Record Mode)
• ( Days 1.50TB _at_ 16 Cams x Codec x Rez x FPS _at_
  Continuous Record)
• ( Days 3.00TB _at_ 24 Cams x Codec x Rez x FPS _at_
  Continuous Record)
• ( Days 3.75TB _at_ 32 Cams x Codec x Rez x FPS _at_
  Continuous Record)

Modo Grabar Resolución FPS Codec CAMs por NVR
Continuo 4CIF 30 ACC, MPEG4, MJPEG gt 32 Cámaras
Movimiento 4CIF 30 ACC, MPEG4, MJPEG gt 64 Cámaras
Continuo 4CIF 57 ACC, MPEG4, MJPEG gt 128 Cámaras
Continuo MegaPixel 510 MJPEG gt 60 Cámaras
30
Calculo de Almacenamiento y Ancho de Banda
Calculo de Almacenamiento http//www.americandynam
ics.net/support/calc_NVR_Storage_Requirement.html
1. Teclea Modelo (opcional) 2. Teclea Data Rate
(Cam Mfg Info) 3. Selecciona Unidades
(KBits/secGbytes/day) (CAM Mfg Info) 4.
Teclea Total de Dispositivos 5. Teclea Horas de
Grabación 6. Agrega Más Renglones (cuando
necesario) Calcula Dinamicamente 7. File-Save
As-.mht file
31
VideoEdge Management Suite
Modelo Descripcion
ADNSCX-SM SITE MANAGER Single-Site Login, Central Database for All NVR Alert Meta data for Vx Client Cx Alert Consola
ADNSVXC-STN Manejar, Configurar, Visualizar NVRs/Cámara (Edición estándar)
ADNSVXC-VWC Video Wall Control Manejar, Configurar, Visualizar NVR y Controlar Video Wall (Uno o mas ADNSVMX-AGT PCs)
ADNSVMX-AGT Virtual Matrix Video Wall (Manejado remotamente por ADNSVXC-VWC PC)
ADNSCX-AMC Alert Map Creation Manejo y creación de mapas
ADNSCX-PDA Mobile View y controlar cámaras (MJPEG-Only)
ADNSNVR-CL-MA Anual Software Mantenimiento VideoEdge Por cámara licencia estándar Anual Software Mantenimiento VideoEdge Por cámara licencia estándar Anual Software Mantenimiento VideoEdge Por cámara licencia estándar
ADNSNVR-CL-MAE Anual Software Mantenimiento VideoEdge Por cámara licencia 24x7 enhanced Anual Software Mantenimiento VideoEdge Por cámara licencia 24x7 enhanced Anual Software Mantenimiento VideoEdge Por cámara licencia 24x7 enhanced
ADNSVXC-MA Anual Software Mantenimiento Vx Client, Vx Client con Video Wall Controlador o Cx Mobile Alert Anual Software Mantenimiento Vx Client, Vx Client con Video Wall Controlador o Cx Mobile Alert Anual Software Mantenimiento Vx Client, Vx Client con Video Wall Controlador o Cx Mobile Alert
ADNSVMX-MA Anual Software Mantenimiento VMx Agent o Cx Alert Consola Anual Software Mantenimiento VMx Agent o Cx Alert Consola Anual Software Mantenimiento VMx Agent o Cx Alert Consola
32
Dispositivos Edge

• September 14, 2008
• Dan Cremins
• Manager of Product Management, Edge Devices

33
VideoEdge Encoder

• Características
• Limitador de Ancho de Banda
• Watchdog con auto-reset
• Detección perdida de video
• Sensornet Data Port
• POE
• Entrada de stream de texto
• Acceso por password de Multi nivel
• 10Base-T/100Base-TX
• 1U para montar en estante, pared o rack
• 4CIF/30fps NTSC 240fps
• Camera Handlers
• American Dynamics
• Pelco P, D
• Bosch

34
IP SpeedDome Ultra 8

• Combinación de
• Optima/SDU Housing modificado con I/O base y
  encoder integrado
• Encoder de un solo canal incorporado
• ACC Compresión
• Hasta 30ips _at_ 704x480
• Mismas características que SpeedDome Ultra 8
• Interior o Exterior

35
Integración/Accesibilidad
VideoEdge NVR firmware update
Intellex IP version 4.2
Web Browser Interface
36
Posición Competitiva
American DynamicsIP SpeedDome Ultra 8
Compresión ACC
Max ips 30ips
Resolución 704x480, 704x240, 352x240
Cámara opciones 35x, 540TVL, EIS, TDN, WDR or 22x, 470TVL
Video Analítico No
Salida Análoga No
PoE No
Compatible con terceros No
Upgrade de análogo Yes, using SDU8
Temperatura de Operación 0? to 45?C (32? to 113?F)
