Diapositiva 1

1

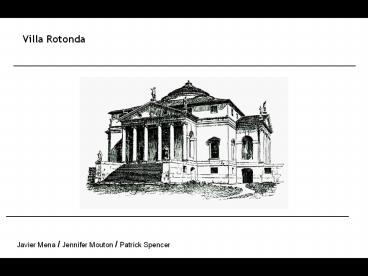

Villa Rotonda
__________________________________________________
_________________
__________________________________________________
_________________
Javier Mena / Jennifer Mouton / Patrick Spencer
2
Ficha Técnica
Nombre Obra ____ Villa Capra (Villa La
Rotonda) Arquitecto ______ Andrea di Pietro della
Góndola (Palladio) Ubicación _______ Vicenza,
Italia Época __________ Renacimiento Fecha
__________ 1566 1569 Tipo ___________ Villa
rural de vivienda Estilo __________ Manierismo
3
Marco Histórico
Clasicismo
Retrospección
Revalorización cánones clásicos
- Simetría Proporción -
Transparencia Lógica - Uniformidad
Orden
Gótico
Arquitectos fundamentaron sus proyectos partir de
la lógica clásica greco-romana, marcando un
cambio sustancial en estilo con comparación a la
época del gótico, definiendo una nueva lógica
proyectual epocal. La arquitectura renacentista
se establece a partir de un estudio y una
imitación a las hipótesis y las lógicas
constructivas del clasicismo. Órdenes clásicos y
elementos arquitectónicos de la cultura
greco-romana se transformaron en el lenguaje de
expresión del renacimiento. Se estableció un
nuevo lenguaje cultural de la época utilizando un
vocabulario arquitectónico del pasado.
Renacimiento
Barroco
4
Conceptos Clave
Armonía de posición de las partes o puntos
similares unos respecto de otros y con referencia
a un punto, línea o plano determinado. Paridad,
proporción, correspondencia, equilibrio, armonía
Simetría
Rama de la matemática que se ocupa de las
propiedades de las figuras geométricas en el
plano o el espacio, como son puntos, rectas,
planos.Exacto, preciso, riguroso, matemático
Geometría
Relación entre magnitudes. Disposición o
correspondencia de las partes con el todo o entre
cosas relacionadas entre sí. Concordancia,
conformidad, armonía
Proporción
Entorno que propone una conexión del hombre con
lo natural. El paisaje como construcción y como
escenario arquitectónico. Paisajismo es el
proceso racional por el cual el hombre utiliza la
naturaleza como herramienta para expresarse al
mismo tiempo de obtener otros beneficios.
Entorno, vista, horizonte, recorte, fondo
Paisaje
5
Villa
Concepto
Lugar de recreación y descanso pero al mismo
tiempo centro de producción agrícola que se
encuentran en grandes extensiones de terrenos con
viñas. Síntesis de un templo religioso con una
vivienda, de lo funcional con lo simbólico, de lo
divino con lo terrenal. Exaltación de las
virtudes de la vida en el campo La casa
establecía un poder social y político sobre los
alrededores. Profunda connotación artística y
cultural pero a la vez cumple (debiese) una
función productiva.
Villa Emo
6
Cuerpo Conceptual
Pensamiento
Cada operación arquitectónica manifiesta el
pensar de la época y Propone algo más allá de lo
observable
Lógicas proyecutales
Lógica / Orden / Método
Simetría / planta central / tipologías clásicas
A partir de la lógica de la simetría
Se ordena en planta una obra de arquitectura
Mediante el uso de tipologías y cánones clásicos
7
Cuerpo Conceptual
Elaboración
De que manera la operación arquitectónica de
regirse por la ley de la simetría compone el
proyecto?
Simetría / planta central / tipologías clásicas
Adyacencia / planta central / falta de pasillos
La doble simetría establece una conjugación de
espacios que permiten que aparezca el tema de la
adyacencia
Planta Central determina el proyecto
- Compone espacialmente la obra - Ordena las
vistas y circulación a partir de ejes - Genera
espacio jerárquico central - Afecta el programa
del lugar
8
Cuerpo Conceptual
Pensamiento
La inserción de la obra en el lugar
- Se dispone en relación a los ejes - Genera
vistas en cada pórtico - Establece un diálogo con
el entorno natural
Relación Hombre - Naturaleza
A partir de las vistas generadas desde los
pórticos, se recortan 4 paisajes de un entorno
natural que sin la obra se apreciaría como un
continuo.
El paisaje construido e intencionado como un
escenario o telón de fondo para el hecho
arquitectónico. El interior domina al exterior.
9
Vista Norte-Este
Vista Norte-Oeste
N
Vista Sur-Este
Vista Sur-Oeste
10
Cuerpo Conceptual
Elaboración
N
11
Cuerpo Geométrico
Composición
Geometría como herramienta de trazado
Compone el proyecto
Círculo, Cuadrado y Rectángulos proporcionados
son elementos principales de composición
Establece límites y compone espacios del proyecto
Organiza la planta de forma axial, simboliza lo
celestial y funciona como núcleo jerarquizando
espacio central de la obra
12
Cuerpo Geométrico
Composición
Módulos y Magnitudes que se repiten
50 m
12.5 m
13
Cuerpo Geométrico
Proporción y Magnitud
Los pórticos abarcan la mitad del ancho de las
caras del cubo central y el pórtico saliente, con
su escalinata, tiene la misma profundidad que la
mitad del cubo. La superficie total de pórticos
y escalinatas es equivalente a la superficie del
cuerpo central. El diámetro de la rotonda
equivale a la anchura del pórtico o, que es lo
mismo, a la mitad de cada cara del cuerpo
central.
14
Relación Magnitud
Casona Las Condes Cancha Fútbol C1
15
Cuerpo Geométrico
Composición
16
Cuerpo Geométrico
Composición
17
Cuerpo Geométrico
Composición
18
Cuerpo Geométrico
Composición
Trama de planta y elevación se combinan para
generar los espacios tridimensionales. De esta
manera se comprende la concordancia geométrica
entre la planta y el alzado.
19
Cuerpo Geométrico
Ejercicio
20
Cuerpo Plástico
Pensamiento
La obra se puede descomponer con el fin de
entender el proyecto desde sus porciones básicas
para luego comprenderlo en su totalidad.
Planta de la Villa Rotonda vista como una mesa
(estructura central) y 4 sillas (pórticos)
Por ejemplo, al sustraer la estructura central
del edificio mismo, se puede notar con mayor
claridad la relación axial entre pórticos así
como el espacio que contienen como límites.
21
(No Transcript)
22
Cuerpo Plástico
Elemental
23
Cuerpo Plástico
Elementos
24
Cuerpo Plástico
Elemental
25
Cuerpo Plástico
Panteón
El espacio interno de la rotonda está constituido
por un cilindro cubierto por una semiesfera. El
cilindro tiene una altura igual al radio, y la
altura total es igual al diámetro, por lo que se
puede inscribir una esfera completa en el espacio
interior.
26
Cuerpo Plástico
Ejercicio
Rotonda
Panteón
