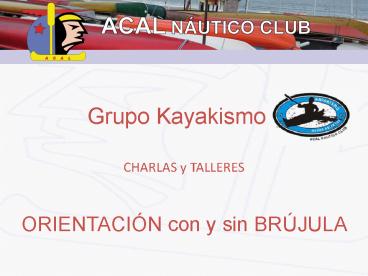

Grupo Kayakismo

1
Grupo Kayakismo

• CHARLAS y TALLERES

ORIENTACIÓN con y sin BRÚJULA
2
Qué entendemos por orientación?

• Orientar es colocar una cosa en una posición
  determinada respecto a los puntos cardinales
• Y en segunda acepción determinar la posición o
  dirección de una cosa respecto a un punto
  cardinal.

3
Conceptos básicos

• Lo primero es saber donde estamos
• Después debemos saber a donde queremos ir
• Elegir la mejor ruta

4
Donde estamos.

• Primero debemos encontrar un punto de referencia.

• Los puntos de referencia habituales son los
  puntos cardinales.

5
Como encontrar el Norte

• Tenemos dos tipos de métodos
• Naturales el sol, las estrellas, el musgo, los
  anillos de los árboles, etc.
• Artificiales la brújula, el GPS.

6
Orientación sin Brújula(consejos para aplicar
en el hemisferio sur)
7
El sol reloj

• El sol sale por el Este y se pone por el Oeste.
• El sol, al mediodía, alcanza su zenit y por lo
  tanto está al norte en el hemisferio sur
  (viceversa en el norte)
• Usando un reloj de agujas, apuntamos con las 12
  al sol y la bisectriz del ángulo de la manecilla
  pequeña con las 12 nos indica el norte.

8
El sol sombra

• La sombra de un palo nos puede ayudar a encontrar
  el Norte
• Clavamos en un terreno llano un palo que proyecte
  una sombra de unos 30 ó 40 cm. y marcamos el
  extremo de la sombra
• Dejamos pasar unos 20 minutos y marcamos
  nuevamente
• Unimos los dos puntos con una línea. La
  perpendicular a esa línea, marcará el Norte Sur
  (a mayor tiempo, mayor precisión)

9
Las estrellas

• En el hemisferio sur usaremos la Cruz del Sur.
• Si prolongamos la longitud del brazo más largo
  cuatro veces y media, el punto imaginario que
  localicemos indicará el Sur Celeste que al
  proyectarlo hacia la tierra nos marcará el Sur
  Terrestre

10
(No Transcript)
11
Otros métodos (menos precisos)

• Anillos de los árboles crecen más por donde más
  les da el sol (Norte).
• Musgo en las rocas se acumula donde les da
  menos el sol (SUR).

12
Orientación con Brújula(consejos para aplicar
en el hemisferio sur)
13
La Brújula

• instrumento que sirve para orientarse, por medio
  de una aguja imantada que señala el Norte
  magnético
• Ojo !
• que es ligeramente diferente para cada zona del
  planeta, y distinto del Norte geográfico.

14
Por que ocurre eso ?

• la Tierra se comporta como un gigantesco imán
• los polos magnéticos de la Tierra no coinciden
  con los polos geográficos de su eje

15
Por que no coinciden ?

• Declinación es la diferencia angular entre el
  Norte magnético y el Norte geográfico.

16
Breve historia de la Brújula
Brújula China dinastía Han 206AC-200DC
1300 Aguja pivotante en brújula seca
1928 la brújula Silva
1894 David William Brunton inventa la brújula que
lleva su nombre
17
Breve historia de la Brújula
1914 Recta en Suiza empieza a fabricar brújulas
en carcasas para relojes de bolsillo, luego en
1941 produce los modelos Caja de fósforos
1936 Tuomas Vohlonen inventa la brújula con
liquido y crea la compañía Suunto
En 1928 Gunnar Tilander inventa la brújula
encapsulada en liquido y contacta a los hermanos
Alvar y Björn Kjellström, creando así la compañía
Silva, aquí el primer modelo para mapismo de 1933
18
La brújula

• Partes
• Base de plástico transparente
• Limbo graduado
• Aguja magnética
• Flecha de dirección y sus líneas auxiliares

19
Balance
20
Algunos tipos de brújulas
21
Partes de una brújula
22
Partes de una brújula
23
Partes de una brújula
24
GPS

• El Sistema de Posicionamiento Global (GPS) es un
  sistema de navegación basado en una red de 24
  satélites (NAVSTAR)
• Situados en una órbita geoestacionaria a unos
  20.200 Km de la Tierra, y unos receptores GPS,
  que permiten determinar nuestra posición en
  cualquier lugar del planeta
• Las señales que lanza continuamente cada satélite
  son captadas por el receptor que el excursionista
  lleva consigo, y mediante un complejo sistema de
  triangulación, este calcula nuestra posición.

25
(No Transcript)
26
EN RESUMENSolo preocuparse de tener cargado el
GPS!!!
27
Conceptos básicos

• Lo primero es saber donde estamos
• Después debemos saber a donde queremos ir
• Elegir la mejor ruta

!!
Aun no sabemos !!
28
Usando un MAPA
29
Orientar el mapa

• En todos los mapas, salvo que se indique lo
  contrario, el Norte está en la parte de arriba.

N
30
Orientar el mapa

• Coloca la brújula con el canto paralelo a una de
  las líneas N-S del plano.

N
31
Orientar el mapa

• Gira el limbo hasta que la flecha norte coincida
  con el índice de la brújula y la dirección norte
  del mapa.

N
32
Orientar el mapa

• Gira el plano y la brújula a la vez hasta que la
  aguja imantada en su extremo rojo coincida con la
  flecha norte.
• Ahora el plano orientado hacia el Norte
  Magnético.

N
33
Leer el mapa

• Los mapas que utilizamos en orientación son
  topográficos.
• Distinguimos entre planos (escalas de menos de
  125.000) y mapas (escalas de mas de 125.000)

34
Qué hay que conocer de un mapa o plano?

• Escala es la relación que existe entre la
  realidad y el plano o mapa.

35
Qué hay que conocer de un mapa o plano?

• Escala
• Leyenda conjunto de símbolos que nos sirven para
  leer el mapa

36
Qué hay que conocer de un mapa o plano?

• Escala
• Leyenda
• La distancia entre las curvas de nivel (plano
  topográfico)

37
Ejercicio
38
Dónde estoy?

• Una vez que he encontrado un punto de referencia,
  que he orientado el mapa y que se leer el plano,
  debería ser fácil determinar nuestra posición.
• Si no es así o necesito más precisión, puedo
  recurrir a la triangulación.

39
A dónde quiero ir?

• Ya conozco mi posición y se el lugar al que
  quiero ir, debo trazar un rumbo.
• Trazo una línea con el borde de la brújula,
  uniendo ambos puntos

40
(No Transcript)
41
A dónde quiero ir?

• Coloco el norte del limbo coincidiendo con el
  norte del mapa

42
(No Transcript)
43
A dónde quiero ir?

• El rumbo aparece junto a la flecha de dirección
• Atención a los 180!!!!

44
(No Transcript)
45
Rumbo

• Una vez conocido este dato, levanto la brújula
  del mapa y giro hasta que coincidan la aguja del
  limbo con la aguja magnética y hacia allí debo
  ir.
• También podemos trazar un rumbo si nos dan ese
  dato sin necesidad de mapa.

46
TOMAR RUMBO A UN OBJETO

• Sujetar la brújula delante de ti
• Apunta con la flecha de dirección hacia el objeto
  deseado.
• Gira el limbo hasta que el extremo rojo de la
  aguja imantada coincida con la flecha norte.
• Lee el rumbo en el índice (extremo inferior de la
  flecha de dirección).

47
(No Transcript)
48
(No Transcript)
49
(No Transcript)
50
(No Transcript)
51
Muchas gracias !
PROXIMA CLASE EJERCIOS PRACTICOS
