Title: TOMOGRAPHIE PAR PROJECTIONS ORTHOGONALES ET OUVERTURE CODEE


1

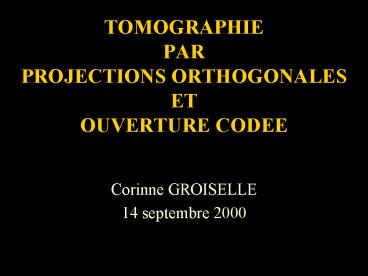

TOMOGRAPHIEPARPROJECTIONS ORTHOGONALESETOUVERT
URE CODEE
  • Corinne GROISELLE
  • 14 septembre 2000

2
HISTORIQUE (1)
  • MM MORETTI LANSIART
  • Brevet dinvention n8615225 du 22/12/90
  • Brevet d'invention n9611966 du 07/10/93
  • Alexandra ROUSSI Etude sur les séquences de
    codage, choix de la séquence de SINGER, calcul
    des côtes du masque (GE400AC), algorithme
    itératif par corrélation équilibrée
  • Juin 1994 thèse de Doctorat

3
HISTORIQUE (2)
  • Problème de résolution sur la coupe et de
    discrimination en profondeur (images fantômes)
  • Selma BERRIM reconstruction itérative par le
    maximum de vraisemblance
  • Juin 1998 thèse de Doctorat

4
OBJECTIFS DE CETTE ÉTUDE
  • But
  • Améliorer la résolution en profondeur
  • Améliorer luniformité
  • Améliorer la quantification
  • Réaliser des acquisitions in vivo
  • Pour cela
  • Définition des côtes du masque
  • Modification de lalgorithme
  • 2nde incidence orthogonale

5
CHRONOLOGIE
  • Février à septembre 1996 stage de D.E.A.
  •  Correction de la diffusion Compton en
    tomographie par ouverture codée
  • Octobre 1996 début de la thèse
  • Juin 1997 changement de la gamma-caméra
  • GE400AC ? DST-XL (S.M.V.Intl.)
  • Juillet 1998 livraison du masque à ouverture
    codée adapté à la gamma-caméra DST-XL
  • Eté 2000 patients

6
PLAN DE LA PRÉSENTATION
  • Les différents types dimagerie par ouverture
    codée
  • Le système SCOTI
  • Application sous incidence unique
  • Application sous 2 incidences orthogonales
  • Acquisitions in vivo
  • Discussions et perspectives
  • Conclusion

7
PLAN DE LA PRÉSENTATION
  • Les différents types dimagerie par ouverture
    codée
  • Le système SCOTI
  • Application sous incidence unique
  • Application sous 2 incidences orthogonales
  • Acquisitions in vivo
  • Discussions et perspectives
  • Conclusion

8
LIMAGERIE PAR OUVERTURE CODÉE
Système multi sténopés
  • Détecteur fixe
  • Acquisition unique statique
  • Acquisition dynamique, multispectrale
  • Sténopé sensibilité résolution
  • Effet tomographique ? plusieurs sténopés
  • Large gamme dangles de vue
  • Suppression des artefacts de limagerie en angle
    limité

9
FORMALISATION DU CODAGE / DÉCODAGE
10
Formalisation du problème de codage / décodage
11
Les différents types de codage Codage de FRESNEL
12
Les différents types de codage Codage
 dépendant du temps
13
Les différents types de codage Codage multi
sténopés statique
14
PLAN DE LA PRÉSENTATION
  • Les différents types dimagerie par ouverture
    codée
  • Le système SCOTI
  • Application sous incidence unique
  • Application sous 2 incidences orthogonales
  • Acquisitions in vivo
  • Discussions et perspectives
  • Conclusion

15
POSITION DES TROUS SUR LE MASQUE SÉQUENCE DE
SINGER
Motif central 50 trous Masque 196 trous
16
SCHÉMA DU DISPOSITIF
17
SCHÉMA DUN STÉNOPÉ
18
HYPOTHÈSES DE TRAVAIL (1)
  • Discrétisation pixels, voxels
  • Activité concentrée au centre du voxel
  • Image somme des projections de chacun des
    points source à travers chacun des trous
  • Aucun flux de photons en dehors des trous du
    masque
  • Masque dépaisseur nulle et trous circulaires

19
HYPOTHÈSES DE TRAVAIL (2)
20
DISCRÉTISATION ISOTROPE
  • Objet 4,5 mm soit 29 coupes de 29x39 pixels
  • 133,3 x 176,7 x 130,3 mm3
  • Masque 3,1 mm
  • Détecteur 2,2525 mm

21
ALGORITHME DE RECONSTRUCTION
  • Algorithme itératif du Maximum de Vraisemblance
  • Lange Carson IEEE Trans. Med. Img. Proc. Vol.8
    306-316 1984

?jintensité calculée Yiintensité
mesurée cijcoefficients
22
ALGORITHME DE RECONSTRUCTIONCalcul des
coefficients
? 215 millions de coefficients
23
ALGORITHME DE RECONSTRUCTIONReconstruction
itérative
24
MATÉRIEL UTILISÉ
25
PLAN DE LA PRÉSENTATION
  • Les différents types dimagerie par ouverture
    codée
  • Le système SCOTI
  • Application sous incidence unique
  • Application sous 2 incidences orthogonales
  • Acquisitions in vivo
  • Discussions et perspectives
  • Conclusion

26
CALIBRATION DE LA RECONSTRUCTION
  • Évaluation du critère de convergence de
    lalgorithme
  • Localisation de la source
  • en profondeur ? résolution en profondeur
  • dans la coupe ? résolution spatiale
  • Évaluation de luniformité

27
OBJETS RADIOACTIFS
  • Simulations numériques
  • Ligne source sur les coupes n1 n7
  • 10 voxels de long x 1 voxel dépaisseur
  • Activité simulée par un comptage fixé à 500
    unités arbitraires
  • Fantômes physiques
  • Ligne source sur les coupes n1 n8
  • Tubes capillaires de 45 mm de long - ? 1,1 mm
  • 3,7 MBq de technétium-99m

28
Images dacquisition des simulations numériques -
1 incidence
29
Simulations numériques - 1 incidenceÉvolution de
lerreur
30
Simulations numériques - coupe n11 incidence -
105 itérations
Résolution spatiale 4,8 mm Résolution en
profondeur 4,5 mm Uniformité 49,0 pixels-1
0,0 pixels-1
31
Simulations numériques - coupe n71 incidence -
111 itérations
Résolution spatiale 4,8 mm Résolution en
profondeur 4,5 mm Uniformité 48,6 pixels-1
0,5 pixels-1
32
Images dacquisition des fantômes physiques - 1
incidence
33
Fantômes physiques - 1 incidenceÉvolution de
lerreur
34
Fantômes physiques - coupe n11 incidence - 67
itérations
Résolution spatiale 5,6 mm Résolution en
profondeur 5,6 mm Uniformité 0,203 MBq/pixel
0,021 MBq/pixel
35
Fantômes physiques - coupe n81 incidence - 78
itérations
Résolution spatiale 7,2 mm Résolution en
profondeur 8,4 mm Uniformité 0,125 MBq/pixel
0,020 MBq/pixel
36
Résultats et discussion sur les reconstructions
sous 1 incidence
simulations
acquisitions
simulations
acquisitions
Résolution en profondeur (mm)
Résolution spatiale (mm)
simulations
acquisitions
Nombre moyen de coups par pixel
Activité moyenne en MBq/pixel
37
FANTÔME COMPLEXE DE THYROÏDE
  • 37 MBq de 99mTc

38
FANTÔME COMPLEXE DE THYROÏDEImages de projections
39
FANTÔME COMPLEXE DE THYROÏDE1 incidence - 224
itérations
40
FANTÔME COMPLEXE DE THYROÏDEAcquisition
parallèle OSEM
41
CONCLUSION SUR LE SYSTÈME SCOTI SOUS INCIDENCE
UNIQUE
  • Bonne discrimination des régions hétérogènes
  • Bonne résolution spatiale
  • Résolution se dégrade avec la profondeur
  • Problème duniformité

42
PLAN DE LA PRÉSENTATION
  • Les différents types dimagerie par ouverture
    codée
  • Le système SCOTI
  • Application sous incidence unique
  • Application sous 2 incidences orthogonales
  • Acquisitions in vivo
  • Discussions et perspectives
  • Conclusion

43
MODIFICATION DE LALGORITHME
44
Évolution de lerreur(2 incidences orthogonales)
45
Évolution du comptage dans limage(2 incidences
orthogonales)
46
Simulations numériques - coupe n12 incidences
orthogonales - 36 itérations
Résolution spatiale 4,5 mm (4,8 mm) Résolution
en profondeur 4,5 mm
(4,5 mm) Uniformité 49,0
pixel-1 0,0 pixel-1 (49,0
0,0)
47
Simulations numériques - coupe n72 incidences
orthogonales - 37 itérations
Résolution spatiale 4,5 mm (4,8 mm) Résolution
en profondeur 4,5 mm
(4,5 mm) Uniformité 49,0
pixel-1 0,0 pixel-1 (48,6
0,5)
48
Fantômes physiques - coupe n12 incidences
orthogonales - 33 itérations
Résolution spatiale 4,5 mm (5,6 mm) Résolution
en profondeur 4,5 mm
(5,6 mm) Uniformité 0,252
MBq/pixel 0,008 MBq/pixel
(0,203 MBq/pixel
0,021 MB/pixel )
49
Fantômes physiques - coupe n72 incidences
orthogonales - 32 itérations
Résolution spatiale 4,5 mm (7,2 mm) Résolution
en profondeur 7,3 mm
(8,4 mm) Uniformité 0,191
MBq/pixel 0,009 MBq/pixel
(0,124 MBq/pixel
0,020 MBq/pixel
50
Résultats et discussion sur les reconstructions
sous 2 incidences
simulations
acquisitions
simulations
acquisitions
Résolution en profondeur (mm)
Résolution spatiale (mm)
simulations
acquisitions
Nombre moyen de coups par pixel
Activité moyenne en MBq/pixel
51
Fantôme complexe de thyroïde sous 2 incidences
orthogonales - 165 itérations
52
PLAN DE LA PRÉSENTATION
  • Les différents types dimagerie par ouverture
    codée
  • Le système SCOTI
  • Application sous incidence unique
  • Application sous 2 incidences orthogonales
  • Acquisitions in vivo
  • Discussions et perspectives
  • Conclusion

53
CONDITIONS DACQUISITIONS
54
COUPES RECONSTRUITES2 incidences orthogonales
55
Comparaison entre louverture codée et limagerie
pinhole
56
PLAN DE LA PRÉSENTATION
  • Les différents types dimagerie par ouverture
    codée
  • Le système SCOTI
  • Application sous incidence unique
  • Application sous 2 incidences orthogonales
  • Acquisitions in vivo
  • Discussions et perspectives
  • Conclusion

57
DISCUSSION ET PERSPECTIVES (1)
  • Diffusion et atténuation
  • Correction des images de projections des
    coefficients
  • Optimisation de la résolution spatiale
  • Échantillonnage plus fin
  • Amélioration de la programmation et de la
    capacité de calcul de la machine

58
DISCUSSION ET PERSPECTIVES (2)
  • Optimisation de la résolution en profondeur
  • Incidences supplémentaires
  • 4 incidences 2 x 2 même temps dacquisition
  • Amélioration de luniformité
  • Modélisation exacte du système

59
PLAN DE LA PRÉSENTATION
  • Les différents types dimagerie par ouverture
    codée
  • Le système SCOTI
  • Application sous incidence unique
  • Application sous 2 incidences orthogonales
  • Acquisitions in vivo
  • Discussions et perspectives
  • Conclusion

60
CONCLUSION GÉNÉRALE (1)
  • La nécessité dune incidence orthogonale a été
    démontrée et assure la validité de la méthode
  • La méthode est sensible et résolutive dans le
    plan de coupe (4,5mm) et en profondeur
    (4,5mm-7,3mm)

61
CONCLUSION GÉNÉRALE (2)
  • Limagerie gamma en ouverture codée sera
    applicable chez lhomme quand luniformité sera
    satisfaisante
  • La méthode ouvre des perspectives de tomographie
    dynamique multispectrale

62
(No Transcript)
63
GE 400 AC vs DST-XL
  • Epaisseur du masque 3,5 mm(3,5 mm)
  • Distance focale 201,5 mm (336,0 mm)
  • Distance du volume au masque 117,0 mm (168,0
    mm)
  • Nombre de trous 196 (196)
  • Diamètre dun sténopé 1,980 mm (3,1 mm)
  • UFOV 385 mm (540 x 400 mm²)

64
Diapos supplémentaires(GENERALITES)
65
Principe de limagerie en médecine nucléaire
66
Principe général de fonctionnement dune
gamma-camera
Mesure de lénergie et localisation spatiale
cristal
collimateur
67
Les différents types dacquisitions
  • Planaires images de projections
  •  corps entier
  • multi-spectrales
  • dynamiques
  • Tomographie coupes dun volume
  • gated SPECT

68
La reconstruction tomographique
  • Algorithmes analytiques (FBP)
  • pas de paramétrage
  • filtrage (filtre rampe)
  • Algorithmes itératifs
  • paramétrisation finie de limage
  • modélisation des mesures
  • contraintes à priori
  • critère darrêt des itérations

69
Les limites de limagerie
  • La sensibilité
  • La résolution
  • temporelle
  • spectrométrique
  • spatiale
  • en profondeur
  • La difficulté de mesures quantitatives
  • la diffusion
  • latténuation

70
Les différents types de reconstructions
  • Lauto-corrélation
  • La corrélation équilibrée
  • Le delta-decoding
  • La décomposition en valeurs singulières
  • La méthode itérative ART

71
Diapos supplémentaires(1 INCIDENCE)
72
Simulations numériques - 1 incidenceÉvolution du
comptage dans limage
73
Simulations numériques - 1 incidenceLocalisation
en profondeur
74
Simulations numériques - coupe n11 incidence -
43 itérations
75
Simulations numériques - coupe n7 1 incidence -
51 itérations
76
Simulations numériques - 1 incidenceRésolution
en profondeur
77
Simulations numériques - 1 incidenceRésolution
spatiale
78
Simulations numériques - 1 incidenceUniformité
79
Fantômes physiques - 1 incidenceÉvolution du
comptage dans limage
80
Fantômes physiques - 1 incidenceLocalisation en
profondeur
81
Fantômes physiques - coupe n11 incidence - 29
itérations
82
Fantômes physiques - coupe n81 incidence - 30
itérations
83
Fantômes physiques - 1 incidenceRésolution en
profondeur
84
Fantômes physiques - 1 incidenceRésolution
spatiale
85
Fantômes physiques - 1 incidenceUniformité
86
Fantôme complexe de thyroïde1 incidence - 79
itérations
87
Diapos supplémentaires(2 INCIDENCES ORTHOGONALES)
88
Simulations numériques - coupe n12 incidences
orthogonales - 26 itérations
89
Simulations numériques - coupe n7 2 incidences
orthogonales - 27 itérations
90
Fantômes physiques - coupe n1 2 incidences
orthogonales - 18 itérations
91
Fantôme physique - coupe n7 2 incidences
orthogonales - 17 itérations
92
Coupes reconstruites(2 incidences orthogonales)
93
Résolution en profondeur - coupe n1(2
incidences orthogonales)
94
Résolution en profondeur - coupe n7(2
incidences orthogonales)
95
Résolution spatiale - coupe n1(2 incidences
orthogonales)
96
Résolution spatiale - coupe n7(2 incidences
orthogonales)
97
Uniformité - coupe n1(2 incidences orthogonales)
98
Uniformité - coupe n7(2 incidences orthogonales)
99
Évolution de lerreur
Write a Comment
User Comments (0)
About PowerShow.com
