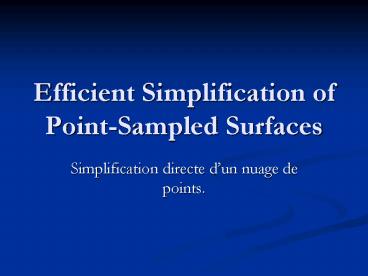

Efficient Simplification of Point-Sampled Surfaces

• Simplification directe dun nuage de points.

2
Motivations

• Travailler directement sur un nuage de point
  (format dentrée très répandu)
• Créer un prétraitement efficace pour réduire la
  complexité de ces données avant de les passer à
  un algorithme de visualisation

3
Approches existantes
La simplification de maillages est un domaine de
recherche déjà très avancé dont certaines
heuristiques peuvent être adaptées aux surfaces
définies par points.

• Méthodes par regroupement (clustering)
• Simplification par itérations
• Simulation de particules

4
Approches existantes

• Dans les méthodes précédentes (alexa et al.,
  Linsen), le nuage de points résultant était
  forcément une partie de loriginal aliasing
• Au contraire, les méthodes présentées ici ne
  donnent pas obligatoirement un sous ensemble de
  lensemble de départ

5
Avantages

• Réduction automatique du bruit
• Rapidité et qualité de la reconstruction de
  surface sur le nuage simplifié
• Adapté aux algorithmes de rendu par points
• Rapide et peu gourmand en mémoire

6
Clustering

• Méthodes très utilisées pour réduire la
  complexité des objets 3D.
• Généralement approche volumétrique
• subdiviser la boite englobante de lobjet en
  cellules
• remplacer tous les points dune même cellule par
  un représentant commun

• approche surfacique
• incrémentale
• hiérarchique

7
Analyse de la covariance

• On cherche à estimer la variation de surface,
  cest-à-dire la distance des points au plan
  tangent
• Lanalyse des valeurs et vecteurs propres de la
  matrice de covariance dun voisinage local peut
  être utilisée pour estimer les propriétés locales
  de la surface

8
Matrice de covariance 3x3

• Calcul de la matrice de covariance au point p

9
Vecteurs propres
10
Estimation de normale
Equation du plan
V0 est une approximation de la normale à la
surface
11
Variation de surface
12
Croissance de région

• A partir dun point qui constitue un cluster, on
  ajoute successivement ses voisins pour agrandir
  le cluster.
• On sarrête si
• on atteint le maximum de points spécifié par
  lutilisateur
• on atteint la variation de surface maximum
  spécifiée par lutilisateur

13
Croissance de région

• Pour éviter davoir trop de clusters et trop
  petits,
• lutilisateur fixe un seuil  minimum
• Tous les points dans de trop petits clusters sont
  rattachés au cluster valide le plus proche
• Cette opération peut amener à dépasser le seuil
  maximum fixé

14
Hierarchical Clustering

• Cette approche consiste à séparer récursivement
  le nuage de points en 2 tant que
• sa taille est supérieure à la taille maximum dun
  cluster
• la variation de la surface est supérieure à une
  variation maximum

On définit le plan de coupe par le centre du
nuage de points et le vecteur V2 de la matrice
de covariance
15
Hierarchical Clustering
16
Comparaison des 2 méthodes
17
Iterative Simplification
Principe Réduire itérativement le nombre de
points du modèle initial en considérant lerreur
encourue
18
Iterative Simplification

• Mesure quantitative de lerreur commise
• En considérant les k voisins de chaque point p
• on estime un plan tangent entre pi et p
• via ei p - pi et bi ei n (normal en p)
• Contraction itérative de paires de points
• Deux points p1 et p2 se contractent en p
• si lerreur minimum est vérifiée

19
Iterative Simplification
20
Particle Simulation
Principe Placer le nombre souhaité de
particules aléatoirement sur la surface Les
répartir suivant un algorithme de répulsion en
restreignant leurs déplacements contre la
surface
21
Particle Simulation

• Répulsion
• Force de répulsion linéaire
• Fi(p) k (r - p - pi).(p - pi)
• r rayon dinfluence
• Fi(p) force exercée sur la particule p
• k force constante
• Force totale exercée sur p
• F(p) ? i?Np Fi(p)
• où Np est le voisinage de rayon r

22
Particle Simulation

• Projection
• Les points sont projetés sur la surface
• définie implicitement par une adaptation
• de la projection surfacique MLS
• MLS cest quoi ?
• Moving Least Square
• Adaptation ?
• Pour les nuages de points non uniformément
  répartis

23
Particle Simulation

• Projection (suite)
• Calcul de la projection surfacique MLS coûteuse
• Prévisualisation par simple projection sur le
  plan tangent du point le plus proche

24
Particle Simulation

• Simulation adaptative
• Concentrer plus de points
• dans les régions de hautes coubures
• Adapter le rayon de répulsion
• r inversement proportionnel à ?n (variation)
• Adapter la répartition initiale
• à ? (densité) on associe ?.?n

25
Particle Simulation
26
Appréciation derreur

• Evaluer la qualité des surfaces générées par
• ces méthodes pour différents nuages de points
• Erreur maximale (distance bilatérale dHausdorff)
• ?max(s,s)
• Erreur moyenne (distance point à surface)
• ?avg(s,s)

27
Appréciation derreur

• Créer un nuage de points Q de point de S, par la
  méthode simulation de particule
• Pour tout q?Q d(q,S) minp?Sd(q,p)
• d(q,S) calculer via lopérateur de projection
  MLS
• On approxime ainsi
• ?max(s,s) ? maxq?Qd(q,S)
• ?avg(s,s) ? 1/Q ?q?Qd(q,S)

28
Résultats

• Appréciation de la surface

29
Résultats

• Effort du traitement
• Clustering de loin la plus rapide
• Iterative Simplification phase de précalcul
  relativement longue
• Particule Simplification la plus lente pour les
  gros modèles
• ? alternative
• petit nombre de particules
• position déquilibre
• division des particules (adapter le rayon de
  répulsion)
• position déquilibre
• etc. jusquà ce le nombre de particule convienne

30
Résultats
31
Résultats

• Mémoire requise
• implémentation in-core

Incremental Clustering Iterative
Simplification Particle Simulation
Espace mémoire linéairement proportionnel au
modèle dentrée
Hierarchical Clustering
Espace mémoire ne dépendant que de la taille du
modèle de sortie
32
Résultats

• Simpification par points
• P (134 345 points)
• ? Iterative Simplification (3,5)
• P (5 000 points)
• ? Triangularisation (2,45)
• S

• Simplification par mesh
• P (134 345 points)
• ? Triangularisation (112,8)
• S
• ? Mesh Simplification QSlim (3,5)
• S
