Commit out of order

1

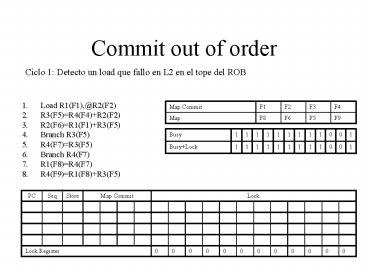

Commit out of order
Ciclo 1 Detecto un load que fallo en L2 en el
tope del ROB

• Load R1(F1),_at_R2(F2)
• R3(F5)R4(F4)R2(F2)
• R2(F6)R1(F1)R3(F5)
• Branch R3(F5)
• R4(F7)R3(F5)
• Branch R4(F7)
• R1(F8)R4(F7)
• R4(F9)R1(F8)R3(F5)

2
Commit out of order
Ciclo 1 Saco el load y lo inserto en la tabla

• R3(F5)R4(F4)R2(F2)
• R2(F6)R1(F1)R3(F5)
• Branch R3(F5)
• R4(F7)R3(F5)
• Branch R4(F7)
• R1(F8)R4(F7)
• R4(F9)R1(F8)R3(F5)
• R3(F10)R1(F8)R3(F5)

3
Commit out of order
Ciclo 2 La primera instrucción en el ROB esta
terminada

• R3(F5)R4(F4)R2(F2)
• R2(F6)R1(F1)R3(F5)
• Branch R3(F5)
• R4(F7)R3(F5)
• Branch R4(F7)
• R1(F8)R4(F7)
• R4(F9)R1(F8)R3(F5)
• R3(F10)R1(F8)R3(F5)

4
Commit out of order
Ciclo 2 La instrucción que queda como primera no
esta terminada, asi que la conservo.

• R2(F6)R1(F1)R3(F5)
• Branch R3(F5)
• R4(F7)R3(F5)
• Branch R4(F7)
• R1(F8)R4(F7)
• R4(F9)R1(F8)R3(F5)
• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)

5
Commit out of order
Ciclo 3 Como la primera instrucción del ROB no
esta lista, la tengo que mover a la tabla

• R2(F6)R1(F1)R3(F5)
• Branch R3(F5)
• R4(F7)R3(F5)
• Branch R4(F7)
• R1(F8)R4(F7)
• R4(F9)R1(F8)R3(F5)
• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)

6
Commit out of order
Ciclo 3 Tabla modificada

• Branch R3(F5)
• R4(F7)R3(F5)
• Branch R4(F7)
• R1(F8)R4(F7)
• R4(F9)R1(F8)R3(F5)
• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)
• Branch R1(F11)

7
Commit out of order
Ciclo 4 Commit de 4

• Branch R3(F5)
• R4(F7)R3(F5)
• Branch R4(F7)
• R1(F8)R4(F7)
• R4(F9)R1(F8)R3(F5)
• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)
• Branch R1(F11)

8
Commit out of order
Ciclo 5 Commit de 5

• R4(F7)R3(F5)
• Branch R4(F7)
• R1(F8)R4(F7)
• R4(F9)R1(F8)R3(F5)
• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)
• Branch R1(F11)
• NOP

9
Commit out of order
Ciclo 5 Despues del commit de 5

• Branch R4(F7)
• R1(F8)R4(F7)
• R4(F9)R1(F8)R3(F5)
• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)
• Branch R1(F11)
• NOP
• NOP

10
Commit out of order
Ciclo 6 Despues del commit de 6

• R1(F8)R4(F7)
• R4(F9)R1(F8)R3(F5)
• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)
• Branch R1(F11)
• NOP
• NOP
• NOP

11
Commit out of order
Ciclo 7 Despues del commit de 7

• R4(F9)R1(F8)R3(F5)
• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)
• Branch R1(F11)
• NOP
• NOP
• NOP
• NOP

12
Commit out of order
Ciclo 8 Commit de 8

• R4(F9)R1(F8)R3(F5)
• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)
• Branch R1(F11)
• NOP
• NOP
• NOP
• NOP

13
Commit out of order
Ciclo 8 Commit de 8. Notar que F7 queda libre.

• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)
• Branch R1(F11)
• NOP
• NOP
• NOP
• NOP
• NOP

14
Commit out of order
Ciclo 9 Supongamos que 1 se termina de ejecutar,
en este ciclo

• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)
• Branch R1(F11)
• NOP
• NOP
• NOP
• NOP
• NOP

15
Commit out of order
Ciclo 9 Porque 1 se termino de ejecutar nos
queda

• R3(F10)R1(F8)R3(F5)
• Load R1(F11),_at_R3(F10)
• Branch R1(F11)
• NOP
• NOP
• NOP
• NOP
• NOP

16
Commit out of order
Ciclo 9 Despues del commit de 9

• Load R1(F11),_at_R3(F10)
• Branch R1(F11)
• NOP
• NOP
• NOP
• NOP
• NOP
• NOP

17
Commit out of order
Ciclo 10 Despues de commit 10. Se libera F8

• Branch R1(F11)
• NOP
• NOP
• NOP
• NOP
• NOP
• NOP
• NOP

18
Commit out of order
Ciclo 11 Termina 3

• Branch R1(F11)
• NOP
• NOP
• NOP
• NOP
• NOP
• NOP
• NOP

19
Commit out of order
Si puedo sacar las instrucciones del reorder
buffer fuera de orden, es necesario el reorder
buffer?
20
Commit out of order
Con el esquema anterior NO, PERO ...
21
Commit out of order
Con unos pequeños cambios SI Variable lenght ROB
with out of order commit
22
Variable lenght ROB with out of order commit

• Agregemosle a cada entrada en la tabla de
  checkpoints un contador de instrucciones
  faltantes de commit para ese checkpoint
• A cada entrada en las colas de issue se le agrega
  una entrada que solo tiene un numero
  correspondiente a su checkpoint

23
Variable lenght ROB with out of order commit
Idea y Funcionamiento Cada instrucción siempre
tiene un chequepoint. Cada checkpoint cuenta
cuantas instrucciones que no hicieron commit
estan bajo su proteccion Cuando el checkpoint
no protege a ninguna instrucción se libera esa
entrada en la tabla Cuando se hace un dispach de
una instrucción se incrementa el contador del
checkpoint que la protege Cuando una
instrucción finaliza su ejecucion decrementa el
contador del checkpoint que la protege
24
Variable lenght ROB with out of order commit
Donde y cuando insertar un checkpoint? El donde,
en realidad no importa, si bien hay lugares que
son mas convenientes que otros (los branch con
baja confidencia). El cuando, no conviene que los
bloques protegidos sean muy chicos (ya que no se
liberarian registros dentro del bloque), ni muy
grandes (se desperdiciaria mucho en caso de que
el bloque no se ejecute en la totalidad). Hay que
buscar una funcion de optimizacion que tenga como
parametros la cantidad de instrucciones
protegidas y la confidencia de los branchs)
25
Variable lenght ROB with out of order commit
Limites Los problemas que encuentro son La
longitud del store buffer, y la longitud de la
cola de load/store, principalmente. La cantidad
de entradas en la tabla de checkpoints, aunque
calculo que con muy pocas entradas 8 o 16
bastarian, igual cada entrada tiene menos de 100
bytes para una arquitectura con 64 registros
logicos y 256 fisicos. El costo de los saltos mal
predichos es mayor
26
Variable lenght ROB with out of order commit
Ventajas Puede llegar a simular ROBs de miles
de instrucciones, con lo cual se puede llegar a
absorber mucho mejor las instrucciones de
latencia prolongada. Puede llegar a reducir mucho
la presion sobre los bancos de registros, amen de
que se puede adaptar perfectamente a los
registros virtuales ambos son ortogonales
27
Combinando ambas ideas
Se pueden combinar ambas ideas y obtener lo mejor
de las dos formas de trabajo, haciendo inclusive
un sistema mixto que cambie de forma de trabajar
de acuerdo al codigo que se este ejecutando. La
ventaja de mezclar ambos metodos de trabajo seria
que cuando una instrucción dependiente de otra
que ya se esta en la tabla de checkpoints, no
haria falta enviarla tambien a la tabla, por lo
tanto no me ocuparia espacio en la tabla, la
podria dejar solo en las colas de issue, con lo
cual con muy pocas entradas en la tabla seria
suficiente. De igul forma la ROB podria ser mas
pequeña dado que existe un mecanismo que me
permitiria ir mas lejos.
