Contexte et interaction dans les interfaces zoomables

1

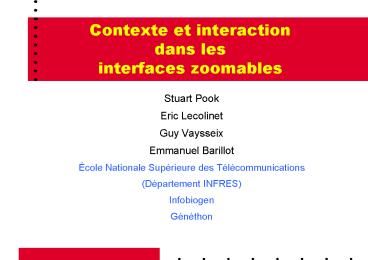

Contexte et interactiondans lesinterfaces
zoomables

• Stuart Pook
• Eric Lecolinet
• Guy Vaysseix
• Emmanuel Barillot
• École Nationale Supérieure des Télécommunications
• (Département INFRES)
• Infobiogen
• Généthon

2
1. Perdu dans lhyperespace

• Problème de désorientation
• perte de contexte après plusieurs zooms
• Trois nouvelles aides contextuelles
• couche de contexte
• couche historique
• hiérarchie

3
Couche de contexte

• Transparente
• Temporaire
• Dynamique
• Superposition
• focus (fixe) dernière vue courante
• contexte (variable) vue globale

4
Couche de contexte (vidéo)

• Rappel de la position du focus dans le contexte
• Contrôle interactif de léchelle de contexte
• mieux situer le focus
• Le mouvement aide à séparer les 2 vues

5
Couche historique

• Même principe
• transparente
• dynamique
• temporaire
• Superposition
• vue globale fixe
• vue historique variable

• Positions de
• la dernière vue courante
• la vue historique
• Contrôle interactif de la position dans le temps
•  revenir dans le temps

6
Couche historique (contruction)
7
Hiérarchie

• Permanente
• À coté de lIZ
• Représentation hiérarchique de lespace
• Indique lexistence des informations pas encore
  visibles
• Outil de navigation

8
2. Les opérations continues

• Choisir et contrôler des opérations continues
• Exemple Acrobat Reader
• trois façons de zoomer
• boîte de dialogue, option menu, souris
• trois façons de faire défiler
• boîte de dialogue, ascenseurs, souris
• Plusieurs problèmes
• trop de modes et façons de faire
• nombreux changements de focus
• non contextuel
• place écran
• usages répétés

9
Control Menu

• We propose a new type of pop-up menu that is
  circular and visually similar to marking menu.
• A control menu is shown here.
• As this menu is a pop-up it is contextual. The
  mouse click used to pop-up the menu indicates
  where the action chosen by the menu is to be
  applied.
• The gesture used to pop-up the menu continues so
  as to select an operation from the menu and to
  then control this operation.

• Nouveau type de menu contextuel
• Ressemble à un  marking menu
• Combine choix et contrôle
• une seule action continue et réversible
• pas de changement de focus
• feedback immédiat

1. choisir zoom
2. zoomer
bouton de la souris pressé
3. dézoomer
bouton de la souris relâché
4. zoomer
résultat final (dézoom)
10
Application aux interfaces zoomables

• this short video shows the mouse movements used
  to select the zoom operation from the menu and to
  zoom the image.
• The mouse logo next to the cursor shows when the
  mouse button was pressed. I was not able to
  capture the change in cursor at the start and end
  of the zoom operation.

• Beaucoup dopérations contrôlées à la souris
• Un seul control menu suffit pour toutes
• Un seul geste pour chaque opération
• Unification des opérations

11
Control versus Marking Menus

• Both marking and control menus have novice and
  expert gestures. We saw the novices gesture on
  the video. The gesture of an expert is the same
  as that of a novice except without the third of a
  second pause that causes the menu to be shown. A
  user that knows the location of a menu item
  doesnt have to wait to see menu. If she is
  unsure a short pause at the beginning of the
  operation will cause the menu to be drawn.
• Control menus differ from marking menus in that
  with a marking menu it is the form not the scale
  of the users gesture that is important. With a
  control menu it is the distance that is
  important.
• A control menu incorporates the control of an
  action into the gesture used to select it. This
  control is proportional to the users mouse
  movements and can be in two different directions.
• A control menu can thus replace up to two scroll
  bars for each menu item.

• Control et marking menus
• les novices voient le menu
• les experts ne le voient pas
• Control menu
• distance versus forme du geste
• contrôle (proportionnel)
• interacteur bidirectionnel
• remplace un menu et deux ascenseurs

12
Zoom expert puis défilement

• i3
• The second (and last) video will show a control
  menu used to pan an application and the use of
  the control menu by someone who knows the
  location of the difference menu items.

13
Implémentation

• Architecture client/serveur
• Client
• en Java
• Serveur
• bibliothèque
• en C
• Jaune générique
• Bleu spécifique à lapplication

machine client
notre machine
serveur base de données
connexion TCP/IP
14
État courant et perspectives

• We have used a control menu to control a Zoomable
  User Interface. The user interface part of this
  program is in Java and can be tested over the
  Web.
• This Zoomable User Interface is a browser for a
  biological database.
• We are currently working on adapting our control
  menu for use in different types of applications.
  Word processor are one example that we are
  developing.

• Zomit et HuGeMap
• base de données biogénétiques
• disponible à http//www.infobiogen.fr/services/zom
  it
• Autres applications
• traitement de texte
