Title: RAPID PROTOTYPING


1

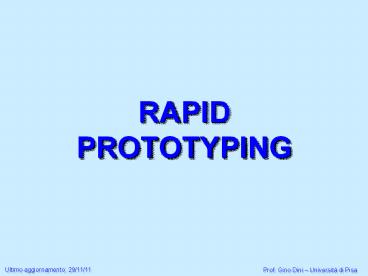

RAPIDPROTOTYPING
Prof. Gino Dini Università di Pisa
Ultimo aggiornamento 29/11/11
2
Stereolithography (SL)
3
Macchina SL
3D System SLA 7000
Laser He-Cd Lunghezza donda 0,325
mm Potenza 800 mW Spessore minimo 0,025
mm Volume vasca 253 litri Volume di
lavoro 500 x 500 x 600 mm Velocità
scansione fino a 9,52 m/s Diametro spot da
0,23 a 0,84 mm
4
Fotopolimero liquido
3D System AccuDur 100
Apparenza ambrato trasparente Densità a
25C 1,1 g/cm3 Viscosità a 30C 0,485 MPa
s Profondità di penetrazione 0,127 mm Energia
critica 13,2 mJ/cm2 Resistenza a
trazione 50 Mpa Modulo di elasticità 2280 MPa
5
Oggetto realizzato con tecnica SL
6
Oggetto realizzato con tecnica SL
7
Oggetto realizzato con tecnica SL
8
Stereolithography (SL) varianti
9
Solid Ground Curing (SGC)
10
Selective Laser Sintering (SLS)
11
Oggetto realizzato con tecnica SLS
12
Macchina SLS
DTM Sinterstation 2500
13
Macchina SLS
DTM Sinterstation 2500
Volume di lavoro 380 x 330 x 460
mm Laser CO2 Potenza 50 / 100
W Spot 0,42 mm Velocità di scansione 5.000
mm/sec Precisione di posizionamento 0,05
mm Spessore layer 0,1 mm
14
Rapid Tooling con tecnica SLS
15
Fused Deposition Modelling (FDM)
16
Macchina FDM
Stratasys FDM 3000
Materiali impiegabili ABS, elastomeri,
cera Spessore layer da 0,18 a
0,36 mm Dimensioni massime oggetto 254 x 254 x
406 mm Precisione ottenibile 0,12 mm
17
3 Dimensional Printing (3DP)
18
Macchina 3DP
Zcorp Zprinter 310
DEMO http//www.zcorp.com/products/demo.asp?ID1
19
Laminated Object Manufacturing (LOM)
20
Laminated Object Manufacturing (LOM)
21
Oggetto realizzato con tecnica LOM
22
Macchina LOM
Helisys LOM 2030 E
Laser CO2 Potenza 50 W Spessore carta 0,1
mm Area di lavoro 800 x 550 x 500 mm
