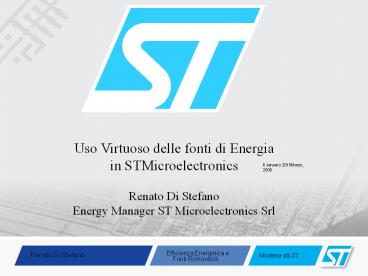

Uso Virtuoso delle fonti di Energia

1
Uso Virtuoso delle fonti di Energia in
STMicroelectronics Renato Di StefanoEnergy
Manager ST Microelectronics Srl
2
STMicroelectronics
una società globale
Quinto produttore mondiale di microchip 15
miliardi di dispositivi prodotti in un anno
Circa 10 miliardi di dollari di fatturato 16
centri di produzione dallArizona alla Cina
50.000 collaboratori nel mondo, di cui10.000 in
Italia
3
Tutto parte da una
semplice intuizione

• Il TQM richiede il rispetto ambientale e la
  salvaguardia
• delle risorse naturali. Processi industriali
  che consumano
• meno energia e meno materie prime potranno
  essere anche
• più competitivi oltre più virtuosi nei confronti
  dellambiente.
• Nasce nel 1995 il Decalogo Ambientale
• Il 2 comandamento impone la riduzione del 5
• allanno di elettricità ed acqua per unità di
  prodotto
• per garantire la salvaguardia delle risorse
  naturali.
• Il 3 comandamento impone la riduzione delle
  emissioni
• di CO2 attraverso luso di fonti di energia
  rinnovabili

4
IL NOSTRO DECALOGO

• REGULATIONSCONFORM TO THE MOST SEVERE ONES
• CONSERVATION REDUCE NATURAL RESOURCES USE
• CO2 NEUTRALITY REDUCE EMISSION, COMPENSATE
• POLLUTIONREDUCE AND E ABATE
• RISK MANAGEMENTHAZARDS AVOIDANCE/CONTROL
• WASTE REDUCE, REUSE, RECYCLE
• PRODUCTSPROCESSESDESIGN FOR SUSTAINABILITY
• PROACTIVITY CONTINOUS IMPROVEMENT
• HEALTH SAFETY PREVENTION AND CONTROL

5
Liniziativa si sviluppa
in tutta lazienda
Forte leadership del top management Creazione
di un clima estremamente favorevole e
gratificante Centinaia di misure di risparmio
vengono proposte e implementate Gli
investimenti relativi si attestano su una media
di 25 milioni allanno
6
Il processo
metodologia usata
7
Lo scenario
i fabbisogni energetici tipici
Il 45 dellenergia é utilizzata per mantenere il
microclima necessario alla produzione. I gruppi
frigoriferi sono gli impianti piú energivori. I
consumi variano a seconda delle condizioni
climatiche esterne.
8
Esempi di efficienza energetica

il free-cooling

• In presenza di temperature ambientali
  sufficientemente basse il carico termico puó
  essere trasferito direttamente, attraverso
  scambiatori di calore, alle trorri evaporative
  per essere dissipato nellambiente esterno.
• In queste condizioni i gruppi frigoriferi
  possono essere spenti
• ad Agrate questa condizione si verifica
  tipicamente per 100 giorni in un anno.
• Ad Agrate il risparmio annuale di energia
  ottenuto con questa tecnica ammonta a circa
  1,000,000/anno, e linvestimento effettuato per
  modificare gli impianti si è ripagato in 10 mesi.

9
Altri esempi
regolazione elettronica della velocità dei motori
La velocità di rotazione di pompe e ventilatori
viene regolata da sistemi elettronici
automatici (Inverters) in funzione del carico.
I consumi si riducono in quanto i motori
gireranno quasi sempre a regime ridotto e
riducendosi lo stress dei cicli di avviamento e
arresto dei motori si avranno minori guasti e
manutenzione ridotta Ad Agrate il risparmio
annuale di energia raggiunto con questa soluzione
ammonta a circa 530,000/anno, e linvestimento
effettuato si è ripagato in meno di 18 mesi
10
Altri esempi
recupero del calore
Ad Agrate il calore delle attrezzature viene
recuperato per innalzare la temperatura dellaria
satura utilizzata per il condizionamento delle
Camere Bianche (Clean Rooms). Per effetto di
questa soluzione si risparmia calore prodotto
dalle centrali termiche e si raffredda di alcuni
gradi centrigadi lacqua utilizzata per asportare
calore dagli impianti di produzione diminuendo il
carico frigorifero. Risparmio annuale
400,000/anno Pay-back 1anno
11
Pulizia dei frigoriferi
Altri esempi

• A Catania (Italia), a Rousset (Francia) ed ad
  AngMoKio (Singapore), si é adottato un sistema
  automatico di rimozione delle incrostazioni dai
  fasci tubieri dei condensatori dei frigoriferi.
  Palline di spugna di dimensioni maggiori dei
  tubi, iniettate nei condensatori, muovendosi con
  il liquido allinterno del sistema, asportano i
  depositi dalle pareti interne.
• In questo modo si evita il degrado di
  efficienza di scambio termico.
• Il risparmio annuo 6-15 GWh corrispondente a
  600K- 1,500K .

12
Altri esempi
illuminazione intelligente
A Catania, un nuovo fabbricato adibito a
laboratori e uffici, con permanenza del personale
prolungata nella sera, non prevedeva
temporizzatori per lilluminazione interna E
stato installato un sistema automatico di
spegnimento delle luci che può essere by-passato,
reparto per reparto, attraverso un pulsante che
dà luce per unora ogni volta che viene azionato
da chi rimane al lavoro Risparmio 55,000/anno
e 368 tonnellate in meno di CO2
13
Programmi in valutazione
ridurre le esigenze
Lattuale regolazione della temperatura delle
Clean Rooms è di 22 /- 0.5 oC e lumidità
relativa è fissat al 45. Valutare la
possibilitá di aumentare la temperatura di 1oC e
lumidità del 3 senza impattare le rese di
produzione. Risparmio annuale possibile
710 di Energia Elettrica utilizzata dal
condizionamento pari a circa 400,000/anno.
Costo ZERO
14
Neutralità delle Emissione di CO2

• Riduzione dei Perfluorinated Compounds (PFC
  Management Program)
• Riduzione di CO2 (Energy Management Program)
• - Efficienza Energetica nei nostri stabilimenti
• - Energie Rinnovabili ricorrere a fonti
  rinnovabili di energia, quali lenergia eolica,
  idroelettrica, fotovoltaica e solare termica
• Compensazione delle emissioni di CO2 rimanenti
  implementando Progetti di Imboschimento (Carbon
  Offset Program)

15
PROGETTI IMPLEMENTATI

• ENERGIA EOLICA
• France Opoul-Perillos
• FOTOVOLTAICO
• Phoenix
• Grenoble
• Geneva
• FOTOVOLATICO FUEL CELL
• Agrate
• TRIGENERAZIONE
• Catania

16
IL PARCO EOLICO Opoul-Perillos

• Localita sud Francia
• Territorio collinare 280 m slm
• Potenza installata 10.5 MW
• Start up Marzo 2003

17
Il parco eolico Opoul-Perillos

• Turbine da 1.75 MW
• Velocita vento al mozzo (60m) 8.85 m/s
• Producibilita 33,450 MWh/anno a 33 x MWh
• CO2 Saving 1600 TonCO2/ anno
• (vs.centrale a carbone 33,450 TonCO2/anno)

Layout Centrale
18
Architettura sostenibile
Altri esempi
A Grenoble, la nuova mensa e stata dotata di
impianti solari per la produzione dellacqua
calda, impianti fotovoltaici e scambiatori di
calore per riscaldare laria entrante
recuperando calorie dallaria uscente. Viene
cosi coperto il 50 del fabbisogno di acqua
calda e il 25 del fabbisogno di energia
elettrica. Risparmio complessivo di 340 MWh
allanno e di 41K. allanno.
19
Impianto di Trigenerazione di Catania
5MW Alternator
5MWEngine
20
Impianto di Trigenerazione di Catania
21
Progetto Fotovoltaico Fuel Cell
(Progetto CE ERK5-CT-1999-00017)
22
Sistema combinato FotovoltaicoFuel Cell
23
I risultati dell
impegno ambientale
Dal 1995 al 2005 rispettato limpegno oltre il
5 di riduzione allanno dei consumi energetici
per unità di prodotto oggi, a parità di
complessità, per produrre un microchip la ST
utilizza il 35 di energia in meno rispetto al
1994. Per lacqua il risparmio è stato
addirittura del 50. Ovverosia una centrale da
220 Megawatt in meno nel mondo e acqua
sufficiente per dissetare la popolazione di un
paese come la Germania
24
I vantaggi economici
periodo 1995-2005
Risparmio totale nel periodo pari a 850
milioni Il 60 circa del totale, pari a 501
milioni, deriva dalla riduzione dei consumi
energetici Il totale dei costi sostenuti ammonta
a 263 milioni Il beneficio netto per la società
è stato pari a 580 milioni
25
STMicroelectronics
Un approccio scientifico
Un obbligo morale
GREEN is BLACK
