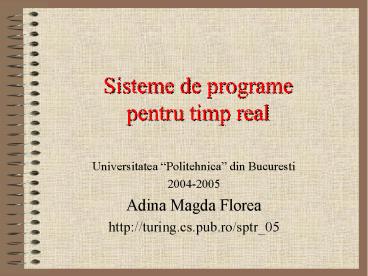

Sisteme de programe pentru timp real

1
Sisteme de programepentru timp real

• Universitatea Politehnica din Bucuresti
• 2004-2005
• Adina Magda Florea
• http//turing.cs.pub.ro/sptr_05

2
Curs Nr. 4

• Retele neurale
• Retele neurale - introducere
• Retele neurale artificiale
• Retele neurale Hopfield

2
3
1. Retele neurale - Introducere(Artificial
Neural Networks)

• RN (ANN) - multime de elemente de prelucrare
  neliniara care opereaza in paralel si care sunt
  legate intre ele in structuri ce seamana cu
  retelele neuronale biologice.
• Model inspirat din retelele neuronale din
  creierul uman.
• In literatura de specialitate ele se mai numesc
  retele neurale, modele conexioniste (nume dat mai
  ales structurilor aparute recent), sisteme
  neuromorfice, modele de calcul distribuit.

3
4
1.1 Caracteristici

• Sunt formate dintr-un numar mare de elemente de
  prelucrare simple, identice din punct de vedere
  functional aceste elemente sunt asemanatoare
  neuronilor din creierul uman
• Elementele de prelucrare sunt conectate prin
  legaturi fiecare legatura are asociata o pondere
  ce codifica cunostintele retelei neuronale
• Controlul functionarii este paralel si distribuit

• Sunt capabile sa invete prin modificarea automata
  a ponderilor pot realiza deci achizitia automata
  a cunostintelor.

4
5
1.2 De ce ANN?

• Capacitate de invatare si adaptare din exemple
• Auto-organizare o RN poate sa-si creeze propria
  organizare sau reprezentare a informatiei primita
  pe parcursul invatarii
• Operare in timp real odata invatata functioneaza
  repede prelucrari in paralel
• Grad mare de robustete si toleranta la defecte
  defectarea unui anumit numar de noduri sau
  legaturi nu afecteaza, in general, comportarea si
  performanta retelei.

5
6
1.3 Scurt istoric

• 1943 - McCulloch, Pitts - model simplu (binary
  devices with fixed thresholds)
• 1960 - Rosenblatt
• - perceptron - (feed-forward ANN)
• - enunta si demonstreaza teorema de
  convergenta a perceptronului
• 1960 - Widrow, Hoff - ADALINE (ADAptive LInear
  Element)- dispozitiv electronic analogic- folosea
  ca regula de invatare Least-Mean-Squares (LMS)
• 1969 - Minsky, Papert - au demonstrat limitarile
  perceptronului
• 1970 - Retele neurale ca memorii adresabile prin
  continut

6
7
Scurt istoric (cont.)

• 1970 - RN s-au cam abandonat
• 1980 - Cercetari reluate
• 1982 - Hopfield - functia de energie - a pus in
  evidenta notiunea de memorie ca o multime de
  atractori dinamici stabili
• 1986 - Rumelhart - perceptroni multinivel, retele
  backpropagation (recurrent networks)
• 1988 - Grossberg si Carpenter in 1988 - algoritmi
  de rezonanta - retele ART (Adaptive Resonance
  Theory)
• 1988 - Anderson si Kohonen (independent) -
  tehnici asociative

7
8
1.4 Modelul neuronului uman
8
9
Picture from PENN School of Medicine
http//mail.med.upenn.edu/hessd/Lesson2.html
Purkinje neuron in the cerebellum. The
branch-like structures above the spherical cell
body are dendrites. Colors represent membrane
potentials (top) and calcium ion concentrations
(bottom) during signal conduction through the
dendrites.
9
10
Modelul neuronului uman (cont.)

• Creierul are 1010 neuroni. 1 neuron primeste
  intrari de la 105 sinapse ? 1016 sinapse

Componentele unui neuron
Sinapse
10
11
1.5 Modelul neuronului artificial

• McCulloch, Pitts (1943) au propus un model simplu
  al neuronului, cu intrari binare

11
12
Modelul neuronului artificial (cont.)
X0 ?
-1
f(x) 1 - daca x ? 0 0 - in caz contrar

• y f (?i1,nwixi - ?) y f (?i0,nwixi)
• wi reprezinta intensitatea legaturii (conexiunii)
  de la neuronul cu iesirea xi
• Daca fi gt 0 ? excitare
• Daca fi lt 0 ? inhibare
• Daca fi 0 ? nu exista sinapsa intre neuroni
•  ? - valoarea de prag peste care neuronul se
  activeaza

12
13
2. Retele neurale artificiale

• Modelul unei ANN este caracterizat de
• Topologia retelei
• Caracteristicile elementelor de prelucrare
  (noduri / neuroni)
• Regulile de actualizare / modificare (invatare) a
  ponderilor
• Sensul de propagare a semnalelor de activare prin
  retea

13
14
2.1 Caracteristici ANN

• Tipul de invatare supervizat, nesupervizat, fara
  invatare
• Sensul de propagare a semnalelor
• Feed-forward networks - un singur sens
• Feedback networks - in ambele sensuri (dinamice,
  numite si recurente)
• Regulile de actualizare a ponderilor (invatare)
• Mapare asociativa reteaua invata sa produca
  anumite valori ale intrarilor pentru sabloane
  particulare aplicate la intrare (regasire
  sabloane distorsionate, memorie adresabila prin
  continut)
• Detectarea regularitatilor reteaua invata sa
  raspunda anumitor propietati particulare ale
  sabloanelor de intrare fiecare iesire are o
  anumita semnificatie

14
15
Caracteristici ANN (cont.)

• Numarul de straturi sau niveluri
• Tipul intrarilor si al iesirilor intreg, real
• Tipul functiei de transfer (activare)
• limitator logica nivel sigmoid

f
f
f
1
1
1
t
t
t
t ?i1,nwixi - ? f(t) 1 / (1 e-t) f(t)
(et - e-t) / (et e-t)
15
16
Caracteristici ANN (cont.)

• Functia activare - sigmoid
• T temperatura absoluta (grade Kelvin).
• KB 1,38 10-16 erg/K, constanta lui Boltzmann.


16
17
2.2 Exemple
17
18
Exemple (cont.)
18
19
Exemple (cont.) - Recunoasterea sabloanelor
Retea antrenata sa recunoasca literele T si H
19
20
Exemple (cont.) - Recunoasterea sabloanelor
Antrenare
Functionare
20
21
Exemple (cont.)
O retea poate arata si asa!
21
22
2.3 RN de clasificare cu sabloane fixe - taxonomie
22
23
3. Retele neurale Hopfield

• 1986 Hopfield a propus un model de RN ca o
  teorie a memoriei
• Caracteristici
• ? Reprezentare distribuita. O data este stocata
  ca un sablon de activare a unui set de elemente
  de prelucrare. In plus, diverse date pot fi
  stocate sub forma de sabloane diferite, utilizind
  aceeasi multime de elemente de prelucrare.
• ? Control asincron, distribuit. Fiecare element
  de prelucrare (nod/neuron) ia decizii numai pe
  baza informatiilor locale. Aceste informatii
  locale converg spre sinteza solutiei globale.

23
24
Retele neurale Hopfield

• Caracteristici
• ? Memorie adresabila prin continut. In retea
  pot fi stocate un anumit numar de sabloane.
  Pentru regasirea unui sablon, este suficient sa
  se specifice numai o parte a acestuia, iar
  reteaua gaseste automat intreg sablonul.
• ? Toleranta la defecte. Daca o parte din
  elementele de prelucrare lucreaza incorect sau se
  defecteaza, reteaua continua sa functioneze
  corect.

24
25
3.1 Caracteristici retele Hopfield

• Problema Sa se memoreze un set de M sabloane xis
  (x1xN), s1,M, astfel incat daca se da un sablon
  li reteaua sa raspunda producand sablonul care
  este cel mai apropiat de li , deci cel mai
  apropiat xis
• Posibilitate calcul serial(conventional) -
  memorarea sabloanelor xis si scrierea unui
  program care sa calculeze distanta Hamming
• si alegem xis pentru care aceasta distanta este
  minima

s 1,M
25
26
Caracteristici retele Hopfield (cont.)

• Cum se poate face acelasi lucru cu o RN?
• Prezentand la intrare sablonul li ce structura si
  ce ponderi va face iesirile egale cu xis minim?
• Memorie adresabila prin continut si nu foarte
  sensibila la erori
• Dinamica unei memorii asociative
• atractori
• bazine de atractie

26
27
3.2 Structura retelei Hopfield

• wij wji, intrari binare (1 si 1 sau 1 si 0),
  functia de transfer limitator

Intrari la mom. t1
Intrari la momentul t
27
28
Structura retelei Hopfield (cont.)

• Relaxare paralela
• Exista doua moduri de actualizare a iesirilor
• sincron si asincron
• Abordarea sincrona necesita un ceas central si
  este potential sezitiva la erori de timing.
• In modul asincron se poate proceda in doua
  feluri
• -  la fiecare interval de timp se selecteaza
  aleator un neuron si se actualizeza
• -  fiecare neuron isi actualizeaza independent
  iesirea cu o anumita probabilitate la fiecare
  unitate de timp.
• Cele doua posibilitati sunt echivalente (cu
  exceptia distributiei intervalelor de
  actualizare). Prima este potrivita pentru
  simularea cu un control centralizat iar cea de a
  doua este potrivita pentru unitati hardware
  independente.

28
29
Algoritmul de relaxare paralela a retelei Hopfield

• Calculul ponderilor initiale
• 2. Initializeaza reteaua cu sablonul necunoscut
• 3. repeta pana la convergenta (xj(tk1) xj(tk))
• 4. xj ? xj este sablonul cautat
• sfarsit

0
29
30
3.3 Avantaje

• Utilizare
• memorata asociativ iesirea reprezinta
  continutul cautat
• clasificator iesirea comparata cu unul dintre
  cele M exemple
• Procedura de relaxare paralela cautare în
  spatiul starilor. O configurare de intrare va
  folosi reteaua ca sa ajunga într-un minim local,
  starea cea mai apropiata.

30
31
3.4 Limitari

• Doua limitari majore
• (1) numarul de sabloane ce pot fi stocate si
  regasite este limitat
• memoria adresata poate contine ? elemente
  incorect regasite
• clasificate ? neidentificari
• Hopfield a aratat ca acest comportament apare
  destul de rar daca numarul de clase M ? 0.138N
• (2) - un sablon poate fi instabil daca are multe
  valori identice cu un alt sablon în exemple.
• Sablon instabil ? reteaua converge spre o stare
  diferita de cea asociata sablonului

31
32
3.5 Motivarea alegerii ponderilor

• Caz simplu un singur sablon xi (M1) pe care
  vrem sa-l memoram.
• Conditia ca reteaua sa fie stabila
• Acest lucru este adevarat daca wij proportional
  cu xixj deoarece xi2 1.
• Se observa ca daca un numar de intrari din
  sablonul de intrare (? 1/2) sunt gresite, ele vor
  fi depasite în suma intrarilor si f(...) va
  genera corect xj (exista 2 atractori).
• O configuratie initiala apropiata (in termeni de
  distanta Hamming) de xj se va relaxa repede la
  xj.

32
33
Motivarea alegerii ponderilor (cont.)

• Caz cu mai multe sabloane (M)
• Regula lui Hebb
• Stabilitatea unui sablon particular xpj
• Conditia de stabilitate este
• unde hpj al neuronului j pentru sablonul p este

33
34
3.6 Functia de energie

• O functie a configuratiei ni a sistemului. Putem
  sa ne imaginam aceasta functie ca descriind niste
  suprafete.
• Proprietatea fundamentala a functiei de energie
  este aceea ca descreste întotdeauna, pe masura ce
  sistemul evolueaza asa cum s-a specificat.
• Atractorii (sabloanele memorate) sunt minime
  locale pe suprafetele de energie.
• wii 0
• F. de energie care minimizeaza o masura in
  starile stabile permite un mod alternativ de
  calcul al ponderilor, valorile obtinute fiind
  cele date de regula lui Hebb.

34
35
Functia de energie (cont.)

• Cazul unui singur sablon dorim ca functia de
  energie sa fie minima daca suprapunerea de valori
  intre configuratia retelei si valoarea unui
  sablon memorat xi este maxima. Astfel alegem
• unde factorul 1/(2N) este luat pentru a obtine
  1/N in formula, altfel se poate lua 1/2.
• Cazul cu mai multe sabloane xis - minime locale
  pentru H prin insumarea peste toate sabloanele

35
36
Functia de energie (cont.)

• Inmultind se obtine
• ceea ce reprezinta aceeasi formula ca cea
  initiala a energiei considerind wij dupa regula
  lui Hebb.
• Aceasta abordare este utila in cazul in care se
  doreste utilizarea retelei ca un dispozitiv de
  aflare a solutiei optime (solutie de cost minim).
• Daca putem scrie o functie de energie o carui
  minim satisface conditia de solutie optima a
  problemei, atunci se poate dezvolta acesta
  functie si identifica ponderile wij drept
  coeficientii factorilor de forma ninj.
• Se pot intalni si alti termeni. Constantele nu
  sunt o problema (se ignora), coeficientii
  termenilor de forma ni (liniari) se considera
  valorile de prag ale neuronilor sau legaturi de
  la un neuron x0. Termenii de forma ninjnk - nu
  discutam.

36
37
3.7 Aplicatii de optimizare

• Identificarea ponderata a grafurilor (bipartite)
• Fie o multime de N puncte (N par) si distantele
  dij intre fiecare pereche de puncte. Sa se lege
  punctele in perechi a.i. un punct sa fie legat cu
  un singur alt punct si sa se minimizeze lungimea
  totala a legaturilor.
• Problema nu este NP
• Se modeleaza problema cu o retea Hopfield
• Vom folosi 0/1 in loc de 1/-1
• Se asociaza un neuron nij , iltj fiecarei perechi
  de puncte din problema gt N(N-1)/2 neuroni.
• Fiecare solutie candidat corespunde unei stari a
  retelei cu nij1 daca exista legatura intre i si
  j si 0 in caz contrar (in solutie).
• Problema revine la a gasi un mod de specificare a
  ponderilor wij,kl intre unitati.

37
38
Identificarea ponderata a grafurilor

• Intr-o retea simetrica (Hopfield) cu N(N-1)/2
  neuroni exista N(N-1)N(N-1)-2/8 conexiuni.
• Dorim sa minimizam lungimea totala a legaturilor
• respectand restrictia, pt. orice i 1,N
• Aceasta restrictie spune ca fiecare nod din graf
  trebuie sa fie conectat cu exact un singur alt
  nod.
• Definim nijnji pt. jlti si luam nii0.
• Deoarece este dificil sa impunem restrictia de la
  inceput, adaugam functiei de energie un termen de
  penalizare care este minimizat daca restrictia
  este satisfacuta.

38
39
Identificarea ponderata a grafurilor (cont.)

• Functia totala de cost este
• termeni constanti - se ignora
• coeficienti ai termenilor liniari (nij)
  valoarea de prag a unui neuron
• coeficienti ai termenilor patratici (nij nkl)
  valorile wij,nk
• Comparand cu relatia initiala, se observa ca este
  ? pentru neuronul nij si restul de termeni din
  relatie indica faptul ca nij primeste intrari cu
  activarea -? de la celelalte unitati care au
  legatura cu i sau j.
• In general, wij,kl -? ori de cate ori ij are un
  index in comun cu kl altfel wij,kl 0 .

39
40
Identificarea ponderata a grafurilor (cont.)

• Interpretarea valorilor
• Contributia dij la ? a lui nij reflecta faptul
  ca, fara restrictia impusa, lungimea minima
  totala ar fi minimizata la 0 (nici o legatura).
• Cealalta contributie la ?, care este -?,
  contracareaza acest lucru astfel incat un numar
  pozitiv de legaturi sa fie admise.
• Inhibitia mutuala -? reprezentata de wij,kl
  descurajeaza configuratii cu mai mult de o
  legatura de la sau spre un neuron.
• Cum se alege ??
• Cam de aceeasi marime cu dij tipice ? aceeasi
  prioritate de satisfacere a restrictiei cat si de
  a avea legaturi scurte.
• ? mica ? solutii cu putine legaturi (violeaza
  restrictia de toate leg)
• ? mare ? nu cele mai scurte legaturi dar
  satisface restrictia
• ? se modifica pe masura ce se relaxeaza reteaua
  intai mic (relaxez restr.) apoi gradual mai mare
  (fortez restrictia).
• Grafuri bipartite legaturi numai dij cu i?S1 si
  j ?S2

40
41
Problema comis-voiajorului

• Hopfield si Tank 1985, 1986
• Se modeleaza problema cu o retea Hopfield
• Orasele, cu distantele dij între ele
• Daca sunt N orase, se aleg N x N neuroni
• nia 1 daca si numai daca orasul i este parcurs
  în pasul a

41
42
Problema comis-voiajorului (cont.)

• Lungimea totala a unui traseu este (de fapt este
  lungimea tuturor traseelor posibile, daca toti
  neuronii ar fi activi)
• a 1,N, cu regula a 0 ? a N si a N1 ? a
  1
• 2 restrictii
• 1) ? i 1, N 2) ? a 1, N
• Functia de cost se adauga la L doi termeni de
  penalizare care sunt minimizati daca restrictiile
  sunt satisfacute

42
43
Problema comis-voiajorului (cont.)

• Din primul termen al lui H obtinem ponderi - dij
  intre toti neuronii dintr-o coloana si neuronii
  de pe coloana dinainte si de dupa.
• Termenii proportionali cu ? dau ponderi
  inhibatoare pentru conexiunile intre perechi de
  neuroni de pe o coloana si intre perechi de
  neuroni de pe o linie (pt. a satisface
  restrictiile).

dij
dij
43
