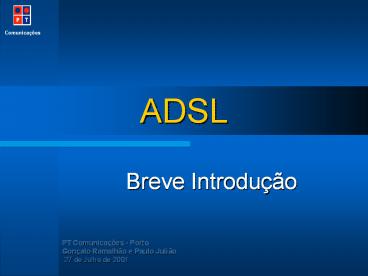

ADSL

• Breve Introdução

2
Tecnologia ADSL
Fonte DGIN/DEI
Porquê ADSL?
3
Tecnologia ADSL - Conceito
Fonte DGIN/DEI
4
Limitações da rede de cobre - Atenuação
Fonte DGIN/DEI

• Atenuação do sinal aumenta com a maior utilização
  do espectro, maior comprimento da linha e menor
  calibre do cabo

5
Limitações de alcance
Fonte DGIN/DEI

• Débitos máximos dependentes de
• Distância da ligação ao cliente
• Número e tipo dos troços de cabo envolvidos na
  ligação
• Número e tipo de circuitos no mesmo cabo

6
Limitações - Interferências
Fonte DGIN/DEI
NEXT - Paradiafonia
Central
Cliente Remoto
Sinal Transmitido
Cliente Remoto
Sinal Crosstalk
FEXT - Telediafonia
Central
Cliente Remoto
Sinal Transmitido
Cliente Remoto
Sinal Crosstalk
7
Limitações da Rede Cobre
Fonte DGIN/DEI

• Diferenças de calibres nas transições de pares,
  ao longo do trajecto desde a central até ao
  cliente
• Ligações não terminadas (BRIDGE TAPS)

8
Inteligência DMT (Discrete Multitone)
Fonte DGIN/DEI

• Espectro de Transmissão - POTS

ADSLoPOTS
ADSL
ADSL
27 portadoras
224 portadoras
DESCENDENTE
ASCEND.
DESCENDENTE
ASCEND.
f
f
1,1 MHz
1,1 MHz
Com FDM (Frequency Division Multiplexing)
Com cancelamento de eco
9
Inteligência DMT (Discrete Multitone)
Fonte DGIN/DEI

• Espectro de Transmissão - ISDN

31 portadoras eliminadas ISDN
ADSLoISDN
225 portadoras ADSL
256

0 a 16 bits por símbolo em cada portadora

f
4,3125 kHz
138 kHz
1,104 MHz
ADSL
ADSL
33 portadoras
192 portadoras
DESCENDENTE
ASCEND.
DESCENDENTE
ASCEND.
f
f
1,1 MHz
1,1 MHz
Com cancelamento de eco
Com FDM (Frequency Division Multiplexing)
10
Adaptação ao meio de transmissão
Fonte DGIN/DEI

• Bit swapping - Capacidade de, dinamicamente,
  efectuar realocação de bits entre portadoras.
• Fall back - Capacidade de cada circuito diminuir
  o seu débito consoante as restrições de rede
• Power cutback - Característica que permite
  diminuir a potência de emissão do modem de
  central consoante a potência de recepção do
  upstream.

Bits p/ portadora
f
.
11
Equipamento Terminal
Fonte DGIN/DEI
RJ-45
RJ-11
10BaseT ATM-25 USB
PC NIC
12
Arquitectura da Rede
Fonte DGIN/DEI
Rede de acesso
10BaseT ATM 25 USB
ATU-C - Adsl Terminal Unit - Central DSLAM - DSL
Access Multiplexer
ATU-R - Adsl Terminal Unit - Remote S - Splitter
13
Arquitectura da Rede
Fonte DGIN/DEI
COMUTADOR TELEFÓNICO
10BaseT e/ou ATM 25
GESTÃO ADSL
Hub
Rede ATM/IP
Operador
EQUIPAMENTO DE SERVIÇOS
BAS - Broadband Access Server
PVC - Permanent Virtual Circuit
14
Evolução do xDSL
Fonte DGIN/DEI

• O futuro do acesso em banda larga

• Máx. 52 Mb/s - 3 Mb/s (Assimétrico)
• Máx. 26 Mb/s (Simétrico)
• Distâncias da ordem das poucas centenas de metros

VDSL
FSAN SDH/ATM FITL
ADSL

• Baseado em Fibra Óptica

ADSL-LITE

• Débito simétrico
• Máx. 2.3Mb/s

SDSL

• Máx. 1,5Mb/s Descendente
• Máx. 512kb/s Ascendente

15
Arquitectura

• Plataforma ADSL PT Comunicações

SFT POTS
Splitter
Modem ADSL
Utilizador final
Proxy RADIUS
RADIUS
Modem
S
Linhas de Cobre
DSLAM
Utilizador final
S
Modem
Central Local PT
SFT RDIS
Splitter
Modem ADSL
Utilizador final
Modem
S
Linhas de Cobre
Proxy RADIUS
RADIUS
DSLAM
Utilizador final
S
Modem
Central Local PT
SFT RDIS
Comunicações TCP/IP
16
Características do serviço
Débito assimétrico

• Classes de Débito no Acesso Local
• Interface no Acesso Local

Upstream
Classe Downstream Upstream 1 256 kbps 64
kbps 2 768 kbps 128 kbps 3
1024 kbps 128 kbps
Modem
Linha de Cobre
DSLAM
Downstream
POTS / RDIS
Tipo Interface Tipo de SFT 1 RJ11
POTS 2 RJ11 RDIS
CPE Modem
CPE
Linha de cobre
Splitter
Modem
NTP
17
Tecnologia ADSL - Resumo

• Asymmetric Digital Subscriber Line (ADSL)
• Família tecnológica xDSL
• Permite a transmissão de débitos assimétricos
  elevados no par de fios de cobre, em simultâneo
  com o serviço telefónico POTS/RDIS
• Débitos Downstream até 8 Mbps
• Débito Upstream até 800 kbps
• Codificação de linha em modo DMT (Discrete
  Multitone)
• ATM - Protocolo de transporte
• Limitações comprimento, secção, interferências,
  ruído, estado de conservação, etc.

18
ICR/RAC

• Enquadramento no departamento

19
ICR / RAC
Funções Específicas

• Efectuar a operação, manutenção e gestão
  centralizada dos equipamentos e sistemas da rede
  de acesso.
• Apoiar as equipas de trabalho na instalação e na
  manutenção dos equipamentos com gestão
  centralizada.
• Elaborar as análises de desempenho da rede, a
  partir dos sistemas de supervisão e de suporte,
  promovendo a sua integridade e o seu correcto
  funcionamento.

20
ICR / RAC
Enquadramento do ICR no processo de Instalação e
Manutenção do ADSL

• Configuração e apoio na fase de instalação e
  ampliação dos DSLAM.
• Configuração e apoio na instalação de clientes
  finais.
• Supervisão de alarmes e Reposição de Serviço.

21
Zona 1 Organização
22
Configuração e apoio na instalação de clientes
finais
