Machines

1

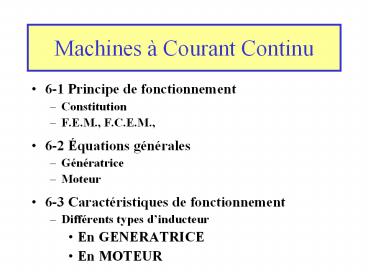

Machines à Courant Continu

• 6-1 Principe de fonctionnement
• Constitution
• F.E.M., F.C.E.M.,
• 6-2 Équations générales
• Génératrice
• Moteur
• 6-3 Caractéristiques de fonctionnement
• Différents types dinducteur
• En GENERATRICE
• En MOTEUR

2
Machines à Courant Continu
6-1 Principe de fonctionnement
N
S
STATOR ou INDUCTEUR
3
Machines à Courant Continu
6-1 Principe de fonctionnement
INDUIT
4
Machines à Courant Continu
6-1 Principe de fonctionnement
5
Machines à Courant Continu
6-1 Principe de fonctionnement
INDUIT
6
Machines à Courant Continu
6-1 Principe de fonctionnement
INDUIT
7
Machines à Courant Continu
6-1 Principe de fonctionnement
INDUIT
8
Machines à Courant Continu
6-1 Principe de fonctionnement
COLLECTEUR
9
Machines à Courant Continu
6-1 Principe de fonctionnement
COLLECTEUR
10
Machines à Courant Continu
6-1 Principe de fonctionnement
COLLECTEUR
11
Machines à Courant Continu
6-1 Principe de fonctionnement
COLLECTEUR
INDUIT
12
Machines à Courant Continu
6-1 Principe de fonctionnement
13
Machines à Courant Continu
6-1 Principe de fonctionnement
14
Machines à Courant Continu
6-1 Principe de fonctionnement
15
Machines à Courant Continu
6-1 Principe de fonctionnement
16
Machines à Courant Continu
6-1 Principe de fonctionnement
E k N F
N vitesse de rotation ( O 2 ? N ) F Flux
créé par les pôles
k p/a . n
17
Machines à Courant Continu
6-2 Équations générales
Collecteur
Représentation symbolique
Inducteur
Induit
18
Machines à Courant Continu
6-2 Équations générales
En GENERATRICE
F
U
E
v
U E R.I
R
eb
N
U E ( R.I eb )
19
Machines à Courant Continu
6-2 Équations générales
En MOTEUR
U E R.I
U E ( R.I eb )
20
Machines à Courant Continu
6-2 Équations générales
En GENERATRICE
U E ( R.I eb )
U E ( R.I eb )
En MOTEUR
PUISSANCE ( en moteur )
U.I E.I R.I2 eb.I
U.I Puissance consommée par le moteur E.I
Puissance transformée Pfer Pméc PU R.I2
Pertes Joule rotorique eb.I Pertes Joule aux
balais
Attention Les pertes dexcitation sont comptées
à part
21
Machines à Courant Continu
6-2 Équations générales
COUPLE ( en moteur )
Ptrans (Pem) E.I
Cem Ptrans / ? E.I / 2.?.N
or, E k.N.?
22
Machines à Courant Continu
6-2 Équations générales
Remarque Moteur à vide
U E ( R.I eb )
U.I0 E.I0 R.I02 eb.I0
U.I0 PferPmecPU R.I02 eb.I0
or, Moteur à vide ?
PU O I0 est très petit donc R.I02
eb.I0 négligeable
U.I0 PferPmec
Consommation à vide du moteur
23
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Différents types dInducteur
MOTEUR
GENERATRICE
Inducteur indépendant
Inducteur indépendant
24
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Différents types dInducteur
MOTEUR
GENERATRICE
Inducteur indépendant
Inducteur indépendant
25
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Différents types dInducteur
MOTEUR
GENERATRICE
Inducteur SHUNT
Inducteur SHUNT
26
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Différents types dInducteur
MOTEUR
GENERATRICE
Inducteur SHUNT
Inducteur SHUNT
27
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Différents types dInducteur
MOTEUR
GENERATRICE
Inducteur SERIE
Inducteur SERIE
28
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Caractéristique à vide de la machine Indépendante
MOTEUR
N0 f (j)
à U Cte
? k.j ()
29
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Caractéristique à vide de la machine Indépendante
GENERATRICE
E0 f (j)
à N Cte
U E0 ( R.I eb ) k N ?
30
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Caractéristique en charge de la machine
Indépendante
MOTEUR
N f (I)
à U Cte et j Cte
31
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Caractéristique en charge de la machine
Indépendante
GENERATRICE
U f (I)
à N Cte et j Cte
U E ( R.I eb )
32
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Fonctionnement du MOTEUR Indépendant
j1
j2
33
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Fonctionnement de la GENERATRICE Indépendante
j1
j2
34
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Caractéristique à vide de la machine SHUNT
MOTEUR
N0 f (j)
Identique à la machine Indépendante
j
U
à U Cte
On fait varier le flux en ajoutant un rhéostat
(résistance variable)
35
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Caractéristique à vide de la machine SHUNT
GENERATRICE
U
E0 f (j)
Un point de fonctionnement
droite rj droite de linducteur
à N Cte
j
r résistance inducteur résistance du rhéostat
36
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Caractéristique en charge de la machine SHUNT
GENERATRICE
MOTEUR
Le fonctionnement est identique à celui de la
machine Indépendante
37
Machines à Courant Continu
6-3 Caractéristiques de fonctionnement
Caractéristique en charge de la machine SERIE
MOTEUR
N f (I)
NMAX
à U Cte
I0
IMAX
