Title: William Stallings Data and Computer Communications


1

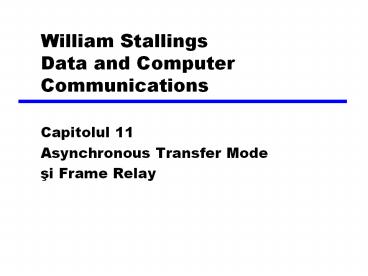

William StallingsData and Computer Communications
  • Capitolul 11
  • Asynchronous Transfer Mode
  • si Frame Relay

2
Arhitectura Protocolului
  • Asemanari între ATM si comutarea pachetelor
  • Transferul de date în portii mici
  • Mai multe conexiuni logice prin aceasi interfata
    fizica
  • ÃŽn ATM fluxul pe o conexiune logica este în
    pachete de dim fixa numite celule ATM
  • Control erori si flux la nivel minim
  • overhead foarte mic
  • Rata de date (physical layer) 25.6Mbps la
    622.08Mbps

3
Protocol Architecture (diag)
4
Modelul de referinta ATM
  • Planul utilizator
  • Furnizeaza transferul informatiilor utilizator
  • Planul de Control
  • Controlul apelului si al conexiunii
  • Planul de Management
  • Managementul planelor
  • functii system integral
  • Managementul Nivelelor sau straturilor ATM
  • Resurse si parametrii protocoalelor

5
Conexiuni Logice ATM
  • Canal Virtual (VCC)
  • Analog cu circuit virtual în X.25
  • Unitatea de baza a comutarii
  • ÃŽntre doi util. finali
  • Full duplex
  • Celule de dim. fixa
  • Date, user-network exchange (control) si
    network-network exchange (management retea si
    rutare)
  • Virtual path connection (VPC)
  • Manunchi de VCC cu aceleasi capete

6
ATM Connection Relationships
7
Avantajele Cailor Virtuale
  • Arhitectura retea simplificata
  • Fiabilitate si performanta mai mare a retelei
  • Procesare mai putina
  • Timp de stabilire a conexiuni mai scurt
  • Servicii retea mai bune

8
Call Establishment Using VPs
9
Utilizari Virtual Channel Connection
  • Este între utilizatori finali
  • End to end user data
  • Semnale de control
  • VPC furnizeaza capacitate globala
  • VCC de catre utilizator
  • ÃŽntre utilizator final si retea
  • Control
  • ÃŽntre entitati retea
  • managementul traficului
  • Rutare

10
VP/VC Caracterisitici
  • Quality of service QoS
  • Conexiuni permanente comutate si semipermanente
  • Negocierea parametrilor de trafic si
    monitorizarea lor
  • Numai VPC
  • unele canale au utilizari predefinite VPC

11
Semnalizare de Control - VCC
  • Se face pe canal separat
  • Semi-permanent VCC
  • Meta-signaling channel
  • Canal de semnalizare permanent
  • User to network signaling virtual channel
  • For control signaling
  • Utilizat pentru creerea circuitelor virtuale
    utilizator
  • Semanlizare User to user virtual channel
  • Within pre-established VPC
  • Utilizat de doi end users fara interventia
    retelei pentru stab. si term VCC utilizator

12
Control Signaling - VPC
  • Semi-permanent
  • Customer controlled
  • Network controlled

13
Celule ATM Cells
  • Dim fixa
  • antet de 5 octeti
  • 48 octeti informatie utila
  • Celule de dim mica reduc întarziere în cozi pt.
    celule prioritare
  • Celule mici pot fi comutate eficient
  • Implementarea comutarii hard mai usoara pt.
    celule mici

14
ATM Cell Format
15
Format Antet
  • Controlul fluxului
  • numai la interfata user retea
  • controlul fluxului numai în acest punct
  • Virtual path identifier VPI
  • Virtual channel identifier VCI
  • Tip Date
  • e.g. date user sau management retea
  • Cell loss priority
  • Header error control

16
Header Error Control
  • 8 biti pt. controlul erorii
  • Calculat pe 32 biti ai antetului
  • Permite si corectia de erori simple

17
HEC Operation at Receiver
18
Transmisia Celulelor ATM
  • 622.08Mbps
  • 155.52Mbps
  • 51.84Mbps
  • 25.6Mbps
  • Nivel fizic bazat pe celule
  • Nivel fizic bazat pe SDH

19
Nivel fizic bazat pe celule
  • Nu este cadrare
  • Flux continuu de celule de 53 octeti
  • Alinierea celulelor se deduce din calculul
    campului de ctrl eroare antet

20
Cell Delineation State Diagram
21
Impact of Random Bit Errors on Cell Delineation
Performance
22
Nivel fizic SDH
  • Structura impusa fluxului ATM
  • e.g. for 155.52Mbps
  • Util. cadrul STM-1 (STS-3)
  • Poate transporta ATM si STM
  • Unele conexiuni direct peste STM
  • Tehnici de multiplexare SDH pot combina mai multe
    fluxuri ATM

23
STM-1 Payload for SDH-Based ATM Cell Transmission
24
Categorii de Servicii ATM
  • Timp real
  • Constant bit rate (CBR)
  • Real time variable bit rate (rt-VBR)
  • Non timp real
  • Non-real time variable bit rate (nrt-VBR)
  • Available bit rate (ABR)
  • Unspecified bit rate (UBR)

25
Real Time Services
  • ÃŽntârzierea
  • Variatia întârzierii (jitter)

26
CBR
  • Rata de date fixa disponibila tot timpul
  • ÃŽntîrziere maxima strict delimitata
  • Audio video necomprimat
  • Video conferinta
  • audio interactive
  • distributie A/V

27
rt-VBR
  • Aplicatii sensibile la timp
  • ÃŽntârziere si jitter putin variabile
  • applicatii rt-VBR transmit cu rate care variaza
    în time
  • ex. video comprimat
  • Produce cadre de dim variabila
  • Rata originala necomprimata este constanta
  • rata comprimata este variabila
  • Conexiunile pot fi multiplexate în timp

28
nrt-VBR
  • este posibila prezicerea caracteristicilor
    traficului
  • Q0S mai bun la pierderi si întîrzieri
  • End system specifica
  • Peak cell rate rata de varf
  • Sustainable or average rate rata medie
  • Measure of how bursty traffic is burst
  • ex. rezervari bilete, tranzactii bancare

29
UBR
  • ramâne capacitate libera peste CBR si VBR
  • nu toate resursele epuizate
  • VBR de tip rafala
  • pt. aplicatii tolerante la intarz si pierderi
  • ex. TCP
  • Celule comutate pe baza FIFO
  • serviciu de tip best effort

30
ABR
  • Aplicatia specifica maximul peak cell rate (PCR)
    si minimum cell rate (MCR)
  • Resurse alocate pt MCR
  • Capacitate ramasa împartita echitabil
  • ex.interconectare LAN

31
ATM Bit Rate Services
32
Nivelul adaptare ATM
  • Suport pt. protocoale de transfer informatie
    nebazate pe ATM
  • PCM (voice)
  • Asambleaza bitii în celule
  • Re-asambleaza în flux
  • IP
  • fragmenteaza pachete IP în celule

33
Serviciile nivelelor de adaptare
  • Trateaza erorile de transmisie
  • Segmentare si reasamblare
  • Treateaza celule pierdute sau prost inserate
  • Controlul fluxului si timing

34
Tipuri de Aplicatii suportate
  • Circuit emulation
  • VBR voice and video
  • General data service
  • IP over ATM
  • Multiprotocol encapsulation over ATM (MPOA)
  • IPX, AppleTalk, DECNET)
  • LAN emulation

35
AAL Protocols
  • Convergence sublayer (CS)
  • Support for specific applications
  • AAL user attaches at SAP
  • Segmentation and re-assembly sublayer (SAR)
  • Packages and unpacks info received from CS into
    cells
  • Four types
  • Type 1
  • Type 2
  • Type 3/4
  • Type 5

36
Frame Relay
  • Proiectat pt. a fi mai eficient decât X.25
  • Dezvoltat înainte de ATM
  • Mai multe instalari ca ATM
  • ATM mai interesant pt. viteze mari

37
Frame Relay Background - X.25
  • Call control packets, in band signaling
  • Multiplexing of virtual circuits at layer 3
  • Layer 2 and 3 include flow and error control
  • Considerable overhead
  • Not appropriate for modern digital systems with
    high reliability

38
Frame Relay - Diferente
  • Controlul conexiunii pe o alta conexiune logica
  • Multiplexarea si comutarea la nivel 2
  • se elimina un nivel de procesare
  • Fara control al erorii la fiecare nod
  • End to end flow and error control (if used) are
    done by higher layer
  • Single user data frame sent from source to
    destination and ACK (from higher layer) sent back

39
Avantaje si Dezavantaje
  • Se pierde ctrl. erori si flux link cu link
  • Fiabilitate mai mare, nu este o problema
  • Proces de comunicatie mai suplu
  • Intârz. mai mici
  • Debit mai mare
  • ITU-T recomanda Frame Relay peste 2Mbps

40
Protocol Architecture
41
Control Plane
  • Between subscriber and network
  • Separate logical channel used
  • Similar to common channel signaling for circuit
    switching services
  • Data link layer
  • LAPD (Q.921)
  • Reliable data link control
  • Error and flow control
  • Between user (TE) and network (NT)
  • Used for exchange of Q.933 control signal messages

42
User Plane
  • End to end functionality
  • Transfer of info between ends
  • LAPF (Link Access Procedure for Frame Mode Bearer
    Services) Q.922
  • Frame delimiting, alignment and transparency
  • Frame mux and demux using addressing field
  • Ensure frame is integral number of octets (zero
    bit insertion/extraction)
  • Ensure frame is neither too long nor short
  • Detection of transmission errors
  • Congestion control functions

43
LAPF Core Formats
44
User Data Transfer
  • Un singur tip de cadre
  • User data
  • Nu exista cadre de controll
  • Fara semnalizare în banda
  • fara numar de secventa
  • Fara cntrl. erori sau flux
