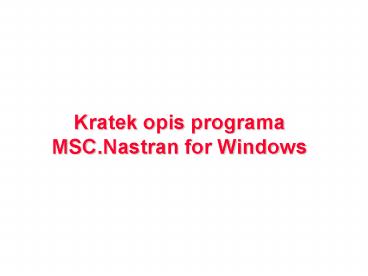

Kratek opis programa MSC.Nastran for Windows

1
Kratek opis programa MSC.Nastran for Windows
2
MSC.visualNastran for Windows Predstavlja
kompletno rešitev
Koncipiran tako za inženirje kot za izkusne
projektante

• Samostalno orodje za analizo (ne zavisi o CAD)
• Integracija z vsemi poznanimi CAD sistemi
• Višja AKE s celo mocjo MSC.Nastran sistema
• Mocna orodja za modeliranje
• ACIS in Parasolid modeli
• Odprta arhitektura (OLE/COM API)
• Veza z Excel in drugimi Windows aplikacijami
• Veza z vsemi popularnim FEA programi (MSC.Marc,
  Abaqus, Ansys isl.)

3
Fleksibilna konfiguracija ki se lahko prilagaja
potrebam. Sestoji se iz MSC.Nastran solverja in
Femap kot Pre/Post spojenih v en celovit program.
Osnovni moduli sistema
MSC.visualNastran for Windows

• Bazicni sistem
• Solid Modeling in 3D-CAD Integracija
• Advanced Modeler (ACIS-/Parasolid Modeler)
• Expert Modeler (Direkten pristop na 3D
  CAD-modele)
• Višje analize
• Prenos toplote
• Nelinearnost
• Dinamika
• Optimizacija
• Komplementarni programi in orodja

4
Bazicne analize

• Linearna staticna analiza
• Analiza normalnih modov
• Linearna analiza izvijanja (stabilnosti)
• Osnovni modeler (Pre-/Postprocessor)
• DXF- in IGES CAD Integracija
• Import/Export stereolitografskih modelov
• AKE veze

5
Solid modeliranje in 3D CAD pristopBasic
Advanced/Expert Modeler omogoca vezo z
I-DEAS
CATIA
Solid Edge
Step, IGES,DXF VDAFS, ACIS, Parasolid
Pro/Engineer
Unigraphics
Solid Works
Mechanical Desktop, Inventor
6
Nekaj primerov Modeliranje solida znotraj NfW (
ACIS in/ali Parasolid )
7
Manipulacija geometrije
8
Formiranje srednje površine
9
Full Mesh Control

• Semiautomatski
• Hexaeder meshing

Popolno automatski Tetraeder meshing Fleksibilne
dimenzije elementov
10
Splošni kalkulator prerezov gredi

• 3D-Display gredne strukture

11
Višja analizaNelinearnost

• Staticna in direktna transientna
• Materialna nelinearnost
• Geometricna nelinearnost
• Slide line in gap kontakt
• Automatske metode rešitev
• Kompatibilnost z linearno analizo

12
Višja analiza Dinamika

• Transientni odziv
• Frekventni odziv
• Random odziv
• Modalne in direktne metode
• Prisilni pomiki (hitrosti, pospeški)
• (npr. seizmicna analiza)

13
Višja analiza Prenos toplote

• Linearno in nelinearno
• Stacionarno stanje in transientno
• Kondukcija, konvekcija in radiacija
• Temperaturno odvisne materialne lastnosti in
  obremenitve

14
Komplementarni programi CFDesign

• Stacionarno ali transientno strujanje
• Laminarno ali turbulentno strujanje
• Inkompresibilno ali kompresibilno
• subsonicno, transsonicno, in supersonicno
• Radiacijske površine
• Prisilna, prirodna, ali mešana konvekcija prenosa
  toplote

15
Komplementarni programi WinLife

• Metoda nominalne napetosti (S-N)
• Metoda lokalne spec. deformacije (Eps-N)
• Generator Wöhler krivulj
• Baza materialov
• Generator kolektiva obremenitev ali import
  poljubnih funkcij casovne obremenitve iz merenja
• Razlicne hipoteze
• Rainflow klasifikacija
• Multiaksialni koncept
• Lahko se uporablja z ali brez FEA
