Diapositive 1

1
Niveau SSIAP 1
Les Déclencheurs manuels (DMA)
Bruno BOUTEL 01/08
2
Niveau SSIAP1
Utilisation
Utilisé dans les établissements recevant du
public, des travailleurs ainsi que les bâtiments
dhabitation, le déclencheur manuel est lélément
de base de tout équipement dalarme permettant au
public de commander manuellement lévacuation du
bâtiment
Ils peuvent être à bris de glace ou à membrane
déformable
3
Niveau SSIAP1
Manipulation
Lusager agit sur une membrane. En option, il est
possible de remplacer la membrane par une vitre
pré cassée (1).
Il est possible de procéder à des essais
sans appuyer sur la membrane au moyen dune clé
test qui sert également à réarmer le Déclencheur
Manuel.
(1)
Les Déclencheurs Manuels adressables possèdent
une LED rouge signalant létat dalarme (2)
(2)
4
Niveau SSIAP1
Implantation (MS 65 1)
Les déclencheurs manuels doivent être disposés
dans les circulations, à chaque niveau, à
proximité immédiate de chaque escalier, au
rez-de-chaussée à proximité des sorties. Ils
doivent être placés à une hauteur denviron 1,30
mètre au-dessus du niveau du sol et ne pas être
dissimulés par le vantail dune porte lorsque
celui-ci est maintenu ouvert. De plus, ils ne
doivent pas présenter une saillie supérieure à
0,10 mètre. La distance préconisée entre 2
déclencheurs manuels est de 20 m.
5
Niveau SSIAP 1

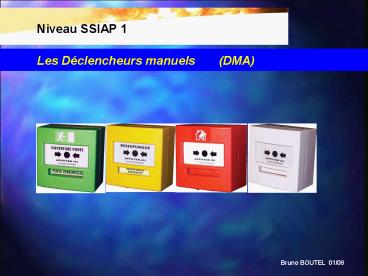

Codes de couleurs
-De couleur rouge  pour commande de centrale
incendie
6
Niveau SSIAP 1
Codes de couleurs
-De couleur Verte  pour commande dissue de
secours
7
Niveau SSIAP 1
Codes de couleurs
-De couleur Jaune  ? utilisé en extinction
automatique ? dispositif de réarmement,
dispositif mode manuel seul, commande manuelle
d'extinction.
8
Niveau SSIAP 1
Codes de couleurs
-De couleur Blanc / Noir  Arrêt des éléments
techniques, coupe lalimentation électrique des
appareils
9
Niveau SSIAP 1
Codes de couleurs
De couleur Bleu  c'est un arrêt d'urgence
(double action)
10
Niveau SSIAP 1
QUE DECLENCHE LACTION DUN DM ?
En ERP, laction sur un DM doit provoquer le
fonctionnement de tous les B.A.A.S (Art MS 651)
avec un report au TS, cest donc le cas pour un
type U.
Dans les établissements ou les services
nécessitant une surveillance particulière, les
déclencheurs manuels peuvent être installés dans
les locaux accessibles uniquement au personnel.
Ils doivent assurer un déverrouillage des issues,
sans temporisation. (U 455).
Dans un type J, et cest bien là sa spécificité
laction sur un déclencheur manuel aura pour
effet
? Le déclenchement de lalarme avec arrêt
sonorisation (AGS en ERP et AG en locaux cuisines
et combles)
? Le déverrouillage des issues de secours
? La fermeture des portes CF asservies sur
escaliers
? Les asservissements de la zone de
compartimentage autres que le désenfumage.
(Clapets, non stop, arrêts techniques ).
