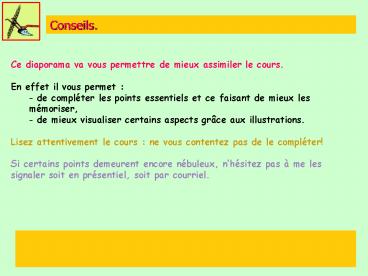

• Ce diaporama va vous permettre de mieux assimiler
  le cours.
• En effet il vous permet
• de compléter les points essentiels et ce faisant
  de mieux les mémoriser,
• de mieux visualiser certains aspects grâce aux
  illustrations.
• Lisez attentivement le cours ne vous contentez
  pas de le compléter!
• Si certains points demeurent encore nébuleux,
  nhésitez pas à me les signaler soit en
  présentiel, soit par courriel.

2
Mode demploi.
Une activité de réflexion vous est proposée
faites donc leffort de réfléchir avant de
cliquer. _at_ vous devez noter sur votre support
de cours les informations ainsi repérées. En
pointant un terme souligné, vous obtiendrez des
informations complémentaires. Essayez
3
LES DECOMPACTEURS
4
Décompacteur 3 dents. _at_
Etrave
60-90 cm
Soc
Etançon
Dent étançon soc étrave
5
Décompacteur 3 dents.
Observez la "solidité" de l'appareil, la forme
et la fixation rigide des dents.,
Dent
Soc
6
Fiche décompacteur. _at_
Mode d'action éclatement et soulèvement du
sol choc de létrave Puissance nécessaire 30
à 50 ch / dent Réglages profondeur, vitesse
davancement, écartement entre dents
Réalisation - Profondeur 40 50 cm - Vitesse
4 6 km/h - Ecartement 1,5 à 2 fois la
profondeur - Sens perpendiculaire ou oblique
par rapport au labour Consommation énergétique
15 à 50 l/ha Temps de travaux pour 3 dents,
1 à 2 h/ha Coûts
7
Décompacteur à dents obliques.
Notez la forme des dents, et la présence d'une
roue de jauge qui limite la profondeur de travail.
Roue de jauge

• Une des nombreuses variantes des décompacteurs

8
Profil type.
Foisonnement ? billonnage
Grosses mottes
Fissurations latérales
50 cm
V de décompactage
Terre fine
9
Profil décompacteur.
40 cm
Sol sec
V de décompactage caractéristique
10
Les charrues
11
Pièces travaillantes dun corps de charrue.
Age ou étançon
Rasette
Coutre souterrain
Pointe du soc
Versoir
Soc
12
Principe du labour.
13
Dilution de la matière organique.
Quel sera l'effet d'un labour à 40 cm de
profondeur ?
Labour à 20 cm
MO 3
20 cm
MO 1
Année n
14
Charrue à planches. _at_
Rasette
Versoir
Coutre circulaire
Soc
3 corps à droite
15
Labour en planches. _at_
Dérayure
Ados
Une planche
Observez bien A chaque ados ou dérayure,
l'inclinaison des bandes de labour s'inverse.
16
Ados.
Ici lagriculteur débute le labour dune
planche. Lados se trouve donc au centre de la
planche. Dans une parcelle ayant plusieurs
planches, ados et dérayures alternent.
17
Charrue réversible. _at_
3 corps à gauche
La charrue doit être retournée à chaque bout de
parcelle.
Flexibles hydrauliques assurant le retournement
3 corps à droite
Labour à plat
18
Charrue réversible 5 corps.
Rechercher sur cette photo le guéret, une
bande de labour, la muraille, la jauge, un
versoir, la roue de jauge, un étançon
19
La machine à bêcher
20
Machine à bêcher. _at_
Renvoi dangle
Vilebrequin
Bêche
21
Mode daction.
Vilebrequin
Carter
Tracteur
Bêche
Arrachement et projection des mottes
(éventuellement sur le carter) ? émiettement et
retournement.
22
En sol plastique.
Matière organique bien répartie
Grosses mottes
Pas de semelle
23
En sol friable.
Carter levé
Carter baissé
Mottes
Terre fine
Pas de semelle
Matière organique bien répartie
24
Fiche machine à bêcher. _at_

• Réalisation
• - Profondeur 15 à 30 cm
• Vitesse 2 à 4 km
• Réglages vitesse davancement, profondeur
• Avantages bon enfouissement MO, pas de
  semelle, valorise la puissance du tracteur
• Inconvénients complexe, usure, cher
• Puissance nécessaire 15 à 30 ch/m de large
• Temps de travaux 1 à 2 h/ha (pour une 3m)
• Consommation énergétique 15 à 30 l/ha

25
Les chisels.
26
Chisel. _at_
Dent souple (lames de ressort)
40 à 50cm
Socs
27
Profil type.
Passage de la dent
Foisonnement ? billonnage
Fissurations latérales
15 25 cm
28
Profil chisel.
15 cm
Sol sec
La profondeur de travail est limitée par la
souplesse des dents.
29
Fiche chisel. _at_
Mode daction soulèvement et émiettement
amplifié par la vibration des dents.
Réalisation - Conditions sèches à fraîches. -
Profondeur 15 30 cm - Vitesse 4 à 6 km/h -
Sens perpendiculaire ou oblique par rapport au
labour Avantages simple Limites manque
defficacité en sol cohérent et en un seul
passage Puissance nécessaire 15 à 25 ch par
dent Consommation énergétique 25 à 35 l/ha
30
Différents outils pour façons superficielles. _at_
Non animés
Animés à la prise de force
31
Les cultivateurs

32
Cultivateur. _at_
2 barres de fixation
40 à 50 cm
Roue de jauge
Dents souples (ressort à spirale)
Soc
Pourquoi ne pas se contenter d'une
seule barre de fixation?
Les dents seraient trop proches les unes des
autres et bourreraient fréquemment
33
Cultivateur.
A remarquer les lames de ressort qui donnent
la souplesse aux dents, les roues de jauge qui
limitent la profondeur, le dispositif hydraulique
permettant le repliement de l'appareil lors du
transport
34
Socs de cultivateur.
Pour le binage
Pour les reprises
Pour le déchaumage
Ces différents types de socs augmentent la
polyvalence de l'appareil
35
Profil type. _at_
Passage des dents
Léger billonnage
Terre fine petites mottes
10 à 15 cm
Mottes
36
Fiche cultivateur. _at_
Mode d'action éclatement et émiettement de la
terre dus à lavancement et à la vibration des
dents Réalisation - Profondeur 10 à 15
cm - Vitesse 4 à 5 km/h - réglages
profondeur, vitesse davancement, écartement
Puissance nécessaire 20 à 40 ch/m Avantages
simplicité Inconvénients effet de triage en
sol sec, remontée de lards si humide
Consommation énergétique 10 à 20 l/ha Temps
de travaux 30 à 45 mn/ha
37
Les vibroculteurs.
38
Vibroculteur. _at_
4 barres de fixation
Dents souples
40 cm
30 à 40 cm
8 à 10 cm
39
Vibroculteur au travail.
Les mottes les plus cohérentes ont du mal à être
réduites.
40
Profil type. _at_
Mottes en surface
5 à 8 cm
Effet de triage
Mottes plus terre fine

• Ce type de profil sobtient en sol cohérent et
  sec.

41
Fiche vibroculteur. _at_

• Mode d'action émiettement du à lavancement
  et surtout à la vibration des dents
• Réalisation
• - Profondeur 8 à 10 cm
• - Vitesse 5 à 8 km/h
• - réglages profondeur, vitesse davancement,
  écartement
• Puissance nécessaire 15 à 30 ch/m
• Avantages simplicité, efficacité si sol
  friable
• Inconvénients effet de triage en sol sec,
  manque defficacité si sol cohérent
• Consommation énergétique 5 à 10 l/ha
• Temps de travaux 20 à 40 mn/ha (4,5 m de
  large)

42
Les herses classiques.
43
Herse classique. _at_
5 compartiments indépendants
Dent
15 à 30 cm
20 à 30 cm
8 à 10 cm
Observer la disposition des dents en quinconce
de façon à diminuer les risques de bourrage
44
Herse classique.

• 6 éléments, 5 m de large, repliement hydraulique
  pour le transport.

45
Profil type. _at_
Mottes en surface
Mottes plus petites
5 à 8 cm
Terre fine
46
Fiche herse. _at_
Mode d'action émiettement par effet de choc
des dents Réalisation - Profondeur 8 à 10
cm - Vitesse 6 à 8 km/h - réglages vitesse
davancement, Avantages simple, efficace si
sol friable, passe bien en sols caillouteux,
polyvalent Inconvénients effet de triage en
sol sec, peu efficace si sol cohérent, tendance
forte au bourrage Consommation énergétique 5
à 8 l/ha Temps de travaux 15 à 30 mn/ha (5 m
de large)
47
Les cultivateurs rotatifs.
48
Cultivateur rotatif.
Transmission
Réglage profondeur
Carter arrière
Rotor horizontal
Bêches coudées
Roue de jauge
Variante avec bêches droites
49
Profil type.
Carter arrière relevé baissé
Mottes
Terre fine
Terre fine
Petites mottes
Sole ondulée
Matière organique
50
Fiche cultivateur rotatif. _at_

• Mode d'action émiettement du aux chocs des
  bêches et à la projection des mottes sur le
  carter arrière.
• Réalisation
• - Profondeur 5 à 10 cm cm
• - Vitesse 4 à 6 km/h
• - réglages profondeur, vitesse davancement,
  vitesse de rotation, hauteur du carter
• Avantages efficace
• Inconvénients risque de lissage (si bêches) et
  dé malaxage si humide, trop agressif en sols
  limoneux
• Consommation énergétique 12 à 20 l/ha
• Temps de travaux 50 à 60 mn /ha (3 m de large)

51
Les herses rotatives.
52
Herse rotative. _at_
Rouleau arrière
Rotors verticaux à 2 dents
Déflecteur
53
Profil type. _at_
Petites mottes
5 à 8 cm
Terre fine
54
Herse rotative.
Labour

• Reprise de labour. Noter la (trop) bonne
  efficacité de la machine.

55
Fiche herse rotative. _at_
Mode d'action émiettement du à la rotation
des dents (vitesse linéaire 15 à 20 km/h)
Réalisation - Profondeur 5 à 8 cm - Vitesse
4 à 6 km/h - réglages vitesse davancement,
profondeur, vitesse de rotation Avantages
efficacité Inconvénients risques de malaxage
en conditions humides, émiettement trop important
en sols limoneux Puissance nécessaire 20 à 40
ch/m Consommation énergétique 15 à 20 l/ha
Temps de travaux 45 à 60 mn/ha (3 m de large)
56
Les pulvériseurs.
57
Outils de déchaumage. _at_
Pulvériseur à disques Cultivateur
modifié Cultivateur rotatif
58
Pulvériseur en V. _at_
Réglages de louverture des essieux
Disques lisses versant à gauche
Disques crénelés versant à droite
Flexibles hydrauliques du relevage
59
Pulvériseur en X.
Disques lisses
Disques crénelés
Une des nombreuses variantes de pulvériseurs.
60
Profil type. _at_
Terre fine et petites mottes
6 à 8 cm
Matière organique bien répartie
Sole ondulée
61
Destruction dengrais verts au cover crop.
Noter l'efficacité et le bon enfouissement
62
Préparation au cover crop.

• Certainement trop efficace !

63
Déchaumage.
Chaumes et adventices
6 cm
Bonne répartition des matières organiques
64
Fiche pulvériseur. _at_
Mode d'action émiettement et retournement de
la terre par le disque (qui tourne et qui se
traîne) Réalisation - Profondeur 6 à 8
cm - Vitesse 4 à 6 km/h - réglages vitesse
davancement, ouverture des essieux Avantages
efficacité, polyvalence (reprises, façons
superficielles, préparations simplifiées)
Inconvénients risques de semelle superficielle
en conditions humides, émiettement trop important
en sols limoneux Puissance nécessaire 20 à 40
ch/m Consommation énergétique 6 à 10 l/ha
Temps de travaux 30 à 60 mn/ha (3,5 m de large)
65
Les rouleaux
66
Rouleau lisse. _at_
Surface plane
67
Cultipaker. _at_
Essieu indépendant
Éléments tasseurs indépendants
Micro relief de surface
Emiettement
68
Croskil. _at_
Petites mottes de surface
Terre fine
69
Croskil en position transport.
70
Les bineuses
71
Bineuse 4 rangs. _at_
Flasques de protection de la culture
Rangs de culture
Socs travaillant linterligne
72
Bineuse au travail.
Comparez Avant Après Le binage
Protection efficace des plantes
73
Maïs biné.
Ligne non travaillée
Interligne biné
74
Herse étrille.
Bien observer les dents fines et flexibles

• Elle permet le binage de cultures à faible
  écartement (céréales par ex.)
