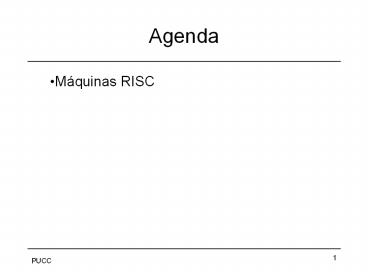

Agenda

1
Agenda

• Máquinas RISC

2
Gap Semântico

• Queda do custo do Hardware o custo relativo do
  Software aumentou.
• SW é pouco confiável
• Resposta dos pesquisadores foi desenvolver
  linguagens de programação mais poderosas e
  complexas.
• Aumento da distância semântica entre operações
  disponíveis em linguagens de alto nível e aquelas
  disponibilizadas pelo hardware dos computadores

3
GAP Semântico

• Desenvolver arquiteturas que diminuíssem a
  distância entre instruções de linguagem de alto
  nível e instruções de máquina.
• Características dessa Arquitetura grande
  conjunto de instruções, vários modos de
  endereçamento e implementação de diversos
  comandos de linguagem de alto nível no hardware
  da máquina.

4
Características das HLL (LAN) operações
Ocorrência dinâmica
Instruções valor normalizado
referência a memória
atribuição Laços chamadas if outros
Válido para arquiteturas CISC (Complex
Instruction Set Computer)
5
Características das HLL (LAN) operandos

• segundo Patterson PATT82a a maioria das
  referências é de variáveis escalares sendo que
  mais de 80 dos escalares são locais

Pascal C Average Integer constant 16 23 20
Scalar variable 58 53 55 Array/structure 26 24 25

• segundo Lunde LUND77, cada instrução, em média,
  referencia 0.5 operandos na memória e 1.4 nos
  registradores

6
Características das HLL (LAN) chamadas

• é a operação mais lenta nas linguagens de alto
  nível compiladas
• segundo Tanenbaum Tane78, 98 de chamadas
  dinâmicas passam menos de 6 argumentos e 92 usam
  menos de 6 variáveis locais
• segundo KatevenisKATE83, é raro existir uma
  longa seqüência de chamadas à procedimentos.

7
Implicações

• Deve-se otimizar os processos que consomem mais
  tempo.
• Deve-se usar um grande número de registradores
  (referência aos operandos)
• Uso de pipelines
• Simplified (reduced) instruction set

8
Uso de registradores

• os registradores são os dispositivos mais rápidos
  de armazenamento

• deve-se criar uma estratégia para se manter os
  operandos mais freqüentemente acessados nos
  registradores

• deve-se minimizar as operações de transferência
  de operandos da memória para registradores

abordagem via hardware
9
Abordagem via software

• visa deixar a tarefa de maximização de uso dos
  registradores para o compilador
• o compilar irá tentar usar os registradores para
  armazenar as variáveis que serão usadas a maior
  parte do tempo
• deve utilizar algoritmos sofisticados de análise
  de programas.

10
Abordagem via hardware

• uso de mais registradores para manter mais
  variáveis por mais tempo
• deve-se organizar o uso destes registradores de
  forma a diminuir o número de acessos à memória
  principal.

11
Condições de contorno

• as variáveis locais devem ser salvas a cada
  chamada de nova sub-rotina
• parâmetros devem ser passados para as sub-rotinas
  chamadas
• no retorno da chamada as variáveis locais devem
  ser novamente carregadas e os resultados passados
  de volta

12
Janelas de registradores

• Uma sub-rotina típica passa poucos parâmetros
• O número de sub-rotinas chamadas é geralmente
  pequena

• Múltiplos conjuntos de registradores são
  endereçados para diferentes sub-rotinas

• Uma nova chamada faz com que o processador use
  automaticamente o próximo conjunto de
  registradores

• Janelas de registradores de sub-rotinas
  adjacentes possuem uma superposição de
  registradores que são usados para se passar os
  parâmetros

13
Janelas de registradores
14
Representação circular
se F for chamado, os conteúdo de A.in e
A.loc devem ser salvos na memória
neste caso, o valor de SWP deve ser alterado
Ao passo que novas sub-rotinas são chamadas, o
valor de CWP deve ser alterado
Implementações típicas usam 8 janelas de 16
registradores cada.
15
Variáveis Globais

• Uma possibilidade é usar endereçamento de memória
  para as variáveis globais

Outra possibilidade é o uso de registradores de
uso exclusivo para variáveis globais
16
Cache vs. Janela de registradores
17
Arquitetura CISC

• Conjunto com um grande número de instruções .
• Motivações
• simplificação nos projetos de compiladores
• aumento de desempenho de HLL.
• Em suma dar melhor suporte as HLL.

18
Argumentos

• Conjunto com um grande número de instruções
• - dificultam a implementação de pipeline
• simplificação nos projetos de compiladores
• - o compilador deve encontrar os casos que
  combinam exatamente com a construção
• programas usando CISC são menores
• - porém os opcodes são maiores, produzindo
  maiores instruções.

19
Características da arquitetura RISC

• Uma instrução por ciclo
• Operações entre registradores
• Modos de endereçamento mais simples
• Formatos de instruções mais simples

20
Características RISC

• Tornar as máquinas mais simples para que sejam
  mais velozes
• Simplicidade
• Poucas instruções, simples e com poucos formatos
• Poucos modos de endereçamento
• Usar apenas LOAD/STORE para movimentação de dados
  entre registradores e memória
• Baseado em compiladores sofisticados para
  otimizar o código

21
Características RISC

• Alcançar alto desempenho através de registradores
  rápidos, altas velocidades de CPU e otimização na
  compilação
• Uma instrução por ciclo
• Operações registrador a registrador
• Formato fixo de instruções.
• Implementação mais eficiente

22
Exemplos

• RISC MIPS, SPARC, Alpha, HP-PA, PowerPC, i860,
  i960.
• CISC VAX, PDP-11, Intel i86, Motorola 68K.
• CISC com macro/micro-instruções RISC internas
  Pentium, AMD Athlon.

23
RISC x CISC

• Complex Instruction Set Computer (CISC)
• CISC é caracterizada por usar um grande conjunto
  de instruções complexas, objetivando o uso mínimo
  de memória
• Instruções típicas CISC incorporam complexos
  modos de endereçamento para os operandos
• Máquinas CISC usualmente possuem número pequeno
  de registradores
• Máquinas CISC foram, na maioria, construídas como
  microprogramadas, mas, recentemente, algumas têm
  implementado micro/macro-instruções RISC
  (executadas diretamente pelo hardware).

24
RISC x CISC

• Reduced Instruction Set Computer (RISC)
• RISC é caracterizada por usar um conjunto pequeno
  de simples instruções
• Máquinas RISC usualmente utilizam apenas
  instruções Load e Store para acesso a memória
• Máquinas RISC frequentemente possuem número
  elevado de registradores
• Máquinas RISC têm sido construídas para que suas
  instruções sejam diretamente executadas pelo
  hardware (não há microcódigo).

25
RISC vs. CISC
Não existe a melhor arquitetura
Uma boa filosofia usar o melhor dos dois
