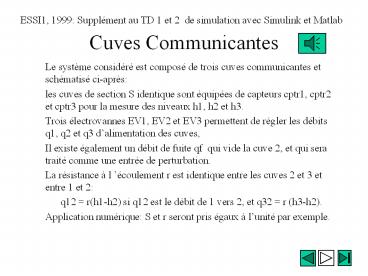

1Cuves Communicantes
ESSI1, 1999 Supplément au TD 1 et 2 de
simulation avec Simulink et Matlab
- Le système considéré est composé de trois cuves
communicantes et schématisé ci-après - les cuves de section S identique sont équipées de
capteurs cptr1, cptr2 et cptr3 pour la mesure des
niveaux h1, h2 et h3. - Trois électrovannes EV1, EV2 et EV3 permettent de
régler les débits q1, q2 et q3 dalimentation des
cuves, - Il existe également un débit de fuite qf qui
vide la cuve 2, et qui sera traité comme une
entrée de perturbation. - La résistance à l écoulement r est identique
entre les cuves 2 et 3 et entre 1 et 2 - q12 r(h1-h2) si q12 est le débit de 1
vers 2, et q32 r (h3-h2). - Application numérique S et r seront pris égaux à
lunité par exemple.
2Schéma du système étudié
EV2
EV1
EV3
cptr2
cptr3
q1
q3
q2
cptr1
h3
h1
h2
S
S
S
r
r
q32
q12
V4
qf
3Problème
- établir la liste des entrées, sorties, et des
équations du système. - programmer les équations dans Simulink en
utilisant un bloc subsystem avec des paramètres S
et r. Tester le modèle. - on agit sur q1 (q2 q3 0), avec la consigne
h1HC1m. Proposer une structure bouclée
(linéaire ou non) assurant le remplissage
automatique au niveau de consigne. Programmer. - Simuler, interpréter les signaux durant le
remplissage (les trois cuves sont vides
initialement). - Une perturbation en échelon qf 0.5 l/s se
produit en t 10 s. Que se passe-t il en
conséquence dans les cuves - Mêmes questions si on agit sur q1, q2 et q3, avec
les consignes h1 h2 h3 HC cette fois.
4Equations du système
La dérivée du volume dans une cuve est égale à la
somme algébrique des débits
D où le bloc subsystem suivant dans Simulink
5Doù le bloc cuves de Simulink
cuves
C est un bloc subsystem (library
connections). Il est masqué, il faut faire
look under mask , ou unmask pour voir le
schéma ci-dessus. Il contient deux paramètres S
et r à fixer.
6Système bouclé agissant sur q1 à partir de la
mesure de h1
Fichier Simulink cuves.mdl
