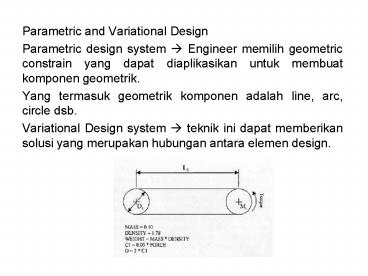

Parametric and Variational Design

1

• Parametric and Variational Design
• Parametric design system ? Engineer memilih
  geometric constrain yang dapat diaplikasikan
  untuk membuat komponen geometrik.
• Yang termasuk geometrik komponen adalah line,
  arc, circle dsb.
• Variational Design system ? teknik ini dapat
  memberikan solusi yang merupakan hubungan antara
  elemen design.

2
(No Transcript)
3

• Engineering analysis and CAD
• Analytical Method
• - Finite Elemen analysis
• - Kinematics and Synthesis
• - Static Analysis and Dynamic analysis
• 2. Experimental testing
• - Destructive Test
• - Non destructive test

4
(No Transcript)
5

• CAE (Computer Aided Engineering)
• CAE ? suatu produk desain dan pengembangannya
  yang terdiri dari beberapa elemen yang
  diintegrasikan untuk semua fungsi engineering
• Elemen-elemen ini adalah
• Aplications (performance, structural integrity,
  reliability, cost, etc)
• fasilitas (hardware/software)
• Teknologi, data dan manajemen informasi

6
(No Transcript)
7
(No Transcript)
8

• Pendekatan CAE yang baru untuk mengintegrasikan
  dan memberikan proses pengembangan produk yaitu
• Design
• Analysis
• Testing
• Drafting
• Documentation
• Project Management
• Data Management
• Process Planning
• Tool design
• Numerical Control
• Quality Assurance

9
(No Transcript)
10

• Optimization and CAD
• Formulation of an Optimum Design
• terdapat 4 langkah untuk formulasi sebuah
  optimum
• desain
• a. Identifying the design parameter
• b.Defining the design constrains
• c. Defining the objective functions
• d. Evaluating alternatives
• 2. Design variable
• 3. Constrains
• 4. Evaluation
