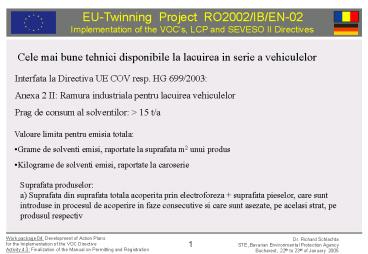

Cele mai bune tehnici disponibile la lacuirea in
serie a vehiculelor
Interfata la Directiva UE COV resp. HG
699/2003 Anexa 2 II Ramura industriala pentru
lacuirea vehiculelor Prag de consum al
solventilor gt 15 t/a

• Valoare limita pentru emisia totala
• Grame de solventi emisi, raportate la suprafata
  m2 unui produs
• Kilograme de solventi emisi, raportate la
  caroserie

Suprafata produselora) Suprafata din suprafata
totala acoperita prin electroforeza suprafata
pieselor, care sunt introduse in procesul de
acoperire in faze consecutive si care sunt
asezate, pe acelasi strat, pe produsul respectiv
2
Sau b) Suprafata totala a produsului acoperita in
instalatie
Suprafata acoperita prin electroforeza (2
Greutatea totala a caroseriei) / (grosimea medie
a tablei metalice densitatea tablei metalice)
Acest procedeu isi gaseste aplicabilitatea si
pentru alte piese acoperite. Suprafata pieselor
adaugate sau suprafata totala acoperita in
instalatie se calculeaza cu ajutorul programului
Computer Aided Design sau prin alte procedee
similare.
3
(No Transcript)
4
Valoarea limita a emisiilor totale se refera la
toate fazele unui proces, care se desfasoara in
aceeasi instalatie Electroforeza sau un alt
procedeu de acoperire Inclusiv sistemul de
conservare pentru transport, a cerii de motor si
a puntii Ultimul strat de ceara si ultima
lustruire Solventi pentru curatarea aparatelor
inclusiv a cabinelor de lacuire Si alte
echipamente fixe
5
Procese tehnice

• Pretratarea (curatarea, fosfatarea, pasivizarea)
• Lacuire catodica prin scufundare (KTL) -gt
  protectie impotriva coroziunii
• Protectia puntii/ etansarea prin sudura
• Umplutura -gt functia de umplere, egalizarea
  denivelarilor, protectia impotriva efectelor
  cauzate de pietre aderenta
• Lac de baza -gt strat de vopsea functie de
  protectie
• Lac incolor -gt optica, rezistent la actiunea
  chimicalelor, rezistent la zgarieturi si
  intemperii
• Conservarea cavitatilor si dupa caz a
  transportului

6
Emisiile in aer
Aplicarea grundului, umpluturii, lacului de baza
si a lacului incolor Aplicare uscare 80 din
emisiile de COV din care 75 90 din cabina de
lacuire 10 25 din uscator Retusarea cu lac de
baza, procese de curatare si alte surse (de ex.
aplicarea stratului de protectie a puntii) 20
Transmiterea la instalatia de epurare a gazelor
rezidualea) gazele reziduale ale uscatorului b)
grunduire prin KTL
7
Cele mai bune tehnici disponibile la lacuirea in
serie a vehiculelor

• Utilizarea lacurilor cu emisii reduse resp. fara
  emisii
• Sisteme cu lacuri pe baza de apa
• Continut de solventi Grund 2 - 6 greutate
  Lac de baza 10 15 greutate
• Factori de emisie COV Grund 1 2 g/m2 Lac de
  baza 10 12 g/m2
• BAT Aplicare grund Utilizarea sistemelor cu
  lacuri pe baza de apa corelate la lacuirea cu
  electro-scufundare (Lacuirea cataforetica prin
  scufundare KTL)
• Lac pulbere cu pulbere Slurry (slam de pulbere)
• Momentan utilizat doar ca lac incolor
• Corelat la procedeul de aplicare electrostatica
• Continut de COV neglijabil
• Posibilitatea reciclarii prin overspray
• Economie de energie
• Evitarea apei uzate
• 2. Procedeul de aplicare a lacului cu un
  randament imbunatatit
• Lacuirea prin scufundare Aplicarea grundului
• Procedeu de vopsire electrostatica Randamente de
  aplicare 60 80

8
Lacuirea cu pulberi a unui BMW
Lacuirea cu clopote electrostatice cu numar mare
de rotatii
9
(No Transcript)
10
(No Transcript)
11
Cele mai bune tehnici disponibile la lacuirea in
serie a vehiculelor

• 3. Reducerea pierderilor din timpul schimbului
  de vopsea (tehnica de recuperare prin impingere -
  Molchtechnik)
• Schimb de vopsea Lacul este impins dintr-o
  teava in sistemul de alimentare cu lac cu
  ajutorul unui corp elastic despartitor si astfel
  este recuperat.
• Curatirea necesita un input scazut de solventi
• Reducerea solventilor si agentilor de vopsire
• 4. Recuperarea solventilor prin distalare
• 5. Retinerea particulelor de lac
• Separare primara prin pulverizare cu apa in zona
  de sub cabina de lacuire
• Separare secundara prin utilizarea filtrelor de
  uscare resp. a spalatoarelor de sol sau
  electrofiltrelor
• 6. Cresterea concentratiei solventilor
• Concentrare interna Fluxul de aer uzat este
  reintrodus in cabina de pulverizare dupa o
  retinere a particulelor -gt evacuarea doar a unei
  parti reduse de flux
• Concentrare externa Transmiterea in circuit a
  aerului uzat printr-un rotor de adsorptie
• 7. Tehnici end-of-pipe Utilizarea dispozitivelor
  de epurare a gazelor reziduale
• Valori ale gazului epurat 10 mg/m³

12
Respectarea valorii limita de emisie de 35 g/m²
este posibila prin urmatoarele concepte
