Presentacin IPdomo

1

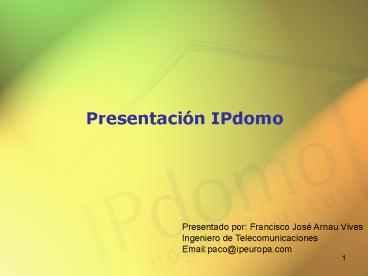

Presentación IPdomo
Presentado por Francisco José Arnau
Vives Ingeniero de Telecomunicaciones Emailpaco_at_i
peuropa.com
2
Temario

• Introducción.
• Upnp e IPDomo
• Arquitectura del sistema IPdomo.
• Descripción de Componentes.
• Infraestructura y Canalización.
• Instalación y Configuración.
• Puesta en marcha.

3
IntroducciónCaracterísticas del Sistema IPdomo

• Sistema domótico distribuido.
• Basado en estándares TCP/IP y UPNP.
• Arquitectura de red Ethernet idéntica a las
  topologías de red de ordenadores.
• Comunicaciones IP nativas.
• Extensión inalámbrica siguiendo estándares
  basados en 802.11x
• Sencilla integración multimedia.
• Integración internet inmediata.

4
1. Introducción S.E.R.V.I.T.E.L e IPdomo

• Servitel se constituye en 1998 como empresa
  tecnológica e ISP, aunque su origen se remonta a
  1991 como unión de empresas.
• En 2001 y tras colaborar en varios proyectos con
  la UPV desarrolla el sistema IPdomo junto al
  grupo IDDD.
• En 2005 se presenta el primer prototipo comercial
  del sistema IPDomo.
• En 2006 presenta en Domogar el Hogar Digital
  IPdomo.

5
Upnp e IPdomo

• El sistema IPdomo se sustenta sobre Upnp como
  protocolo de comunicaciones.
• Los dispositivos IPdomo se comportan como
  elementos Upnp.
• El punto de control IPdomo es un punto de control
  Upnp con funcionalidades añadidas.
• Fabricantes de todo el mundo son miembros del
  foro Upnp y ya cuentan con equipos con el sello
  Upnp.

6
Upnp

• www.upnp.org
• El protocolo Upnp permite a los distintos equipos
  conectados a la red, interactuar entre ellos y
  con un punto de control central sin intervención
  humana. (Plug Play)
• Se asienta sobre la pila TCP/IP y sus protocolos
  adjuntos (HTTPu,HTTPm,etc)

7
Upnp
Upnp implementa

• Direccionamiento.
• Descubrimiento. Quién soy?
• Descripción. Qué hago?
• Control. A sus órdenes.
• Eventing. Qué me ha pasado?
• Presentación. Interfaz

8
Upnp - Protocolo
Paquete Upnp
9
Upnp - Direccionamiento

• 1 Addressing Métodos de asignación .
• DHCP
• AutoIP
• Estático
• 2 Addressing Elección de IP (Auto IP Rango
  169.254.0.0/16)
• 3 Addressing ARP para comprobar.
• 4 Addressing Chequeo periódico si existe DHCP
  Server.
• 5 Addressing Registro en servicio DNS.
• 6 Addressing Resolución directa e inversa de
  nombres.

10
Upnp - Direccionamiento

• Auto-IP
• Automatically Choosing an IP Address in an Ad-Hoc
  IPv4 Network. IETF draft. lthttp//search.ietf.org/
  internet-drafts/draft-ietf-dhc-ipv4-autoconfig-05.
  txtgt.
• RFC1034
• Domain Names - Concepts and Facilities. IETF
  request for comments. lthttp//search.ietf.org/rfc/
  rfc1034.txt?number1034gt.
• RFC1035
• Domain Names - Implementation and Specification.
  IETF request for comments. lthttp//search.ietf.org
  /rfc/rfc1035.txt?number1035gt.
• RFC 2131
• Dynamic Host Configuration Protocol. IETF request
  for comments. lthttp//search.ietf.org/rfc/rfc2131.
  txt?number2131gt.
• RFC 2136
• Dynamic Updates in the Domain Name System. IETF
  request for comments. lthttp//search.ietf.org/rfc/
  rfc2136.txt?number2136gt.
• Dynamic DNS Updates by DHCP Clients and Servers
• Interaction between DHCP and DNS. IETF Draft.
  lthttp//search.ietf.org/internet-drafts/draft-ietf
  -dhc-dhcp-dns-12.txtgt.

11
Upnp - Descubrimiento
12
Upnp - Descubrimiento

• Cuando un dispositivo se conecta a la red.
• Paquete Discovery Advertisement
• Cuando un punto de control se conecta
• Paquete Discovery Search

13
Upnp - Descubrimiento

• GENA
• General Event Notification Architecture. IETF
  Draft.
• HTTPMUHTTPU
• HTTP Multicast over UDP, HTTP Unicast over UDP.
  IETF Draft.
• SSDP
• Simple Service Discovery Protocol. IETF Draft.

14
Upnp Descripción
Los dispositivos informan al punto de control de
sus capacidades, acciones y variables de estado y
de control
15
Upnp Descripción
lt?xml version"1.0"?gtltroot xmlns"urnschemas-upn
p-orgdevice-1-0"gt  ltspecVersiongt
ltmajorgt1lt/majorgt    ltminorgt0lt/minorgt
lt/specVersiongt  ltURLBasegtbase URL for all
relative URLslt/URLBasegt  ltdevicegt
ltdeviceTypegturnschemas-upnp-orgdevicedeviceType
vlt/deviceTypegt    ltfriendlyNamegtshort
user-friendly titlelt/friendlyNamegt
ltmanufacturergtmanufacturer namelt/manufacturergt
ltmanufacturerURLgtURL to manufacturer
sitelt/manufacturerURLgt    ltmodelDescriptiongtlong
user-friendly titlelt/modelDescriptiongt
ltmodelNamegtmodel namelt/modelNamegt
ltmodelNumbergtmodel numberlt/modelNumbergt
ltmodelURLgtURL to model sitelt/modelURLgt
ltserialNumbergtmanufacturer's serial
numberlt/serialNumbergt    ltUDNgtuuidUUIDlt/UDNgt
ltUPCgtUniversal Product Codelt/UPCgt
lticonListgt      lticongt
ltmimetypegtimage/formatlt/mimetypegt
ltwidthgthorizontal pixelslt/widthgt
ltheightgtvertical pixelslt/heightgt
ltdepthgtcolor depthlt/depthgt        lturlgtURL to
iconlt/urlgt      lt/icongt      XML to declare
other icons, if any, go here    lt/iconListgt
ltserviceListgt      ltservicegt
ltserviceTypegturnschemas-upnp-orgserviceserviceT
ypevlt/serviceTypegt        ltserviceIdgturnupnp-or
gserviceIdserviceIDlt/serviceIdgt
ltSCPDURLgtURL to service descriptionlt/SCPDURLgt
    ltcontrolURLgtURL for controllt/controlURLgt
   lteventSubURLgtURL for eventinglt/eventSubURLgt
   lt/servicegt      Declarations for other
services defined by a UPnP Forum working
committee (if any)        go here
Declarations for other services added by UPnP
vendor (if any) go here    lt/serviceListgt
ltdeviceListgt      Description of embedded
devices defined by a UPnP Forum working committee
(if any)        go here      Description of
embedded devices added by UPnP vendor (if any) go
here    lt/deviceListgt    ltpresentationURLgtURL
for presentationlt/presentationURLgt
lt/devicegtlt/rootgt
Ejemplo de descripción de un dispositivo upnp
16
Upnp Descripción
lt?xml version"1.0"?gtltscpd xmlns"urnschemas-upn
p-orgservice-1-0"gt  ltspecVersiongt
ltmajorgt1lt/majorgt    ltminorgt0lt/minorgt
lt/specVersiongt  ltactionListgt    ltactiongt
ltnamegtactionNamelt/namegt      ltargumentListgt
   ltargumentgt          ltnamegtformalParameterNamelt
/namegt          ltdirectiongtin xor
outlt/directiongt          ltretval /gt
ltrelatedStateVariablegtstateVariableNamelt/relatedSt
ateVariablegt        lt/argumentgt
Declarations for other arguments defined by UPnP
Forum working committee (if any)          go
here      lt/argumentListgt    lt/actiongt
Declarations for other actions defined by UPnP
Forum working committee (if any)      go
here    Declarations for other actions added by
UPnP vendor (if any) go here  lt/actionListgt
ltserviceStateTablegt    ltstateVariable
sendEvents"yes"gt      ltnamegtvariableNamelt/namegt
      ltdataTypegtvariable data typelt/dataTypegt
  ltdefaultValuegtdefault valuelt/defaultValuegt
ltallowedValueListgt        ltallowedValuegtenumerat
ed valuelt/allowedValuegt        Other allowed
values defined by UPnP Forum working committee
(if any) go here      lt/allowedValueListgt
lt/stateVariablegt    ltstateVariable
sendEvents"yes"gt      ltnamegtvariableNamelt/namegt
      ltdataTypegtvariable data typelt/dataTypegt
  ltdefaultValuegtdefault valuelt/defaultValuegt
ltallowedValueRangegt        ltminimumgtminimum
valuelt/minimumgt        ltmaximumgtmaximum
valuelt/maximumgt        ltstepgtincrement
valuelt/stepgt      lt/allowedValueRangegt
lt/stateVariablegt    Declarations for other state
variables defined by UPnP Forum working
committee      (if any) go here    Declarations
for other state variables added by UPnP vendor
(if any) go here  lt/serviceStateTablegtlt/scpdgt
Ejemplo de descripción de un servicio de
dispositivo upnp
17
Upnp - Control
Petición de control desde el punto de control e
informe de estado
18
Upnp - Control
Para invocar una acción sobre un servicio de un
dispositivo se debe invocar un Request con método
Post con el siguiente formato
19
Upnp - Eventing
Esquema de funcionamiento
20
Upnp - Presentación
El navegador muestra la información requerida.
21
Arquitectura básica
22
Componentes Tarjeta Multifunción

• Consta de
• 5 relés de actuación.
• 2 entradas Sens. Temperatura.
• 2 salidas de control de Dimmer Ipdomo.
• 1 interfaz Ethernet RJ45.
• Se alberga en registros de distribución de
• 20 cm x 15 cm (medidas mínimas recom.)

23
Componentes Tarjeta Multifunción
24
Tarjeta Multifunción Conexionado (1)
Enchufe
Luz Conmutada
Luz doble conmutada
25
Tarjeta Multifunción Conexionado (2)
Persiana
26
Tarjeta Multifunción y Dimmer IPdomo
27
Tarjeta Multifunción

• Resumen
• Se alimentan a 220 V y suelen dar cobertura a
  los dispositivos de una estancia.
• Los relés de actuación aceptan una Imax de 16 A.
• Se deben llevar las alimentaciones de las
  tarjetas mediante circuito separado protegido
  mediante magnetotérmico y diferencial.

28
Componentes Tarjeta de Alarmas

• Consta de
• 6 zonas de presencia.
• 1 entrada para detector de inundación.
• 1 entrada para detector de gas.
• 1 entrada para detector de fuego.
• 4 relés de actuación (Electroválvulas, sirena,
  etc).
• Se alberga en registros de distribución de
• 20 cm x 15 cm (medidas mínimas recom.)
• Para facilitar el conexionado de dispositivos se
  utiliza una tarjeta de conectorización que
  permite inyectar la señal de 12 V a los sensores.

29
Tarjeta de Alarmas Conexionado
30
Alarmas Técnicas

• Cable Paralelo 1,5 mm
• Canalización 2 cm

Fuente Alim. Carril Din 12 V

• Cable Alarmas
• 1 par Vcc , 1 par datos
• Canalización 2 cm

31
Tarjeta de Alarmas Conexionado Relés
32
Detección Presencias

• Cable Paralelo 1,5 mm
• Canalización 2 cm

Fuente Alim. Carril Din 12 V
X 6

• Cable Alarmas
• 1 par Vcc , 1 par datos
• Canalización 2 cm

33
Punto de Control IPdomo

• Sistema empotrable en pared.
• Registro de dimensiones 23,4 x 28,8 x 8,2 cm
• Se han de llevar mediante canalizaciones
  separadas
• 2 Ethernet (pto control videoportero)
• 1 par de alimentación (12 V)

34
Instalación y Configuración

• Planificación y proyecto.
• Identificación y marcado de cableado.
• Despliegue de Tarjetas de Control
• Identificación de dispositivos y hoja de
  instalación.
• Etiquetado de Tarjetas.
• Configuración de Agrupaciones.
• Configuración de Ambientes.
• Configuración de Programas.

35
IPdomo Ejemplo Proyecto Tipo
Infaestructura y canalización.
36
Hoja de Instalación
37
IPdomo Comunidad
