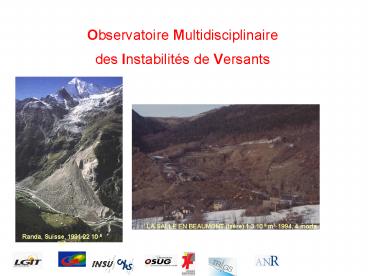

Observatoire Multidisciplinaire des Instabilits de Versants

1
Observatoire Multidisciplinaire des
Instabilités de Versants
2
Vercors, 30 Janvier 2004, 2000 m3, 2 morts
Constat le manque de données fiables et dans la
durée est actuellement un frein pour la
compréhension des mécanismes dinitiation et de
déclenchement des mouvements de terrain
3
Construction de bases de donnéesmouvement de
terrains

• catalogues historiques sur les mouvements de
  terrain (volume, date, type)
• Régional Projet SIHREN (2003-2005), Alpin
  Projet Interreg3a (2003-2006)
• base de données instrumentales multidisciplinaires
  OMIV

4
Construction de bases de donnéesmouvement de
terrains

• catalogues historiques

Chartreuse-Vercors, 1935-1995 Dussauge, Grasso,
Helmstetter, JGR2003
gt Estimation probabiliste de laléa
(indépendante du temps)
5
Construction de bases de donnéesmouvement de
terrains

• bases de données instrumentales

La Clapiére, 1982-1996- données CETE Nice
gt évolution temporelle dynamique de
linstabilité
6
Loi de friction et instabilités gravitaires

• Modélisation du déplacement des glissement de
  terrains
• Bloc rigide loi de friction complexe
  Dieterich, 1992
• Distinction régime stable / instable

Glissement de terrain de Vaiont, 1963 4 cibles
La Clapiere Accellération stable . La
Clapiére, 1982-1996- données CETE
Nice Helmstetter, Sornette, Grasso et al., JGR2004

• Loi de friction rate and state

• accélération en loi de puissance de la vitesse
  de glissement dans le régime instable

7
Construction de bases de donnéesmouvement de
terrains

• bases de données instrumentales

Amitrano, Grasso, Senfaute, GRL2005
Eboulement, falaise de Normandie, 2003
Endomagement, fracturation précurseurs à la
rupture ltgt en accord avec modéle de rupture
critique
8
Amitrano, Grasso, Senfaute, GRL 2005
9
Amitrano, Grasso, Senfaute, GRL 2005
10
(No Transcript)
11
Pré-rupture modèle dendomagement

• -Modèle de rupture fragile
• -gtModéles mécaniques de mouvements de terrains?

(Daniels, 1945)
(Amitrano Helmstetter JGR06)
12
Construction de bases de donnéesmouvement de
terrains

• bases de données instrumentales
• absence de données multidisciplinaires sur des
  durées longues
• gt observatoire  mouvement de terrain

13
Observatoire Multidisciplinaire des
Instabilités de Versants

• 4 sites instrumentés dans les Alpes
• 6 Labos LGIT, EOST Strasbourg, LETG Caen, LST
  Lyon, DO Brest, Geosiences Azur
• label INSU 2007-2009
• Couplage géodésie, sismologie, hydro-géochimie,
  Polarisation Spontanée, INSAR, Géomorphologie
• site web http//www-lgit.obs.ujf-grenoble.fr/obs
  ervations/omiv/

14
Sites OMIV
15
Super Sauze

• Glissement de terrain argileux,
• épaisseur 10 m, longueur 1 km, V max 1 m/an
• Sismologie
• 1 manip temporaire avec un capteur STS2 pendant 2
  semaines Amitrano et al., 2007
• Réseau continu de surveillance depuis 1996, géré
  par Malet et Maquaire (EOST Strasbourg et Caen)
• Extensiomètre
• Piézomètre
• GPS (continu depuis juillet 2008?)
• Polarisation spontanée
• Caméra
• Imagerie géophysique
• Tomographie électrique
• Mesure bruit sismique H/V
• Thèse Ombeline Méric Méric et al BSGF 2007

16
Super Sauze

• Manip de sismo avec un capteur large bande 3C
  STS2
• 2 semaines en juin 2004
• Variations du bruit sismique corrélées à la
  pluie et au déplacement
• existence de microséismes locaux?
• Amitrano et al, 2007

17
La Clapière

• Mouvement rocheux (gneiss)
• Longueur 1 km, Volume 107 m3
• Déplacement max 30 m/an en 1987, ralentissement
  depuis 1988
• Sismologie
• 1 manip temporaire en 2003 avec 5 capteurs 3C
  Gaffet et al., 2008
• Variations temporelles du niveau de bruit
• Rapport H/V et variation temporelle
• Effets de site
• GPS
• Réseau continu géré par Géosciences Azur (C.
  Pambrun) depuis 2003
• Mesures déplacement au tachéomètre du CETE Nice
  depuis 1980
• Insar
• hydro-géochimie (Thèse S. Binet)
• photos automatiques toutes les 6mn? (C.
  Pambrun)

18
La Clapière -Réseau GPS

• 2 stations de référence bi-fréquence, en dehors
  du glissement, incluses dans le réseau RENAG
• 2 stations mono-fréquence dans la zone de
  glissement
• transmission radio locale en temps réel
• rapatriement des données toutes les 24 heures
  par ADSL
• C. Pambrun

19
La Clapière - mesures déplacement
CETE Nice 1983 - 1996

• déplacement cumulé depuis 2003
• CLP1 76 cm (32 cm/an)
• CPL2 87 cm (37 cm/an)
• ralentissement général du déplacement

20
La Clapière -Sismologie

• Manip Juillet-Novembre 2003 de Gaffet et al.
  2008
• 4 capteurs L4C sur le glissement
• 1 capteur large bande STS2 dans la zone stable
• continu

21
La Clapière -Sismologie Gaffet et al. Soumis
2008

• Rapport H/V et variations temporellles
• Effets de site

• Variation du niveau de bruit
• bruit du à la pluie ou au vent
• augmentation après le séisme du 1/9/2003?

energie sismique cumulée
pluie cumulée
22
La Clapière contrôle hydrologique
23
(No Transcript)
24
Observatoire Multidisciplinaire des Instabilités
de VersantsLes Ruines de Séchilienne
25

26
Monitoring Actuel (Octobre 2008)

• Sismologie
• 2 stations kephren 9 voies, avec un capteur 3C
   chinois  2Hz et 6 verticaux (à remplacer
  prochainement par des capteurs ageco 2 Hz à bande
  élargie), installées en mai 2007
• 1 station kephren 24 voies avec 21 géophones 4 Hz
  1C et un 3C, installée en avril 2008
• Matériel emprunté au réseau IHR progressivement
  remplacé
• Géodésie
• Mesures de déplacement radar par le CETE de Lyon
  depuis 1996
• Extensiomètres, inclinomètre Blum et mesures de
  déformation dans la galerie
• Accès limité au données mais en rapide
  amélioration
• Mesures GPS de tous repères tous les ans par le
  CETE
• Polarisation spontanée
• Réseau installé en 2005. Données gérés par la
  SAGE depuis 2008

27
Plan des cibles (CETE Lyon)
28
Mesures de déplacement (Données CETE Lyon)
29
Observatoire Multidisciplinaire des Instabilités
de Versants
Risques couplés
Séchilienne
Grenoble
Laffrey, 1999 2005

• interactions mécaniques séismes / mouvements
  de terrains
• interaction physico-chimique pluviométrie /
  mvts de terrains
• spécificités relatives glissements matures /
  glissements naissants

30
Effet du séisme de Laffrey (2005, Ml2.8)
31
Réseau sismologique de Séchilienne
? vertical ? 3C
galerie
240m
32
Exemple de signal impulsif
33
(No Transcript)
34
Mise en accès des données sismologiques

• Séchilienne
• Toutes les données sur BDSIS ( IR LGIT, Catherine
  Pequegnat, et  IE phosphore  ?)
• 3 bases de données sous BDSIS
• tous les déclenchements (non triés)
• séismes SISMALP et CMT Harvard
• événements sismiques locaux (tri en cours)
• quelques données SAC et catalogues sur le site
  OMIV

35
Projets OMIV - long terme (gt2009?)

• Séchilienne
• Réseau GPS continu ? (coll. société Myotis et
  projet PGRN)
• 3 stations RAP autour du glissement (Mont sec,
  Thielbauds, et Rivoirands) acquis 2009
• capteur large bande?
• Camera à lIle Falcon? (CETE Lyon, projet ANR)

36
Mas dAvignonet
37
Mesures GPS biannuelles base de données
38
Pré-traitement des données Validations
New Ireland, 18/06/2007, M6.3
Iles Aléoutiennes, 19/12/2007, M7.2

• Comparaison des séismes lointains, entre 0.1 et
  0.5 Hz.

Grèce, 14/02/2008, M6.9

• Identification des problèmes
• Cohérence temporelle
• Problèmes de gains?

39

• La base de données
• BDsis http//bdsis.obs.ujf-grenoble.fr

40

• Évolution des caractéristiques des signaux
• Contenu spectral exemple sur les données de
  début 2008

41

• Rapports spectraux Site/Référence
• Calculés sur des séismes Mgt2.5,
• dans un rayon de 150km,
• dans les bandes
• de fréquence où S/Ngt2

42
Mas dAvignonet Suivi de lévolution du milieu
par Inter corrélations de bruit ambiant ?

• Inter corrélation du bruit sismique entre les 2
  stations, (distance 250m)
• et comparaison avec les tirs

• 3 Hz
• V200 m/s
• ? ondes de surface?
• symétrie

• 60 Hz
• V2000 m/s
• ? ondes de volume?
• asymétrie
• passif actif
• répartition non
• uniforme des sources?

250m
43
Observatoire Multidisciplinaire des Instabilités
de Versants
Qui fait quoi pour OMIV?

• par site
• Avignonet D Jongmans
• La Clapiere T Lebourg
• Séchilienne S Garambois
• Super Sauze JP Malet
• par spécialités
• sismologie A Helmstetter
• geodesie (C Pambrun)
• hydro-geochimie (Y Guglielmi)
• geotechnique O Maquaire
• responsable OMIV- Jean Robert Grasso

44
Observatoire Multidisciplinaire des
Instabilités de Versants
http//www-lgit.obs.ujf-grenoble.fr/observations/o
miv/omiv.html

• Site de partage
• de données,
• de sites instrumentés,
• de logiciels de traitements,
• de matériels de mesure,
• détudes en cours

45
Financement

• 10k du PGRN en 2007 (sismo à Séchilienne,
  mission, petit matériel et salaire IE)
• 40k projet européen TRIGS (achat des stations
  sismo et flutes)
• 6k projet ANR TRIGGERLAND (achat capteurs sismo
  Séchilienne)
• 47.5 k Environalp (achat des GPS et capteurs
  sismo du Trièves)
• 50k INSU 2008 fonctionnement OMIV
• 68 k OSUG fonctionnement OMIV
• Projet européen Mountain Risk (Super Sauze)
• RAP (projet) 3 stations sismo accéléro?
• Projets ANR Super Sauze, Avignonet
  Séchilienne.
